Suvytas laisvas vamzdis, nemetalinis tvirtumo narys, šarvuotas šviesolaidinis kabelis

„Orientalfiber“ tiekiamas suvytas palaidų vamzdžių nemetalinio stiprumo šarvuotas šviesolaidinis kabelis yra lauko optinis kabelis su daugiasluoksne apsaugine konstrukcija. Jo pagrindinė konstrukcija apima 250 μm optinių skaidulų patalpinimą laisvuose vamzdeliuose, pagamintuose iš didelio modulio medžiagos, o vamzdeliai užpildyti vandenį blokuojančiu junginiu, kad būtų išvengta drėgmės patekimo.

Pagrindinės savybės ir pagrindiniai pranašumai

• Atsparumas elektromagnetiniams trukdžiams (EMI): naudojant nemetalinį FRP tvirtumo elementą, suvytintas palaidas vamzdžio nemetalinis tvirtumo elementas, šarvuotas šviesolaidinis kabelis yra atsparus žaibo smūgiams ir elektros trukdžiams, todėl tinka aukštos įtampos aplinkoje.
• Dviejų sluoksnių šarvų apsauga: APL ir PSP derinys užtikrina puikų atsparumą gniuždymui ir aukšto lygio apsaugą nuo graužikų atakų ir mechaninio poveikio montavimo metu.
• Hidrolizei atsparus dizainas: didelio stiprumo biri vamzdžių medžiaga yra specialiai sukurta taip, kad būtų atspari hidrolizei, užtikrinant pluošto ilgaamžiškumą drėgname klimate.
• Visapusiškas vandens blokavimas: daugiapakopė sistema, apimanti vamzdžių užpildymo mišinį, 100% kabelio šerdies užpildymą ir vandenį blokuojančias medžiagas, užtikrina, kad kabelis išliktų nepralaidus vandeniui esant hidrostatiniam slėgiui.

Techninės specifikacijos

• Šviesolaidžių skaičius: Pritaikomos konfigūracijos nuo 2 iki 144 branduolių.
• Stiprumo elementas: Centrinis pluoštu sustiprintas plastikas (FRP) su pasirenkama PE danga tam tikram skersmeniui.
• Šarvų sluoksniai: išilgai apvyniotas APL (aliuminio polietileno laminatas) ir PSP (plastika dengta plieno juosta).
• Standarto atitiktis: visiškai atitinka YD/T 901 ir IEC 60794-1 tarptautinius standartus.
• Aplinkos diapazonas: stabilus veikimas temperatūros gradiente nuo -40°C iki +70°C.
• Apvalkalo medžiaga: UV spinduliams atsparus polietilenas (PE), skirtas pratęsti lauko tarnavimo laiką.

Įvairios taikymo sritys

TheSuvytas laisvas vamzdis, nemetalinis tvirtumo narys, šarvuotas šviesolaidinis kabelisyra naudojamas įvairiuose svarbiuose sektoriuose:

1. Telekomunikacijų operatoriai: Patikimas magistralinis ir prieigos tinklo kabeliai balso ir duomenų paslaugoms.
2. Maitinimo ir komunaliniai tinklai: saugus duomenų perdavimas šalia aukštos įtampos elektros linijų, kuriose metaliniai elementai yra riboti.
3. Radijas ir televizija: stabilus signalo paskirstymas ryšių ir informacijos perdavimo sistemoms.
4. Transporto infrastruktūra: duomenų stebėjimas ir komunikacija realiuoju laiku, skirta geležinkelio tranzitui, greitkeliams ir išmaniosioms eismo sistemoms.

Standartai

GYFTA53 kabelis atitinka standartą YD/T 901, taip pat IEC 60794-1.

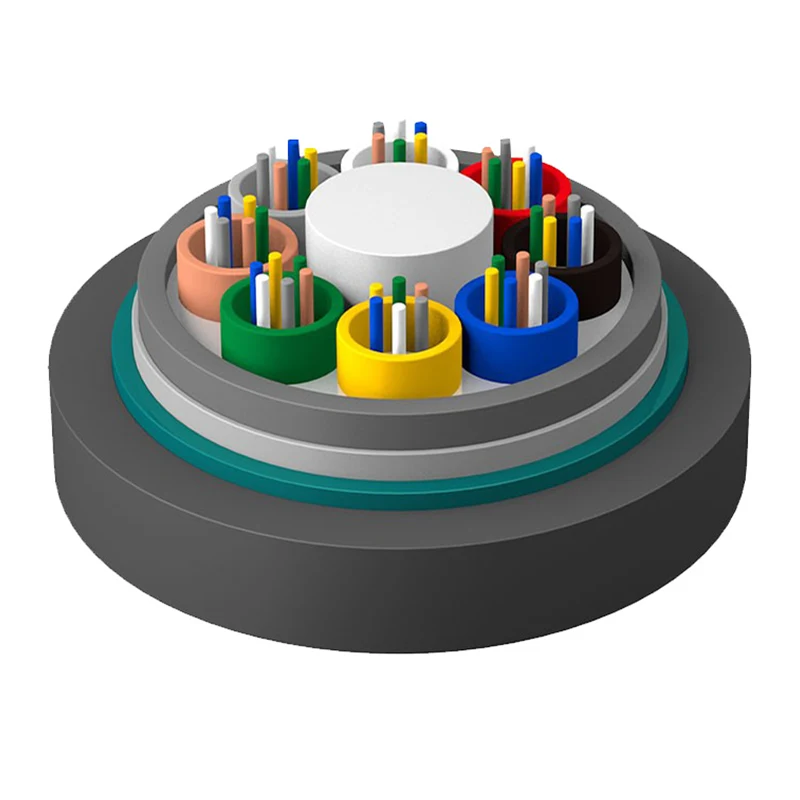

Struktūros brėžinys

1. Pluoštas

2. Vamzdžių užpildymo junginys

3. Laisvas vamzdis

4. Kabelių užpildymo mišinys

5.APL

6.PE vidinis apvalkalas

7. Vandenį blokuojanti medžiaga

8.PSP

9.FRP stiprybės narys

10.PE išorinis apvalkalas

Techniniai parametrai

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pastaba:

a. Priesaga Xn reiškia pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Kabelis neturėtų būti laikomas lauke ilgiau nei 6 mėnesius, kad kabelio ritė būtų geros būklės

Taikymas: kanalas / antena / tiesioginis užkasimas

Dažnai užduodami klausimai (DUK)

Kl.: Kuo „nemetalinė“ funkcija yra svarbi šiam šarvuotam kabeliui?

A: Nors kabelis turi metalinius šarvus (APL/PSP), nemetalinis FRP centrinis tvirtumo elementas neleidžia kabeliui veikti kaip nuolatiniam žaibo ar aukštos įtampos indukcijos laidininkui, o tai žymiai padidina saugumą elektros koridoriuose.

Kl .: Ar suvytas palaidas nemetalinio tvirtumo nario šarvuotas šviesolaidinis kabelis tinka tiesioginiam laidojimui?

A: Taip. Dviguba šarvuota konstrukcija (aliuminio ir plieno juostos) užtikrina būtiną atsparumą tempimui ir atsparumą gniuždymui, reikalingą tiesioginiam užkasimui daugelyje dirvožemio tipų.

K: Kaip Orientalfiber užtikrina kabelio atsparumą drėgmei laikui bėgant?

A: Mes naudojame 100% šerdies užpildymo mišinį kartu su APL ir PSP barjerais. Ši perteklinė sistema užtikrina, kad net jei išorinis apvalkalas būtų pažeistas, drėgmė negalės prasiskverbti į pluoštą pernešančius vamzdelius.
