Suvytas laisvas vamzdis nemetalinis tvirtumo narys nešarvuotas šviesolaidinis kabelis

Susukto laisvo vamzdžio nemetalinio stiprumo elemento be šarvuoto šviesolaidinio kabelio struktūra yra įterpti 250 μm optinį pluoštą į laisvą vamzdelį, pagamintą iš didelio modulio medžiagos, o laisvas vamzdis užpildytas vandeniui atspariu junginiu. Kabelio šerdies centras yra FRP, o laisvas vamzdis (ir užpildymo virvė) yra susuktas aplink FRP, kad susidarytų kompaktiška ir apvali kabelio šerdis. Kabelio šerdies tarpai užpildomi vandenį blokuojančiais užpildais. Už kabelio šerdies išspaudžiamas polietileno apvalkalo sluoksnis, suformuojant kabelį.

Siųsti užklausą

Prekės aprašymas

TheSuvytas laisvas vamzdis nemetalinis tvirtumo narys nešarvuotas šviesolaidinis kabelissusideda iš 250 μm optinių skaidulų, įterptų į laisvus vamzdelius, pagamintus iš didelio modulio medžiagos, užpildytus vandeniui atspariu junginiu. Kabelio šerdis yra sutelkta ant nemetalinio FRP tvirtumo elemento, aplink kurį laisvi vamzdžiai ir užpildai yra spirališkai susukti, kad susidarytų kompaktiška, apvali šerdis. Vandenį blokuojantys užpildai užima bet kokius tarpus, o išorinis polietileno apvalkalas apsaugo kabelio konstrukciją.

Pagrindinės savybės

Stiprios mechaninės ir temperatūros savybės
Laisva vamzdžio medžiaga, pasižyminti dideliu atsparumu hidrolizei ir atsparumu tempimui
Specialus vamzdžių užpildymo mišinys kritinei pluošto apsaugai
Atsparumas gniuždymui kartu su lanksčia montavimo konstrukcija
Išsamios vandeniui atsparios priemonės: FRP centrinis elementas, vamzdžių užpildymo mišiniai, 100 % šerdies užpildymas
Atitiktis standartams: YD/T 901 ir IEC 60794-1

Techninės specifikacijos

Optinio pluošto skaičius: galimos kelios konfigūracijos (pvz., 6–144 skaidulų)
Šviesolaidžio tipas: vienmodis arba daugiamodis 250 μm
Laisvo vamzdžio medžiaga: didelio modulio polimeras
Užpildymas: Vandenį blokuojantis gelis
Stiprumo narys: nemetalinis FRP strypas
Išorinis apvalkalas: polietilenas (PE)
Darbinė temperatūra: -40°C iki +70°C
Minimalus lenkimo spindulys: 20 × kabelio skersmuo (esant apkrovai)

Programos

Šie kabeliai plačiai naudojami:

Pagrindinių ir prieigos tinklų telekomunikacijų operatoriai
Radijo ir televizijos signalų perdavimo sistemos
Vietinio tinklo (LAN) duomenų perdavimas
Pramonės priekinės jungtys elektros energijos, geležinkelių ir greitkelių projektuose
Kiti didelės apimties inžineriniai ir infrastruktūros projektai

Privalumai

Patvari nemetalinė konstrukcija sumažina korozijos riziką ir padaro laidą lengvesnį
Kompaktiška susukta struktūra pagerina tempimo stiprumą ir lankstumą
Vandenį blokuojančios medžiagos užtikrina didelį patikimumą drėgnoje ar drėgnoje aplinkoje
Suderinamumas su įvairiais montavimo būdais, įskaitant ortakius ir antenos išdėstymą
Įrodytas našumas vidaus ir tarptautiniuose projektuose, paremtas Orientalfiber gamybos patirtimi

DUK

K: Ar šis kabelis gali būti naudojamas lauko instaliacijose?: A: Taip, dėl PE apvalkalo ir vandenį blokuojančių junginių jis tinkamas tiesioginiam laidojimui ir kanalizacijai lauke.
K: Kiek skaidulų galima sukonfigūruoti?: A: Kabelį galima pritaikyti nuo 6 iki 144 skaidulų, atsižvelgiant į projekto reikalavimus.
Kl .: Ar kabelyje yra metalinių komponentų?: A: Ne, tvirtumo elementas yra nemetalinis FRP, kuris sumažina svorio ir korozijos problemas.
Klausimas: Ar jis suderinamas su standartine optine įranga?: A: Taip, 250 μm pluoštas ir standartinė laisvo vamzdžio konstrukcija užtikrina suderinamumą su įprastais sujungimo ir užbaigimo metodais.

Standartai

GYFTY kabelis atitinka standartą YD/T 901 ir IEC 60794-1

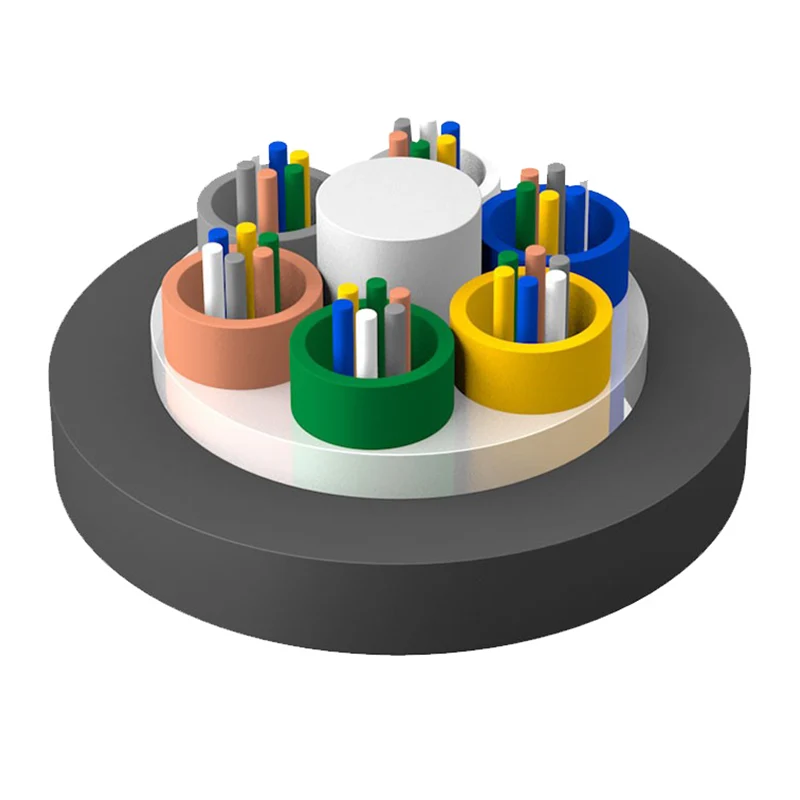

Konstrukcijos brėžinys

1. Pluoštas

2. Vamzdžių užpildymo junginys

3. Laisvas vamzdis

4. Kabelio užpildymo mišinys

5. FRP stiprybės narys

6.PE apvalkalas

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Techniniai parametrai

Kabelio tipas (Padidinta 2 skaidulomis)	Pluošto skaičius	Vamzdžiai	Užpildai	Kabelio svoris (nuoroda) (kg/km)	Tempimo stiprumas Ilgalaikis / Trumpalaikis (N)	Atsparumas gniuždymui Ilgalaikis / Trumpalaikis (N/100 mm)	Lenkimo spindulys Statinis / dinaminis (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14 ~ 18Xn	14-18	3	3	86
GYFTY-20 ~ 24Xn	20-24	4	2	86
GYFTY-26 ~ 30Xn	26-30	5	1	86
GYFTY-32~36Xn	32-36	6	0	86
GYFTY-38 ~ 48Xn	38-48	4	2	109
GYFTY-50 ~ 60Xn	50-60	5	1	109
GYFTY-62 ~ 72Xn	62-72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14 ~ 18Xn	14-18	3	4	98
GYFTY-20 ~ 24Xn	20-24	4	3	98
GYFTY-26 ~ 30Xn	26-30	5	2	98
GYFTY-32~36Xn	32-36	6	1	98
GYFTY-38~42Xn	38-42	7	0	98
GYFTY-44~48Xn	44-48	4	3	115
GYFTY-50 ~ 60Xn	50-60	5	2	115
GYFTY-62 ~ 72Xn	62-72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14 ~ 18Xn	14-18	3	5	119
GYFTY-20 ~ 24Xn	20-24	4	4	119
GYFTY-26 ~ 30Xn	26-30	5	3	119
GYFTY-32~36Xn	32-36	6	2	119
GYFTY-38~42Xn	38-42	7	1	119
GYFTY-44~48Xn	44-48	8	0	119
GYFTY-50 ~ 60Xn	50-60	5	3	125
GYFTY-62 ~ 72Xn	62-72	6	2	125
GYFTY-74~84Xn	74-84	7	1	125
GYFTY-86 ~ 96Xn	86-96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110 ~ 120Xn	110-120	10	0	149
GYFTY-122 ~ 132Xn	122 ~ 132	11	1	179
GYFTY-134~144Xn	134 ~ 144	12	0	179

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pluošto tipas	Silpninimas (+20 ℃)				Pralaidumas		Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
Pluošto tipas	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
