Patch Cord vs Pigtail: kuo skiriasi šviesolaidiniai tinklai?

Šviesolaidiniai tinklai tapo šiuolaikinių ryšių sistemų pagrindu, palaikančiomis viską nuo interneto paslaugų ir duomenų centrų iki telekomunikacijų ir įmonių tinklų. Už šių didelės spartos jungčių yra daug mažų, bet svarbių komponentų, įskaitant šviesolaidįPatch laidasirPigtail.

Nors jie gali atrodyti panašiai, pataisos laidai ir košės naudojami skirtingais tikslais šviesolaidiniuose įrenginiuose. Jų skirtumų supratimas padeda inžinieriams, montuotojams ir tinklo naudotojams sukurti patikimesnes ir efektyvesnes optinio ryšio sistemas.

Taigi, kas iš tikrųjų yra šviesolaidžio laidai ir košės ir kaip jie veikia kartu šiuolaikiniuose tinkluose?

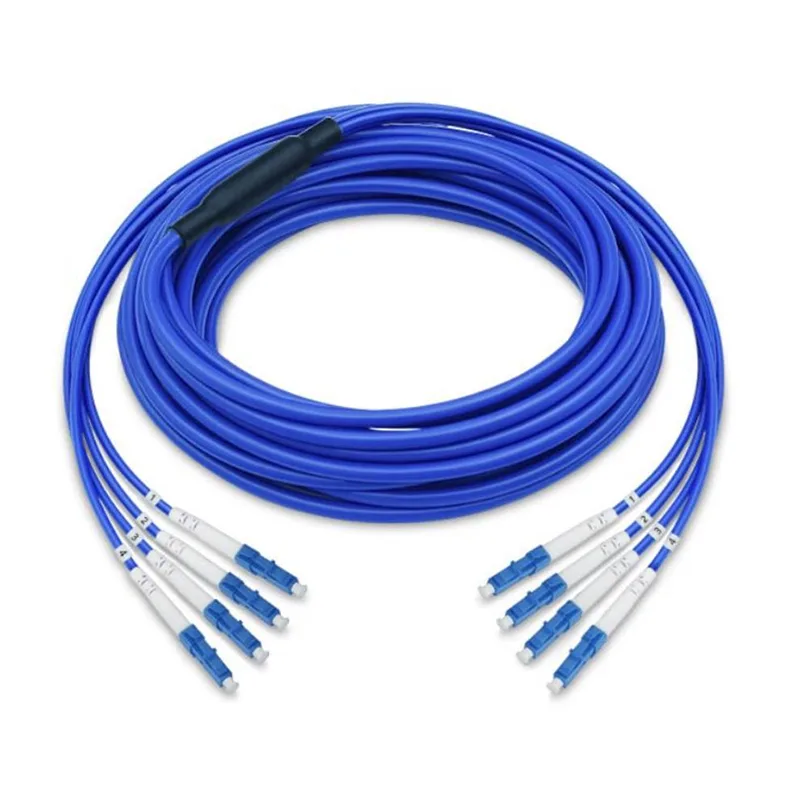

Kas yra pluošto pataisos laidas?

Šviesolaidinis laidas yra šviesolaidinis kabelis, kurio abiejuose galuose sumontuotos jungtys. Jis daugiausia naudojamas optiniams įrenginiams, tinklo įrangai ir šviesolaidžio paskirstymo sistemoms prijungti.

Kadangi abiejuose galuose jau yra jungtys, pataisymo laidus galima greitai sumontuoti be papildomų sujungimo darbų.

Įprastą pluošto pataisos laidą sudaro:

• Šviesolaidinis kabelis
• Apsauginė striukė
• Skaidulinės jungtys abiejuose galuose
• Sutvirtinimo konstrukcija

Įprasti jungčių tipai:

• LC jungtis
• SC jungtis
• FC jungtis
• ST jungtis

Kas yra Fiber Pigtail?

Šviesolaidinis kabelis yra trumpas šviesolaidinis kabelis, kurio jungtis sumontuota tik viename gale, o kitame gale yra atviras pluoštas, skirtas sujungimui.

Skirtingai nuo pataisų laidų, košelės dažniausiai naudojamos šviesolaidžio galinėse dėžutėse, optiniuose skirstomuosiuose rėmuose ir sujungimo padėkluose.

Pluošto košę paprastai sudaro:

• Viena iš anksto įdiegta šviesolaidinė jungtis
• Atviras pluošto galas, skirtas suliejimui
• Apsauginė pluošto danga
• Išorinė striukė

Atskleistas šviesolaidis leidžia technikai jį nuolat prijungti prie įeinančių optinių kabelių naudojant sintezės sujungimą.

Kaip veikia pataisos virvelės ir raiščiai?

Fiber Patch Cord veikimo principas

Patch laidai suteikia lanksčią jungtį tarp dviejų optinių prievadų.

Prisijungimo procesas yra paprastas:

Optinis prietaisas

↓

Pluošto jungtis

↓

Patch laidas

↓

Kitas optinis įrenginys

Dėl to pataisų laidai idealiai tinka įrangos jungtims, kurias gali tekti dažnai montuoti arba pakeisti.

Fiber Pigtail veikimo principas

Pigtailiai yra skirti nuolatiniam pluošto nutraukimui.

Pagrindinis procesas yra toks:

Skaidulinio kabelio paruošimas

↓

Pigtail sintezės sujungimas

↓

Apsauga sujungimo dėklo viduje

↓

Prijungimas prie optinės įrangos

Patch laidas vs Pigtail: pagrindiniai skirtumai

Kaip kartu naudojami raišteliai ir kojytės?

Daugelyje šviesolaidinių tinklų pataisų laidai ir košės veikia kartu, o ne pakeičia vienas kitą.

Įprastas pluošto prijungimo procesas yra:

Išorinis skaidulinis kabelis

↓

Pigtail sujungimas pluošto paskirstymo dėžutės viduje

↓

Pluošto adapterio skydelis

↓

Patch laido jungtis

↓

Tinklo įranga

Šis derinys sukuria stabilų ryšį, o įrangos jungtis bus lengva valdyti.

Kodėl „Fiber Pigtails“ yra svarbūs šviesolaidiniuose tinkluose?

Skaidulinės košės atlieka svarbų vaidmenį apsaugant ir organizuojant optinius ryšius.

Jų pranašumai apima:

• Patikimos nuolatinės jungtys
• Sumažintas signalo praradimas dėl tinkamo sujungimo
• Geresnis pluošto valdymas
• Lengvas integravimas į paskirstymo sistemas

Kodėl „Fiber Patch“ laidai yra plačiai naudojami?

Patch laidai yra populiarūs, nes užtikrina patogias ir lanksčias jungtis.

Jų pranašumai apima:

• Greitas montavimas
• Lengva priežiūra
• Paprastas įrangos keitimas
• Tinka įvairiems tinklo išdėstymams

Fiber Patch Virvelės ir Pigtails tipai

Vieno režimo pluošto pataisos laidas ir „Pigtail“.

Vienmodžio pluošto gaminiai dažniausiai naudojami tolimojo perdavimo, telekomunikacijų ir didelės spartos tinklo ryšiams.

Daugiamodis pluošto pataisos laidas ir „Pigtail“.

Daugiamodio pluošto gaminiai dažnai naudojami trumpesnio atstumo programose, pvz., įmonių tinkluose ir duomenų centruose.

Jungties parinktys

Kaip pasirinkti tarp „Patch Cord“ ir „Pigtail“?

Pasirinkimas daugiausia priklauso nuo tinklo struktūros ir įrengimo reikalavimų.

Ateities šviesolaidinio ryšio technologijos plėtra

Vis didėjant interneto greičiui, šviesolaidinio ryšio technologija vystosi siekiant didesnio tankio, geresnio patikimumo ir lengvesnio montavimo.

Ateities tendencijos gali apimti:

• Didesnės spartos optiniai tinklai
• Kompaktiškos pluošto jungčių konstrukcijos
• Patobulinta jungčių technologija
• Veiksmingesnės pluošto valdymo sistemos

Išvada

„Fiber Patch Cord“ ir „Pigtail“ yra pagrindiniai šiuolaikinių optinių tinklų komponentai, tačiau jie atlieka skirtingus vaidmenis. Patch laidai suteikia lanksčias įrangos jungtis, o pigtailiai dažniausiai naudojami nuolatiniam pluošto užbaigimui per sujungimą.

Šių dviejų komponentų skirtumo supratimas padeda tinklo dizaineriams ir technikai sukurti patikimesnes ir efektyvesnes šviesolaidines sistemas.

Nors tai yra nedidelės didesnės ryšio sistemos dalys, pataisos laidai ir košės atlieka svarbų vaidmenį palaikant pasaulinius skaitmeninius ryšius stabilius ir greitus.
