Suvytas laisvas vamzdis Nešarvuotas šviesolaidinis kabelis

Suvytas palaidų vamzdžių nešarvuotas šviesolaidinis kabelis yra kelių skaidulų ryšio kabelis, skirtas lauko aplinkai. Jo architektūra apima 250 μm optinių skaidulų įdėjimą į didelio modulio laisvus vamzdelius, užpildytus vandeniui atspariu geliu. Šie vamzdžiai yra suvynioti aplink centrinį metalinį stiprumo elementą (CSM), kad būtų užtikrintas konstrukcijos vientisumas. Kad drėgmė nepatektų, šerdies tarpai užpildyti vandenį sugeriančiais mišiniais ir apsaugoti tvirtu polietileno (PE) apvalkalu.

Pagrindinis gamybos stiprumas

„Orientalfiber“ veikia kaip visapusės grupės, turinčios keturias specializuotas gamyklas, dalis. Tai leidžia vertikaliai integruoti gamybos procesą:

• Mastelis: keturios skirtingos gamyklos, daugiausia dėmesio skiriančios vidaus / lauko kabeliams, ODN komponentams ir tinklo įrangai.
• Atitiktis: Gamyba griežtai atitinka ISO9001 kokybės vadybos ir ISO45001 profesinės sveikatos ir saugos standartus.
• Kokybės kontrolė: Kiekvienas susukto palaido vamzdžio nešarvuoto šviesolaidinio kabelio metras yra kruopščiai išbandomas, kad atitiktų YD/T 901 ir IEC 60794-1 standartus.

Pagrindinės „Orientalfiber“ kabelių savybės

Atsparumas hidrolizei: didelio stiprumo laisvi vamzdeliai apsaugo pluoštus nuo cheminio skilimo laikui bėgant.

Apsauga nuo UV spindulių: juodas PE apvalkalas pasižymi dideliu atsparumu ultravioletinei spinduliuotei, prailgindamas lauko įrenginių tarnavimo laiką.

Drėgmės barjeras: Naudojamas APL (aliuminio polietileno laminatas) arba PSP (plastikinio plieno grotuvas), kad būtų užtikrintas puikus drėgmės sandarumas.

Mechaninis stabilumas: kompaktiška konstrukcija ir centrinis tvirtumo elementas neleidžia palaidiems vamzdžiams susitraukti arba pasislinkti esant temperatūros svyravimams.

Geras mechaninis ir temperatūros veikimas

Didelio stiprumo laisvas vamzdis, atsparus hidrolizei

Specialus vamzdžių užpildymo mišinys užtikrina kritinę pluošto apsaugą

Specialiai sukurta kompaktiška konstrukcija puikiai apsaugo nuo palaidų vamzdžių susitraukimo

PE apvalkalas apsaugo kabelį nuo ultravioletinių spindulių

Siekiant užtikrinti, kad kabelis būtų nepralaidus vandeniui, imamasi šių priemonių:

-Plieninė viela naudojama kaip centrinis tvirtumo elementas

- Birus vamzdelio užpildymo mišinys

-100% kabelio šerdies užpildymas

-APL arba PSP drėgmės barjeras

Standartai

GYTA/s kabelis atitinka standartą YD/T 901, taip pat IEC 60794-1.

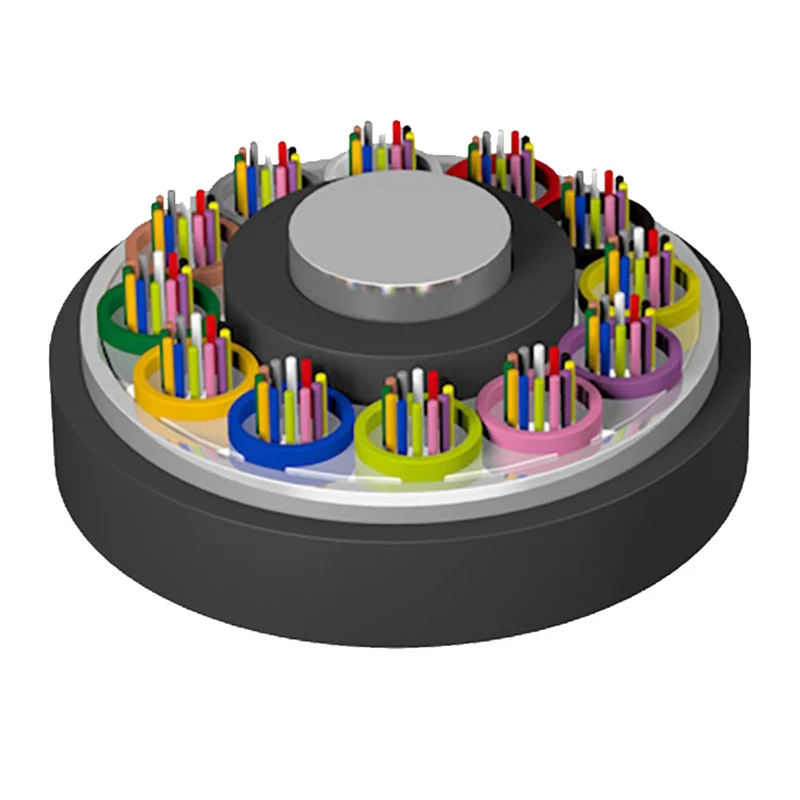

Struktūros brėžinys

1. Pluoštas

2. Vamzdžių užpildymo junginys

3. Laisvas vamzdis

4. Centrinis stiprybės narys

5. Kabelio užpildymo mišinys

6. APL psp

7. PE apvalkalas

Techniniai parametrai

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pastaba:

a. Priesaga Xn žymi pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Susuktas laisvas vamzdinis nešarvuotas šviesolaidinis kabelis neturėtų būti laikomas lauko aplinkoje ilgiau nei 6 mėnesius, kad kabelio ritė būtų geros būklės.

Taikymas: kanalas / antena

Techninės specifikacijos

Šie parametrai apibūdina tipinę našumo metrikąSuvytas laisvas vamzdis nešarvuotas šviesolaidinis kabelis :

Įvairios taikymo sritys

TheSuvytas laisvas vamzdis nešarvuotas šviesolaidinis kabelis„Orientalfiber“ yra naudojamas įvairiuose sektoriuose:

• Telekomunikacijos: pagrindinės magistralinės linijos nacionaliniams ir regioniniams operatoriams.
• Transliavimas: Patikimas signalo perdavimas radijo ir televizijos tinklams.
• Pramonės infrastruktūra: svarbios elektros energijos tinklų ir greitkelių stebėjimo sistemų duomenų jungtys.
• Geležinkelio tranzitas: didelės spartos ryšio sistemos, skirtos geležinkelio signalizacijai ir stoties valdymui.

Lyginamieji pranašumai

Palyginti su standartiniais pramonės pasiūlymais, „Orientalfiber“.Suvytas laisvas vamzdis nešarvuotas šviesolaidinis kabelissuteikia išskirtinių privalumų:

1. Patobulinta gamyba: Skirtingai nuo mažesnių gamintojų, mūsų grupės keturių gamyklų struktūra užtikrina, kad kiekvienas komponentas (nuo ODN iki kabelio) yra suderinamas ir išbandytas kaip visas sprendimas.
2. Prisitaikymas prie aplinkos: Sukurtas specialiai tam, kad atitiktų temperatūros ciklus ir drėgmę, esančią įvairiuose pasaulio klimatuose.
3. Pasauliniai pasiekimai: Šiuo metu mūsų produktai yra integruoti į daugybę didelio masto inžinerinių projektų, kuriuos palaiko teigiami tarptautinių telekomunikacijų operatorių atsiliepimai.

Dažnai užduodami klausimai (DUK)

Kl.: Ar centrinis tvirtumo elementas visada metalinis?

A: Standartinėse konstrukcijose naudojama plieninė viela, užtikrinanti didelį tempimo stiprumą; tačiau tam tikrose elektromagnetinėse aplinkose galima pakeisti nemetalinį FRP (pluoštu sustiprinto plastiko) elementą.

Kl .: Kaip šis kabelis susidoroja su vandens patekimu?

A:Suvytas laisvas vamzdis nešarvuotas šviesolaidinis kabelisnaudoja dviejų sluoksnių apsaugą: vamzdžių užpildymo mišinį pluoštams ir 100% kabelio šerdies užpildymo mišinį tarpams.

K: Kokių standartų laikosi „Orientalfiber“?

A: Visi lauko kabeliai atitinkaIEC 60794-1irYD/T 901standartus, užtikrinant suderinamumą su pasaulinio tinklo aparatine įranga.
