Vieno vamzdžio nemetalinis nešarvuotas šviesolaidinis kabelis

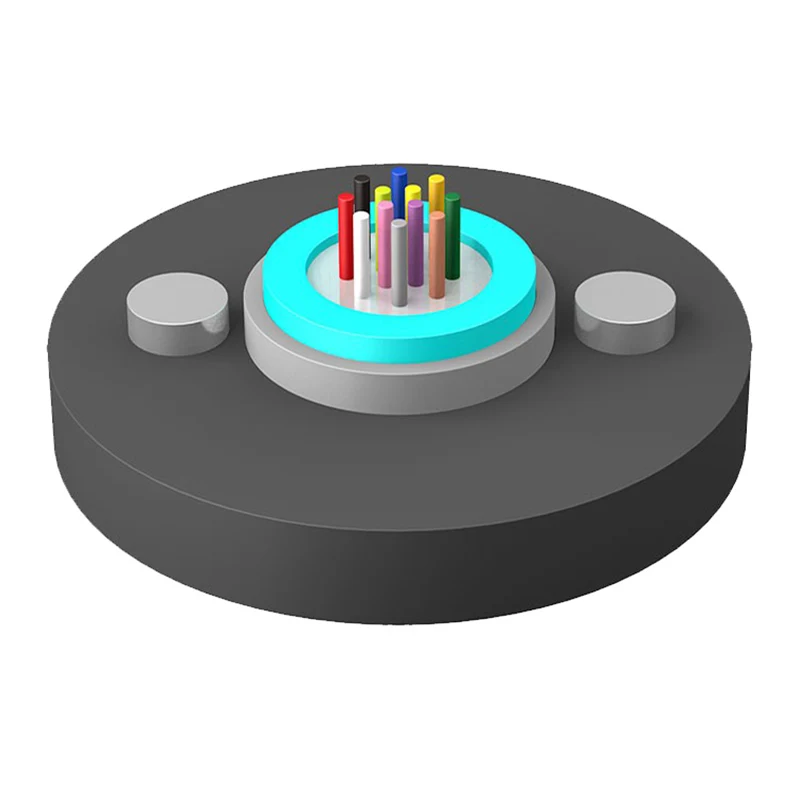

Vienvamzdžio nemetalinio nešarvuoto šviesolaidinio kabelio GYFXY struktūra yra įterpti 250 μm optinį pluoštą į laisvą vamzdelį, pagamintą iš didelio modulio medžiagos, o laisvas vamzdis užpildytas vandeniui atspariu junginiu. Vandenį blokuojančios medžiagos pridedama prie laisvo vamzdelio, kad būtų užtikrintas optinio kabelio vandens blokavimas. Iš abiejų pusių dedami du lygiagrečiai sutvirtinti stiklo pluoštu plastikai (FRP), o po to išspaudžiami į polietileno apvalkalą, kad susidarytų kabelis.

Siųsti užklausą

Prekės aprašymas

„Uni-tube“ nemetalinio nešarvuoto optinio pluošto kabelio (GYFXY) pagrindinė architektūra naudoja centrinio laisvo vamzdžio dizainą. Šiame didelio modulio vamzdyje 250 μm optinės skaidulos yra apsaugotos specialiu vandeniui atspariu junginiu. Siekiant išlaikyti konstrukcijos vientisumą nenaudojant metalo, dvi lygiagrečios stiklo pluoštu sustiprintos plastikos (FRP) yra išdėstytos priešingose vamzdžio pusėse. Tada ši konfigūracija yra įdėta į tvirtą polietileno (PE) apvalkalą, užtikrinantį lankstumo ir tempimo stiprumo pusiausvyrą.

Pagrindinės specifikacijos ir medžiagų sudėtis

Optinis pluoštas: standartiniai 250 μm pluoštai, patalpinti apsauginiame laisvame vamzdelyje.
Stiprumo elementai: dvigubas lygiagretus FRP (ne metalinis) atsparumui elektromagnetiniams trukdžiams (EMI).
Vandens blokavimas: integruotos vandenį blokuojančios medžiagos ir vamzdelių užpildymo mišinys, apsaugantis nuo drėgmės patekimo.
Išorinė apsauga: UV atsparus PE apvalkalas, tinkantis įvairioms aplinkos sąlygoms.
Atitikimas: Visiškai atitinka YD/T 769 telekomunikacijų standartus.

Tinklo infrastruktūros veikimo pranašumai

1. Nemetalinis dizainas, skirtas perduoti be trikdžių

Kadangi Uni-tube nemetalinis, šarvuotas šviesolaidinis kabelis naudoja FRP, o ne plieną, jis yra visiškai dielektrinis. Tai yra kritinis vertės taškas inžineriniams projektams šalia elektros linijų arba regionuose, kuriuose gali žaibuoti, nes tai pašalina indukuotos srovės riziką.

2. Supaprastintas montavimas ir valdymas

Mažas Orientalfiber GYFXY kabelio skersmuo ir mažesnis svoris leidžia ilgiau tiekti ir lengviau traukti per siaurus kanalus. Tai sumažina būtinų sandūrų skaičių, sumažina darbo sąnaudas ir signalo slopinimą.

3. Atsparumas aplinkai

PE apvalkalas ir hidrolizei atsparios birių vamzdžių medžiagos užtikrina, kad nemetalinis, šarvuotas optinio pluošto kabelis iš Uni-tube išliks funkcionalus esant įvairioms temperatūroms ir UV spinduliams. Vidinis tepalas yra antrinis buferis, apsaugantis pluoštus nuo fizinio streso ir drėgmės.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Techniniai parametrai

Kabelio tipas

(Padidinta 2 skaidulomis)

Pluošto skaičius

Kabelio svoris (nuoroda)

(kg/km)

Tempimo stiprumas

Ilgalaikis / Trumpalaikis

(N)

Atsparumas gniuždymui

Ilgalaikis / Trumpalaikis

(N/100 mm)

Lenkimo spindulys

Statinis / dinaminis

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14-24

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pluošto tipas	Silpninimas (+20 ℃)				Pralaidumas		Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
Pluošto tipas	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Pastaba:

a. Priesaga Xn reiškia pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Kabelis neturėtų būti laikomas lauke ilgiau nei 6 mėnesius, kad kabelio ritė būtų geros būklės

Taikymas: antena

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Pirkimų ir paraiškų teikimo kontekstas

Didmeniniams pirkėjams ir projektų vadovamsVieno vamzdžio nemetalinis nešarvuotas šviesolaidinis kabelisyra ekonomiškas sprendimas vietiniams tinklams (LAN), greitkelių stebėjimo sistemoms ir geležinkelio tranzitiniam ryšiui.Rytietiškas pluoštassuteikia visą tiekimo grandinę – nuo vidaus/lauko kabelių gamyklų iki ODN komponentų – užtikrina, kad kabelis būtų sklandžiai integruotas su esama tinklo įranga.

Bendrosios viešųjų pirkimų užklausos (DUK)

Kokia yra pagrindinė GYFXY struktūros nauda?

GYFXY konstrukcija yra specialiai sukurta aplinkai, kur reikalingos lengvos ir nelaidžios medžiagos. Tai supaprastina antenos ar ortakio montavimą, tuo pačiu užtikrinant pakankamą tempimo stiprumą per lygiagrečią FRP.

Kaip „Orientalfiber“ užtikrina kokybę atliekant didelio masto užsakymus?

Kaip grupės įmonė, kurios metinė produkcija siekia 20 mln. USD, visose keturiose specializuotose gamyklose taikome ISO9001 ir ISO45001 standartus. Kiekviena Uni-tube nemetalinio nešarvuoto optinio pluošto kabelio partija išbandoma dėl atsparumo tempimui, atsparumo gniuždymui ir vandens prasiskverbimo.
