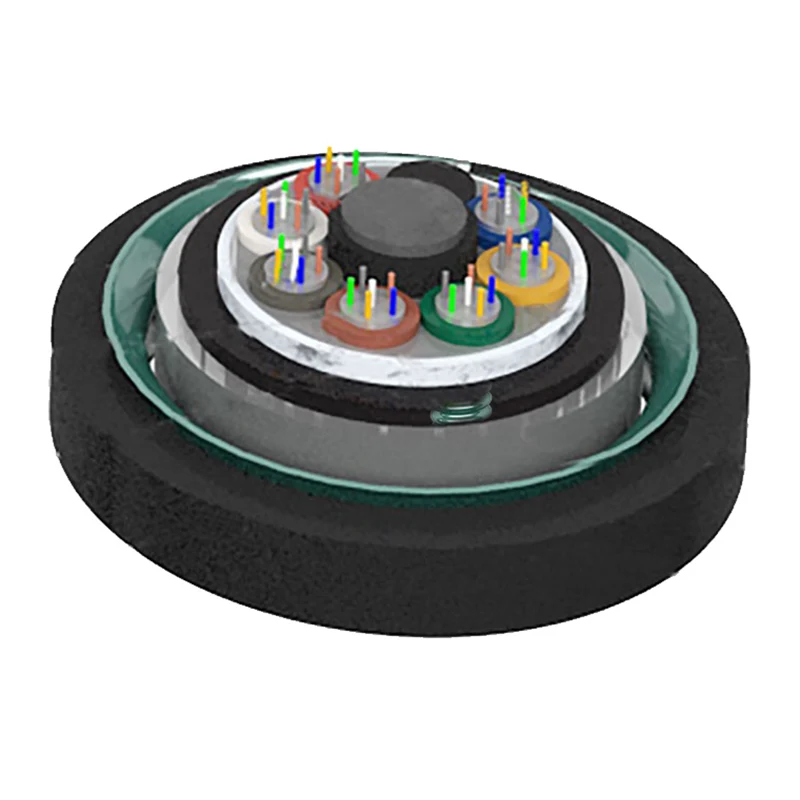

Suvytas laisvas vamzdis, šarvuotas šviesolaidinis kabelis

Stranded Loose Tube Armored Fiber Optic Cable (Orientalfiber) yra šarvuotas lauko optinio ryšio kabelis su suvyta laisvo vamzdelio struktūra. Jame naudojami didelio modulio laisvi vamzdeliai, skirti 250 μm optinėms skaiduloms, suderintoms su metalinėmis centrinėmis armatūros dalimis, dvipusis plastiku dengtas plieninės juostos šarvai ir daugiasluoksnė vandeniui atspari konstrukcija, kuri gali atsispirti išoriniams mechaniniams pažeidimams, drėgmės erozijai ir temperatūros pokyčiams bei užtikrina saugų ir stabilų optinių signalų perdavimą lauko ir komplekso aplinkoje.

Gamybos stiprumas

1. Didelės gamybos pajėgumai : Keturios standartizuotos gamybos gamyklos užtikrina stabilų „Orientalfiber“ pluoštinio šarvuoto vamzdžio šarvuoto šviesolaidinio kabelio tiekimą, atitinkantį mažų partijų pritaikytų projektų ir didelio masto pasaulinių pirkimų užsakymų poreikius.
2. Meistriškumas ir kokybės kontrolė : Laikykitės rafinuotos gamybos ir profesionalios gamybos, praktikuokite meistriškumo dvasią ir griežtai kontroliuokite kiekvieną gaminio gamybos grandį.
3. Tarptautinis sertifikatas : Įmonė turi ISO9001 kokybės vadybos sistemos ir ISO45001 darbuotojų saugos ir sveikatos vadybos sistemos sertifikatą, o visi gamybos procesai atitinka tarptautinius ir šalies pramonės standartus.
4. Pasaulinė tiekimo sistema : Orientalfiber gaminiai turi visą gamybos ir tiekimo grandinę, kuri gali efektyviai reaguoti į įvairių šalių ir regionų klientų pirkimo ir pristatymo poreikius.

Pagrindinės „Orientalfiber“ suvyto palaidų vamzdžių šarvuoto šviesolaidinio kabelio savybės

1. Puikus mechaninis ir temperatūros prisitaikymas, stabilus veikimas sudėtingoje temperatūros aplinkoje
2. Didelio modulio biri vamzdžių medžiaga, pasižyminti išskirtiniu atsparumu hidrolizei ir struktūriniu tvirtumu
3. Specialus vamzdžių užpildymo mišinys užtikrina visapusišką vidinių optinių skaidulų apsaugą
4. Išskirtinis atsparumas gniuždymui ir lankstus klojimo efektyvumas, prisitaikantis prie įvairių statybos scenarijų
5. Daugiasluoksnis vandeniui atsparus dizainas, visiškai blokuojantis drėgmę ir užtikrinantis ilgą gaminio tarnavimo laiką

Techninės specifikacijos

Pagrindiniai struktūriniai parametrai

• Optinės skaidulos specifikacija: 250 μm standartinis optinis pluoštas
• Laisva vamzdžio medžiaga: didelio modulio vandeniui atspari medžiaga
• Centrinis sutvirtinimas: metalo sutvirtinimo šerdis (išorinis PE apvalkalas neprivalomas kelių gyslų gaminiams)
• Vandeniui atspari struktūra: Kabelio šerdies vandenį blokuojantis užpildas + laisvas vamzdžio vidinis vandeniui atsparus mišinys
• Šarvų sluoksnis: dvipusė plastiku dengta plieninė juosta (PSP)
• Išorinis apvalkalas: polietileno (PE) apvalkalas
• Vidinis apvalkalas: polietileno (PE) vidinis apvalkalas

Atitikties standartai

• Vidaus standartas: YD/T 901
• Tarptautinis standartas: IEC 60794-1
• Kokybės sistema: ISO9001, ISO45001 sertifikuota

Mechaninis ir aplinkosauginis veikimas

• Atsparumas gniuždymui: atitikti lauko laidojimo klojimo mechaninio įtempio reikalavimus
• Lenkimo charakteristikos: geras lankstumas, patogi konstrukcija ir klojimas
• Atsparumas temperatūrai: prisitaikyti prie plataus temperatūros diapazono pokyčių
• Atsparus vandeniui klasė: daugiasluoksnė vandeniui atspari konstrukcija, 100% kabelio šerdies užpildymas ir sandarinimas

„Orientalfiber“ suvyto palaido vamzdelio šarvuoto šviesolaidinio kabelio taikymas

„Orientalfiber“ susuktas palaidas vamzdis, šarvuotas šviesolaidinis kabelis turi platų pritaikymo scenarijų spektrą, apimantį kelis optinio ryšio perdavimo laukus:

1. Teleryšių pramonė : vidaus ir užsienio telekomunikacijų operatorių perdavimas tolimojo magistralinio tinklo

1. Radijas ir televizija : Radijo ir televizijos ryšio tinklo signalų perdavimo sistema
2. Duomenų perdavimas : Vietinio tinklo (LAN) didelės spartos duomenų perdavimas
3. Pramonės laukai : Elektros energijos sistema, geležinkelių tranzitinis ryšys, greitkelių signalų perdavimas ir pramoninis front-end ryšys
4. Infrastruktūra : Tiesioginis užkasimas lauke, požeminis vamzdynas, atšiaurių reljefo komunikacijų inžinerinis klojimas

Standartai

GYTA53 kabelis atitinka standartą YD/T 901, taip pat IEC 60794-1.

Struktūros brėžinys

1. Pluoštas

2. Vamzdžių užpildymo junginys

3. Laisvas vamzdis

4. Kabelio užpildymo mišinys

5.APL

6.PE vidinis apvalkalas

7. Vandenį blokuojanti medžiaga

8.PSP

9.Centrinis stiprybės narys

10.PE išorinis apvalkalas

Techniniai parametrai

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pastaba:

a. Priesaga Xn žymi pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Suvytas laisvas vamzdinis šarvuotas šviesolaidinis kabelis neturėtų būti laikomas lauko aplinkoje ilgiau nei 6 mėnesius, kad kabelio ritė būtų geros būklės.

Taikymas: kanalas / antena / tiesioginis užkasimas
