Kaip įdiegti nepilotuojamą oro transporto priemonės šviesolaidį?

Diegimo atsargumo priemonės

1. Fibero optinio disko diegimas, šviesolaidinio disko išleidimo angos antgalis turėtų būti kuo toli nuo sraigto, tačiau atkreipti papildomą dėmesį orlaivio gravitacijai. Orlaivio sunkio centre turėtų būti atkreiptas papildomas dėmesys.

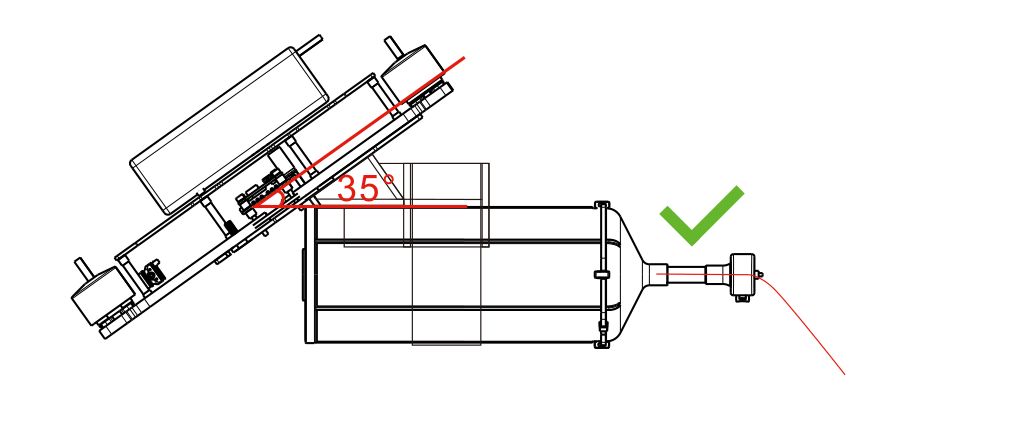

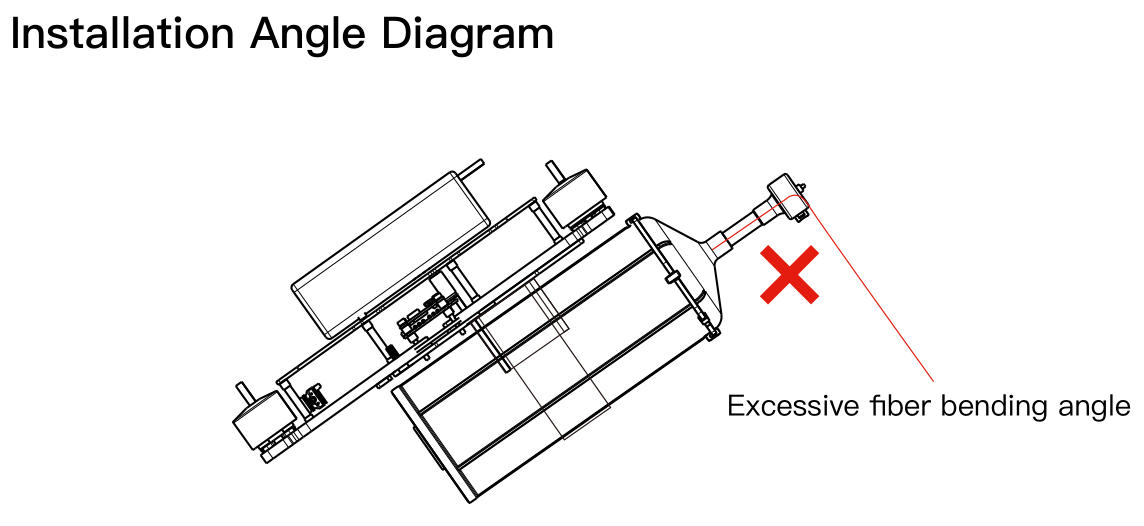

1. Fibero optinio disko diegimas turėtų būti pagrįstas orlaivio pakreipimo kampu, montavimo laikiklis turėtų būti rezervuotas tam tikram kampui (kaip parodyta paveikslėlyje). Montavimas Montavimo kampas turėtų būti arti pakreipimo kampo, kad šviesolaidinio disko išleidimo angos kampas būtų horizontalus.

1. Fibero optinėje apvijoje naudojami specialūs klijai, pirmieji 200 metrų atstumo yra klijų naudojimo sritis, šioje vietoje orlaivio skrydžio greitis turėtų būti valdomas pastoviu 0,5 mylios per valandą greičiu. Orlaivio skrydžio greitis turėtų būti kontroliuojamas per 30 km/h arba 8m/s, kad būtų išvengta didelio greičio skrydžio klijų srityje.

Paruošimas prieš naudojant optinį diską

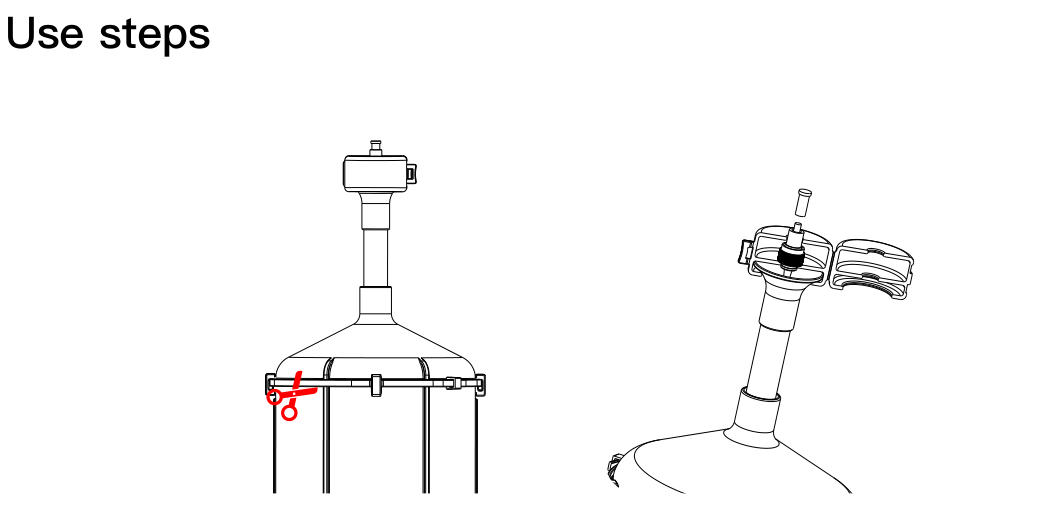

1. Prieš naudodamiesi optinio pluošto disku, būtinai pašalinkite transportavimo apsaugos kaklaraištį ir 4 apsaugos užkandžius.
2. (PASTABA: Neimkite sagties tiesiai iš pluošto, bus sulaužytas.)
3. Optinio pluošto disko lizdo FC šviesolaidinio apvalkalo prievadas prieš naudojimą reikia pašalinti, ištraukti optinį pluoštą į modulio pagrindinį galą.

Žemės pusės belaidis ryšys

1. Prijunkite „Sh1.0“ laidą iš dangaus gnybto prie skrydžio valdiklio, kaip parodyta diagramoje „Žemės terminalo jungties režimas 1 (belaidis)“.
2. Prijunkite žemę Sh1.0 liniją prie imtuvo ir žemėlapio siųstuvo.
3. Patvirtinkite dangaus galą ir optinį šviesolaidį diską, atkreipkite dėmesį į šviesolaidinį purkštuką, kiek įmanoma atokiau nuo UAV sraigto, kad išvengtumėte įsipainiojimo avarijos.

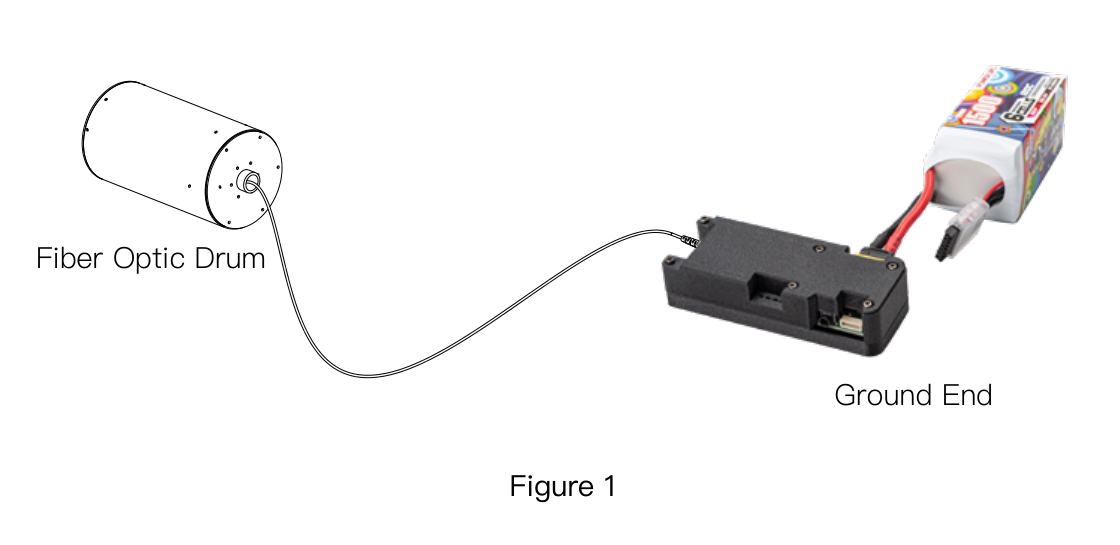

4. Prijunkite šviesolaidinį diržą, prijunkite FC prievadus abiejuose pluošto optinio disko galuose prie FC prievado dangaus gale ir FC prievadą ant žemės galo, ir atkreipkite dėmesį, kad purkštuko galas yra prijungtas prie FC prievado ant žemės galo.

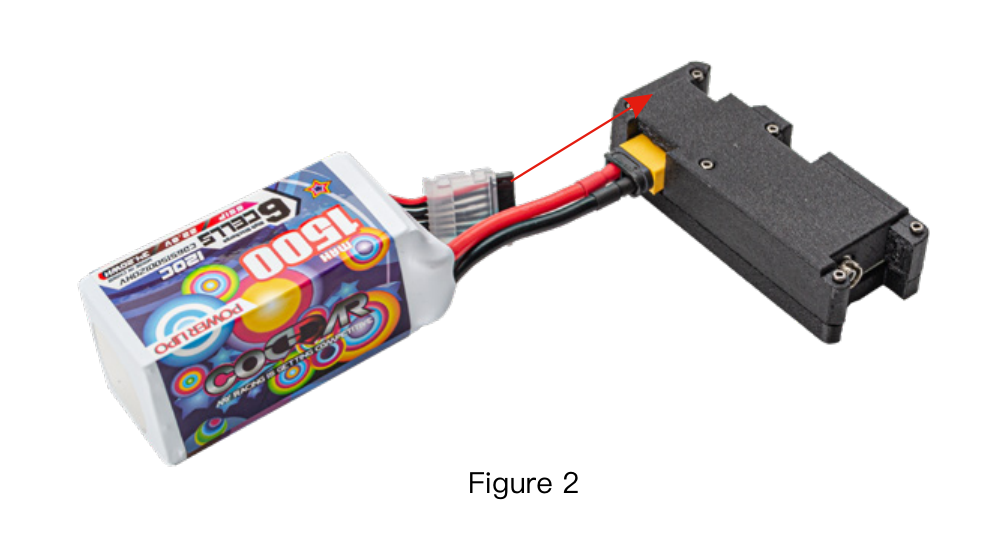

5. Įdėkite žemės galo ličio akumuliatorių į žemės galo jungtį, kai ji bus visiškai įkrauta. (Kaip 2 paveikslas)

Atsargumo priemonės

1. Įėjimo įtampa 11.1-26 V yra saugioje diapazone, prašau neviršyti ar kristi žemiau ribinės įtampos, nepaisykite teigiamų ir neigiamų polių.
2. Nedarykite optinio pluošto sulankstymo apskritimo, kad išvengtumėte aštrių daiktų ir leidžiate lūžti pluoštu.
3. Atkreipkite dėmesį į šviesolaidinių jungčių ir FC sąsajų apsaugą, venkite dulkių ir alyvos bei vandens, išsaugokite sąsajos apsaugos dangą gerai susuktą.
4. Laikykite vėsioje, sausoje ir šviesiai atsparoje vietoje.
5. Fibero optinio disko tikslumo struktūra, švelniai imkite ir įdėkite, vertikali laikymas.
