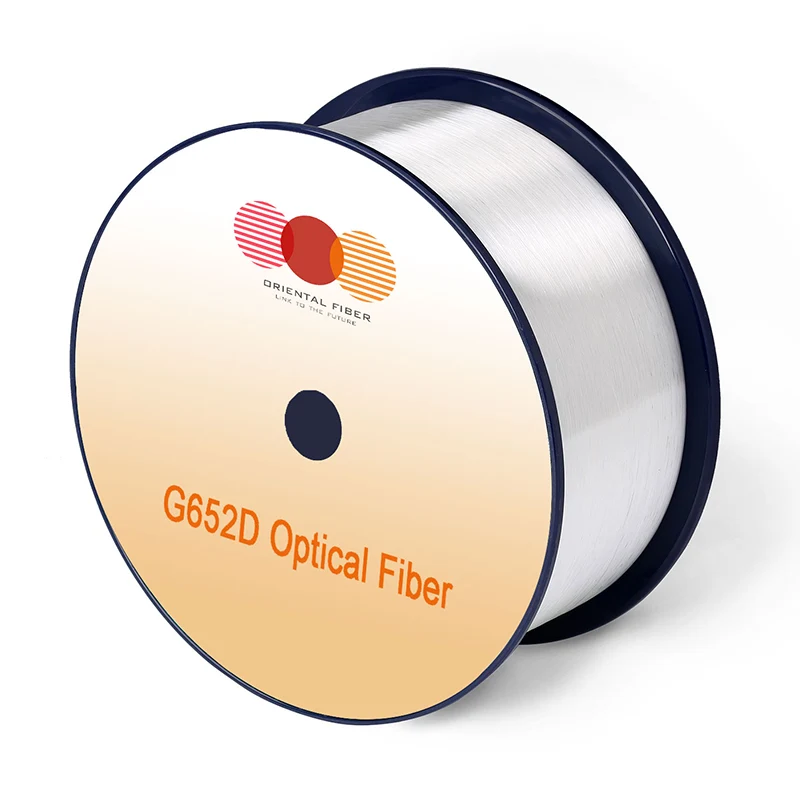

Vieno režimo optinis pluoštas G.652D

Charakteristikos

Sąlygos

Nurodytos vertės

Vienetai

Optinės charakteristikos

Silpninimas

1310 nm

≤0,34

[db/km]

1383nm (po H2-AND)

≤0,34

[db/km]

1550 nm

≤0,20

[db/km]

1625nm

≤0,24

[db/km]

Silpnėjimas ir bangos ilgis

Maks. α skirtumas

1285-1330 nm, atsižvelgiant į 1310 nm

≤0,03

[db/km]

1525-1575nm, atsižvelgiant į 1550 nm

≤0,02

[db/km]

Dispersijos koeficientas

1285-1340NM

-3,5–3,5

[ps/(nm · km)]]

1550 nm

≤18

[ps/(nm · km)]]

1625nm

≤22

[ps/(nm · km)]]

Nulio dispersijos bangos ilgis (λ0)

-

1300-1324

[nm]

Nulio dispersijos nuolydis (S0)

-

≤0,092

[ps/(nm2 · km)]]

Tipinė vertė

-

0.086

[PS/(nm2 · km]

PMD

Maksimalus individualus pluoštas

-

≤0,1

[ps/√km]

Ryšio projektavimo vertė （M = 20 ， Q = 0,01%)

-

≤0,06

[ps/√km]

Tipinė vertė

-

0.04

[ps/√km]

Kabelinės cuto bangos ilgis (λcc)

-

≤1260

[nm]

Modelio lauko skersmuo （MFD）

1310 nm

8.7-9.5

[μm]

1550 nm

9.8-10.8

[μm]

Efektyvus refrakcijos grupės indeksas （ne ff）

1310 nm

1.466

-

1550 nm

1.467

-

Taško netolygumai

1310 nm

≤0,05

[db]

1550 nm

≤0,05

[db]

Geometrinės charakteristikos

Apdangos skersmuo

-

125,0 ± 0,7

[μm]

Apvalkalas ne apskritimi

-

≤1,0

[%]

Dangos skersmuo

-

235–250

[μm]

Apdoro dangos koncentriškumo paklaida

-

≤12.0

[μm]

Dengimo neapibrėžtumas

-

≤6,0

[%]

Core Clading koncentriškumo klaida

-

≤0,6

[μm]

Garbanos (spindulys)

-

≥4

[M]

Pristatymo ilgis

-

Iki 50,4

[km/ritė]

Aplinkos charakteristikos

1310 nm, 1550 nm ir 1625nm

Priklausomybės nuo temperatūros sukeltas silpnėjimas

-60 ℃ iki +85 ℃

≤0,05

[db/km]

Temperatūros šauksmas ciklas sukėlė silpnėjimą

-10 ° C iki +85 ° C, 98% RH

≤0,05

[db/km]

Priklausomybės nuo vandens panardinimo sukeltas silpnėjimas

23 ° C ， 30 dienų

≤0,05

[db/km]

Drėgnos šilumos priklausomybės sukeltas silpnėjimas

85 ° C ir 85% RH ， 30 dienų

≤0,05

[db/km]

Sauso šilumos senėjimas

85 ℃, 30 dienų

≤0,05

[db/km]

Mechaninės specifikacijos

Įrodymo testas

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Makro-lenkimo sukeltas silpnėjimas

100 apsisuka maždaug 30 mm spindulio mandrai

1625nm

≤0,05

[db]

100 apsisuka aplink 25 mm spindulio mandrą

1310 nm ir 1550 nm

≤0,05

[db]

1 Pasukite 16 mm spindulio mandrą

1550 nm

≤0,05

[db]

Dangos juostos jėga

tipinė vidutinė jėga

1.5

[N]

didžiausia jėga

1.3-8.9

[N]

Dinaminis nuovargio parametras (ND)

-

≥20

-
