Kas yra nepilotuojama oro transporto priemonės šviesolaidis?

Nepilotuojama oro transporto priemonės (UAV) optinis pluoštas reiškia techninę sistemą, leidžiančią perduoti valdymo signalus ir vaizdo duomenis tarp UAV ir operatoriaus per optinius kabelius. Jos esmė yra optinių pluoštų didelio pralaidumo ir anti-interferencijos charakteristikų panaudojimas, norint rekonstruoti UAV ryšio ryšį, užtikrinant, kad UAV galėtų palaikyti stabilų veikimą net sudėtingoje elektromagnetinėje aplinkoje.

Kaip šviesolaidinis kabelis jungia dronus su operatoriais?

Drono šviesolaidžio sistemą sudaro trys komponentai:

Drono pusė: jame yra fotoaparatai, jutikliai, borto kompiuteris ir optoelektroninis konvertavimo modulis, atsakingas už duomenų gavimą ir preliminarų apdorojimą.

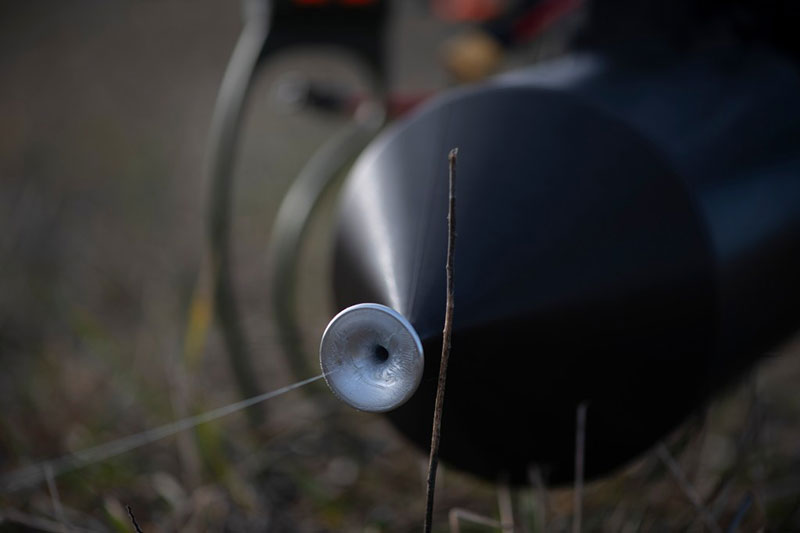

Optinis pluošto kabelis: jame naudojamas ypač plokščias lankstus optinis pluoštas (paprastai mažesnis nei 0,5 mm skersmens). Pavyzdžiui, Rusijos ir Ukrainos mūšio lauke naudojamas pluoštas paprastai yra 5–10 km ilgio, kai kurie modeliai siekia iki 30 km.

Pagrindinis galas: Tai apima optoelektroninį keitiklį, valdymo terminalą (pvz., LQ vaizdą ir duomenų perdavimo nuotolinio valdymo pultą) ir ekrano įtaisą, įgalinantį dvikryptį optinių ir elektrinių signalų konvertavimą.

Veiklos principas yra toks:

Antžeminio valdymo signalai vyksta elektriniu ir optiniu konversija ir perduodami į droną per optinį pluoštą. Drono surinkti duomenys, tokie kaip vaizdo įrašų ir skrydžio parametrai, yra optinis ir elektriškas konvertavimas ir tada perduodami atgal į žemės stotį, sudarydami visiškai laidinę komunikacijos architektūrą. Šis dizainas išvengia radijo signalų pažeidžiamumo trukdžių ir užtikrina mažai stabilų duomenų perdavimą mažai latencijai.
