FTTH (pluošto į namus) konstrukcijoje dažniausiai naudojami optinių kabelių tipai daugiausia apima drugelio formos lašo laidą ir jų darinių struktūras.
Struktūrinės savybės:

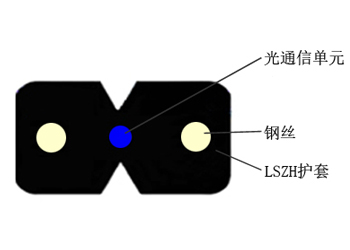

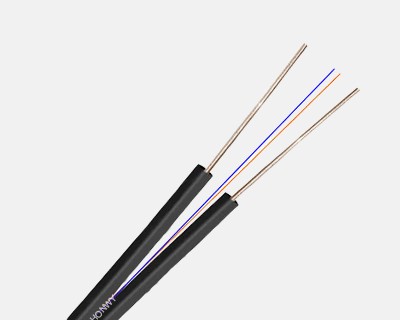

Optinis pluoštas dedamas į centrą, o du lygiagrečiai plieno laidai dedami iš abiejų pusių kaip armatūros elementai. Skerspjūvis yra 8 formos, o optinis pluoštas yra geometriniame centre.
Taikymo scenarijus:
Sieną pritvirtinta: tinkama vidaus ir lauko sienų maršrutizavimui, su stipriu atsparumu lenkimui ir lenkimo spinduliu, kuris yra mažas kaip 20 mm.
Vamzdžių klojimas: Tinka trumpojo nuotolio dujotiekio klojimui ir pritaikomam prie siaurų vietų.
Privalumai:
Struktūra yra kompaktiška, o tempimo stiprumas yra didelis, o tai gali atlaikyti šoninį žmonių, žengiant ant jo, slėgį ir tempimo jėgą statybos metu.
Jį lengva nutraukti vietoje ir yra suderinamas su įvairiomis greitomis jungtimis.
Struktūrinės savybės:

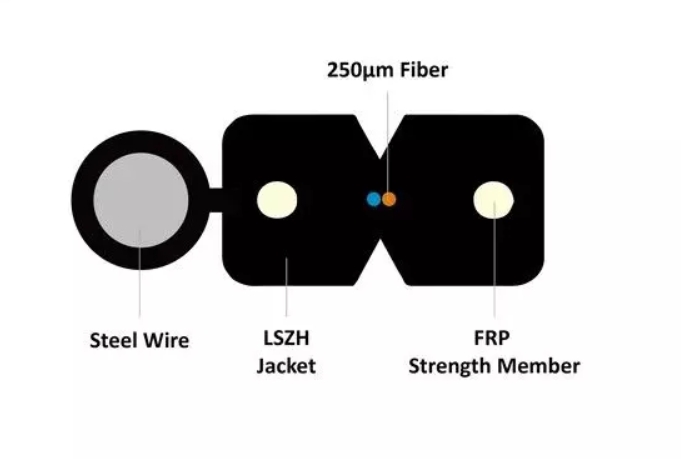

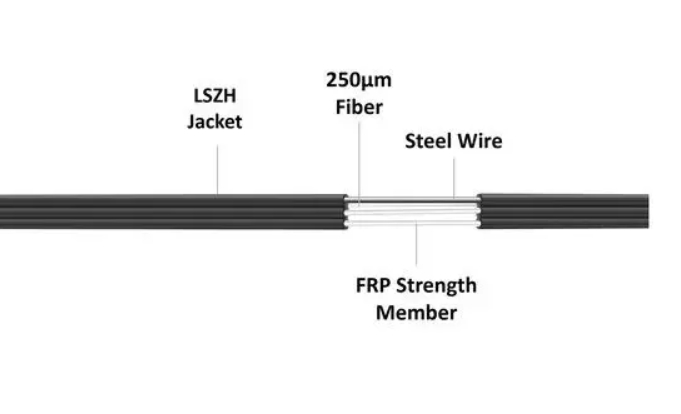

Plieninė viela arba plieninė virvė pridedama prie įprasto drugelio optinio kabelio išorės kaip armatūrinio elemento, kad sudarytų savarankišką struktūrą.
Taikymo scenarijus:
Viršutiniai švino: Tinka pridėtiniams laidams nuo lauko stulpų iki patalpų vietų. Jis turi aukštą tempimo stiprumą ir gali atlaikyti 50 metrų atstumą.
Putines aplinka: nereikia jokių papildomų kabančių laidų, supaprastinant statybos procesą.
Privalumai:
Stiprus tempimo stiprumas sumažina išorinių jėgų žalos riziką.
Didelis statybos efektyvumas ir sumažėjusios darbo sąnaudos.
Struktūrinės savybės:

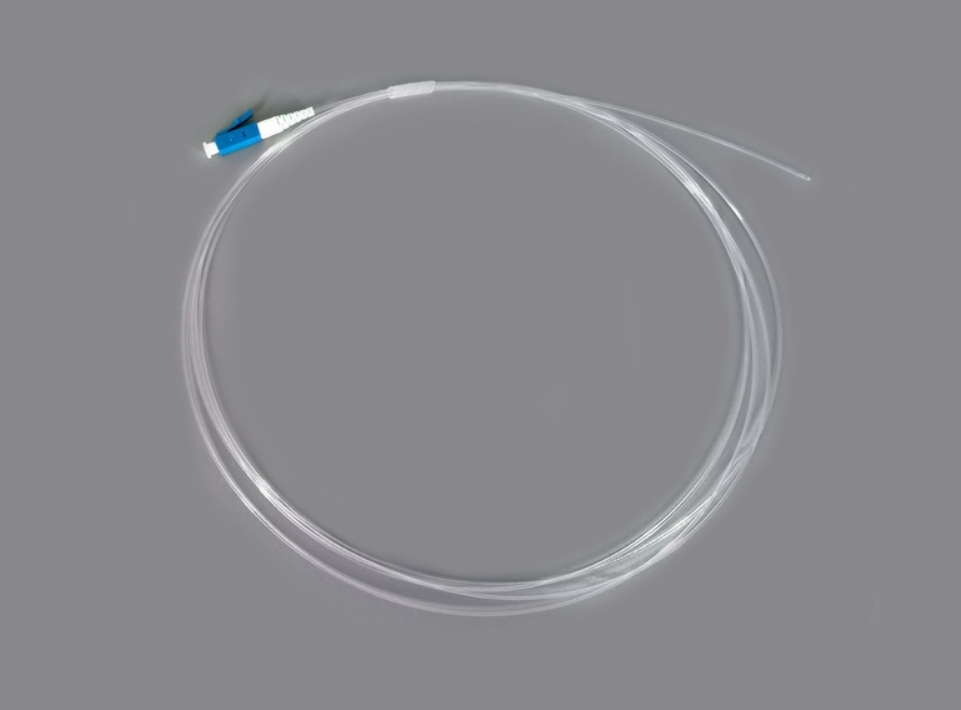

Vidurinė dalis yra vieno šerdies sandarių buferinių optinis pluoštas (G.657), apvyniotas 0,9 mm skaidriu apvalkalu, kurio išorinis skersmuo yra plonas ir yra visiškai skaidrus.
Taikymo scenarijus:
Lyginkite laidus išilgai pastato grindjuosčių, aplink durų ir langų dekoratyvines juosteles ir pritvirtinkite klijais.
Vietos, kuriose yra dideli estetiniai reikalavimai: tokios kaip viešbučiai, aukščiausios klasės rezidencijos ir kt., Kur laidus reikia paslėpti.
Privalumai
Vizualiai paslėptas, neturi įtakos interjero dekoravimui.
Skaidrus dangtis yra atsparus dėvėjimams ir pritaikomas įvairioms aplinkoms.
Struktūrinės savybės:

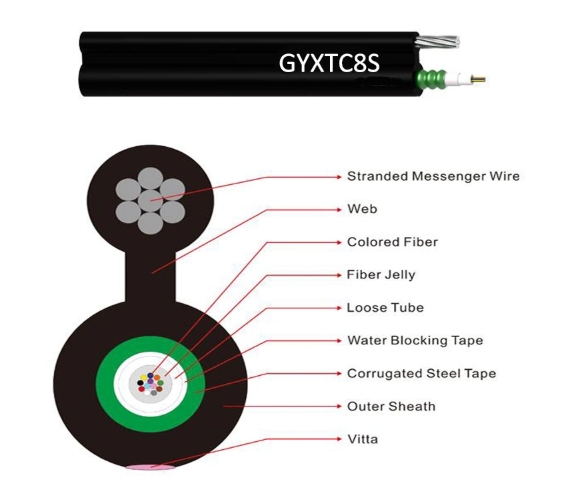

Metalinės pakabos vielos blokai pridedami prie odos linijos optinio kabelio, kad būtų sudaryta „8“ formos struktūra.
Taikymo scenarijus:
Lauko viršutinės laido įvedimas: Tinka pridėtiniams laidams nuo elektrinių stulpų iki vartotojo koridorių, turinčio didelį tempimo stiprumą.
Scenarijus su dideliais laikotarpiais: gali atlaikyti daugiau nei 50 metrų tarpus ir turi stiprų stabilumą.
Privalumai:
Tempiamasis našumas žymiai pagerėja, todėl sumažėja optinio pluošto lūžio rizika.
Lengva statyti ir prisitaikyti prie sudėtingos reljefo.
-
