Vieno vamzdžio nemetalinis oro pūtimo mikro kabelis

Šis Uni-tube nemetalinis oro pučiamas mikro kabelis yra skirtas didelio tankio pluošto diegimui šiuolaikiniuose ryšių tinkluose. Kaip Kinijos gamintojo ir tiekėjo sprendimas, šis gaminys pasižymi kompaktiška vieno vamzdžio konstrukcija kartu su nemetaliniu sutvirtinimu, todėl tinka montuoti oru. Dizainas orientuotas į stabilų veikimą, lengvą diegimą ir ilgalaikį pagrindinio tinklo, prieigos tinklo ir FTTH programų patikimumą.

Siųsti užklausą

Prekės aprašymas

Pirkėjams, ieškantiems Kinijos gamykloje pagaminto „Uni-tube“ nemetalinio oro pūtimo mikro kabelio, šis gaminys suteikia pusiausvyrą tarp lengvo dizaino, mechaninio stiprumo ir apsaugos nuo drėgmės, padeda sumažinti įrengimo išlaidas ir pagerinti skaidulinio tinklo statybos efektyvumą.

Produkto apžvalga

Kompaktiška ir efektyvi konstrukcija

Kabelis naudoja vieno vamzdžio struktūrą, kurioje 250 μm optinės skaidulos (vienmodės arba daugiamodės) dedamos į didelio modulio laisvą vamzdelį. Ši konstrukcija leidžia pasiekti didelį pluošto tankį, išlaikant mažą išorinį skersmenį, o tai ypač tinka ortakiams montuoti.

Nemetalinio dizaino pranašumas

Vietoj metalinės armatūros naudojant aramidinius siūlus, kabelis išvengia elektromagnetinių trikdžių (EMI) ir radijo dažnių trukdžių (RFI). Dėl to jis yra praktiškas pasirinkimas aplinkoje, kurioje svarbus signalo stabilumas.

Apsauga nuo drėgmės ir ilgaamžiškumas

Laisvas vamzdelis užpildytas netoksišku vandeniui atspariu junginiu, kuris padeda išvengti drėgmės patekimo. Kartu su HDPE išoriniu apvalkalu kabelis išlaiko stabilų veikimą net drėgnoje ar požeminėje aplinkoje.

Pagrindinės savybės

Anti-interferencinis našumas

Visiškai nemetalinė konstrukcija pašalina elektromagnetinius ir radijo dažnio trikdžius, tinka sudėtingoms tinklo aplinkoms.

Patikimas mechaninis stiprumas

Aramido siūlų sutvirtinimas užtikrina stabilų tempimo stiprumą, palaiko oro pūtimo montavimą be žalos.

Stabili vamzdžių konstrukcija

Tvirta ir gerai valdoma vamzdžio konstrukcija padeda išvengti susitraukimo ir deformacijos montuojant ir eksploatuojant.

Atsparumas drėgmei

Vandeniui atsparus užpildymo mišinys užtikrina ilgalaikę apsaugą nuo drėgmės prasiskverbimo.

Lankstus ir lengvas

Mažas skersmuo ir lengvas svoris palengvina transportavimą ir montavimą, ypač tankiose ortakių sistemose.

Didelis pluošto tankis

Optimizuota vidinė struktūra leidžia naudoti daugiau skaidulų kompaktiškame kabelyje, todėl pagerėja erdvės panaudojimas.

Programos

Pagrindinis tinklas

Tinka didelės talpos šviesolaidžio perdavimui pagrindinio tinklo infrastruktūroje.

Prieigos tinklas

Palaiko efektyvų diegimą miesto ir priemiesčio paskirstymo tinkluose.

FTTH (šviesolaidis į namus)

Plačiai naudojamas paskutinės mylios pluošto instaliacijoje, kur reikalingas kompaktiškas dydis ir lankstumas.

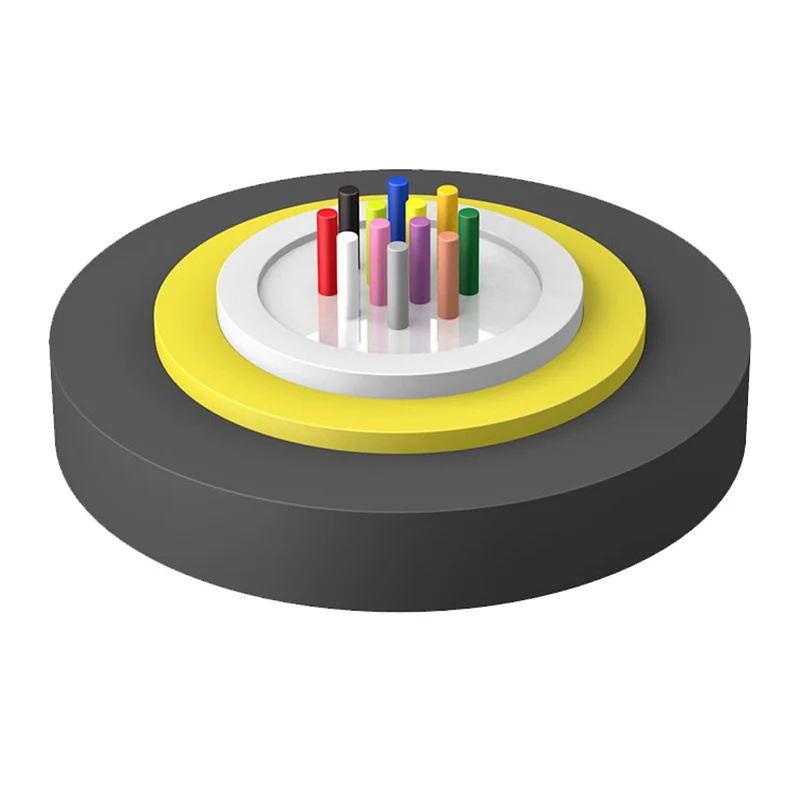

Struktūros detalės

Kabelių konstrukcija

Pluoštas
Vamzdžių užpildymo mišinys
Laisvas vamzdis
Aramido verpalai (ne metalinis stiprumo narys)
PE apvalkalas (HDPE išorinė striukė)

Uni-tube Non-metallic Air-blowing Micro Cable

Techniniai parametrai

Kabelio tipas

(Padidinta 2 skaidulomis)

Pluošto skaičius

Kabelio skersmuo

(mm)

Kabelio svoris (nuoroda)

(kg/km)

Tempimo stiprumas

Ilgalaikis / Trumpalaikis

(N)

Atsparumas gniuždymui

Ilgalaikis / Trumpalaikis

(N/100 mm)

Lenkimo spindulys

Statinis / dinaminis

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14-24

4,4±0,3

60/150

150/450

10D/20D

Laikymo / veikimo temperatūra: -30 ℃ - +70 ℃

Optinės charakteristikos

Pluošto tipas	Silpnumas (+20 ℃)				Pralaidumas		Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
Pluošto tipas	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.657	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
