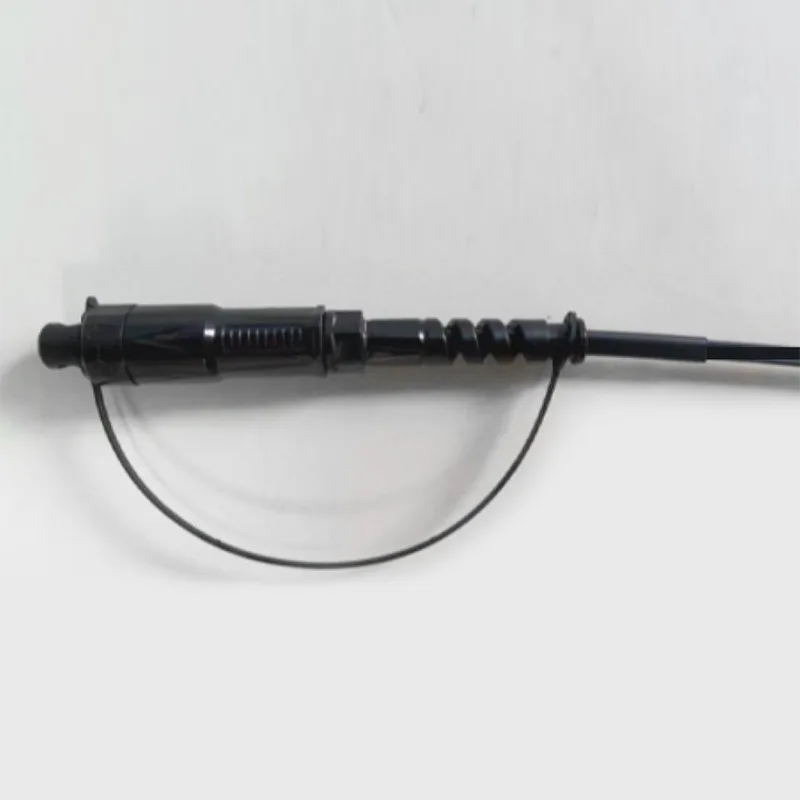

φ5 mm neperšlampamas apvalus kabelis Mini SC jungties pleistro laidas

Taikymas:● FTTX/FTTH sistemos● Ethernet programos● CATV nuorodos● Optinio signalo pasiskirstymas● Pasyvūs optiniai tinklai (PON)● „Backbone“, „Horizontalios“ ir „Riser“ programos● Išnešiotos lašo gnybtų dėžutės● lauko zonos; Atšiauria aplinkaSavybės:● Mažas įterpimo praradimas, didelis grąžos prarad......

Siųsti užklausą

Prekės aprašymas

Taikymas:

● FTTX/FTTH sistemos

● Ethernet programos

● CATV nuorodos

● Optinio signalo pasiskirstymas

● Pasyvūs optiniai tinklai (PON)

● „Backbone“, „Horizontalios“ ir „Riser“ programos

● Išnešiotos lašo gnybtų dėžutės

● lauko zonos; Atšiauria aplinka

Savybės:

● Mažas įterpimo praradimas, didelis grąžos praradimas.

● Gerai pakartojamumui ir keitimui.

● 100% įterpimas, grąžinimo nuostoliai, galas veidas ir.

● Trikdžių patikrinimas.

● Puiki mechaninė ištvermė.

● Laikykitės „Telcordia GR-326“ branduolių.

● Užtikrina aukštą optinių kabelių valdymo našumą ir patikimumą.

● Greitas ir lengvas diegimas ir pertvarkymas.

● Paprastas tvarkymas, nereikia specialaus įrankio.

● IP68 atsparus vandeniui.

1. Pataiso laido techninė specifikacija

Konstrukcijos	Vienetas	Aprašymai
Pluošto skaičius		Simplex
Bangos ilgis	nm	1310/1550
Įterpimo praradimas	db	≤0,30
Grąžinimo praradimas	db	≥60
Ryšio tipas		SC/APC
Felerule		Keramika
Ryšio ciklai		500
Kabelinės striukės spalva		Juodas
Kabelio išorinis skersmuo	mm	5,0 ± 0,2
Pluošto režimas		Vieno režimas: G657A2
Kabelinės striukės medžiaga		PE
Kabelio svoris	Kg/km	35 （apytiksliai）
Spausdinimo turinys		Pritaikomas
Ilgis	m	60、100、150、200 arba pritaikomas (Tolerancija: ± 0,5m)
Jungties tipas		Įvestis ： Accord h optinis SC/APC
Jungties tipas		Išvesti
Trauka (ašinė tarp Kabelis ir jungtis)	N	200
Neperšlampamas laipsnis		IP68
Darbinė temperatūra	℃	-40 ° C ~ +70 ℃
Sandėliavimo temperatūra	℃	-40 ° C ~ +70 ℃

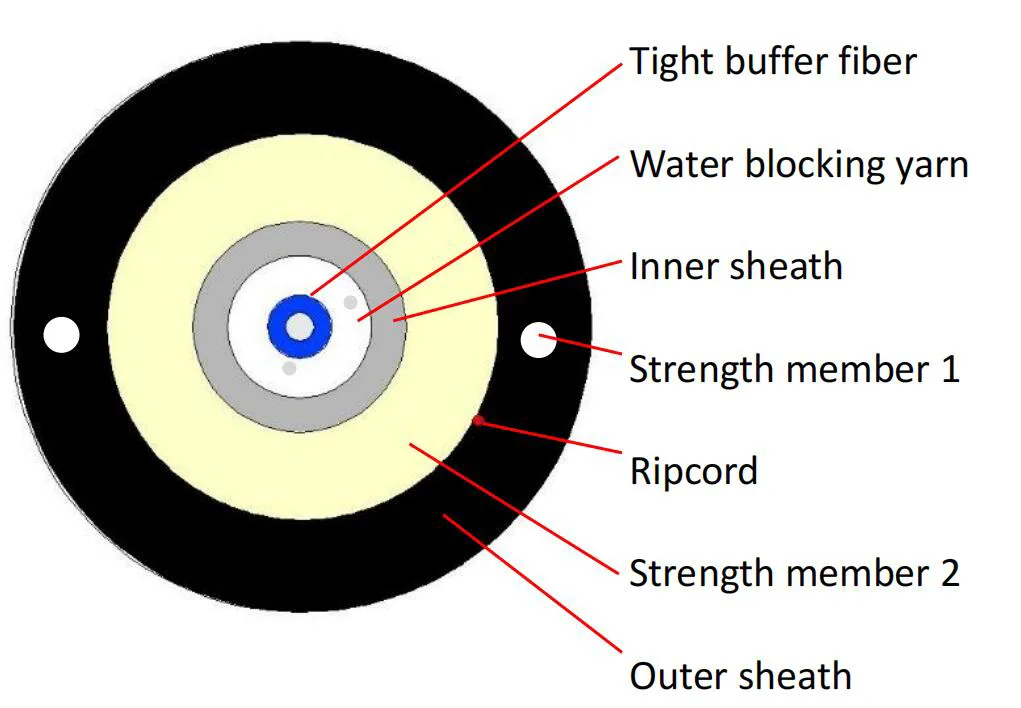

2. Kabelio skerspjūvis

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Kabelio struktūros dydis

Daiktas	Turinys	Specifikacijos
Sandarus buferio pluoštas	Numeris	1
	Tipas	G.657A2
	Spalva	Balta
	Medžiaga	LSZH
	Skersmuo (mm)	0,90 ± 0,05
Vidinis apvalkalas	Skersmuo (mm)	2,0 ± 0,2
	Storis (mm)	0,25 ± 0,1
	Spalva	Mėlyna
	Medžiaga	PBT
1 stiprumo narys	Medžiaga	Frp
	Kiekis	0,5*2
2 stiprumo narys	Medžiaga	Aramidų verpalai + vandens blokavimo stiklo siūlai
Apvalkalas	Medžiaga	PE
	Skersmuo (mm)	5,0 ± 0,2
	Storis (mm)	1,3 ± 0,1
	Spalva	Juodas
Kabelinė veislė	Kg/km	35 ± 3
Įtampa	N	500 (ilgalaikis)
		800 (trumpalaikė)
Sutraiškyti	N/10cm	500 (ilgalaikis)
		800 (trumpalaikė)
Min. Sulenavimo spindulys	mm	10xD (statinis)
		20xD (dinaminis)
Veikimo temperatūros diapazonas:		-40 ℃ iki +70 ℃
Sandėliavimo / transporto temperatūros diapazonas:		-40 ℃ iki +70 ℃
Diegimo temperatūros diapazonas:		-10 ℃ iki +50 ℃

4. Kabelinė medžiaga

4.1 optinis pluoštas

Visos kabelio pluošto (gatavos laido pluošto) charakteristikos turi būti bent jau pagal ITU-T rekomendaciją G.657A2 ir turi būti tokia.

Daiktas	Specifikacija
Pluošto tipas	Vienas režimas
Pluošto medžiaga	Silicio dioksidas
Silpnėjimo koeficientas @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Po kabelio susidarymo @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelio ribinis bangos ilgis	≤ 1260 nm
Nulio dispersijos bangos ilgis	1300 ~ 1324 nm
Nulio dispersijos nuolydis	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Režimo lauko skersmuo @ 1310 nm	8.5-9.3um
Core / Clad koncentriškumo klaida	≤ 0,5 vienas
Apdangos skersmuo	125,0 ± 0,7 vienas
Apvalkalas ne apskritimi	≤5%
Pirminis dangos skersmuo	242 ± 7
Koncentriškumo pirminė danga / danga	≤10 µm
Dengimo neapibrėžtumas	≤0,7%
Silpimas su kabelio lenkimo praradimu 1 pasukite 1 mandrel 7,5 mm 10 posūkių 1 mandrelis 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

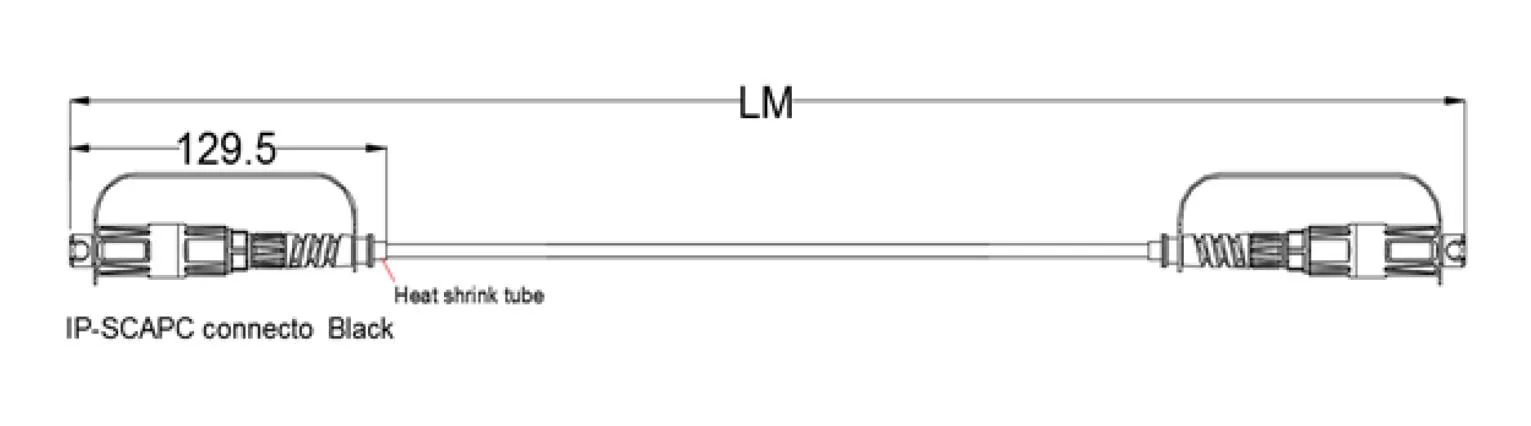

5. Pataiso virvės matmenų brėžinys

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Pakuotė

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Pakuotės reikalavimai

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
