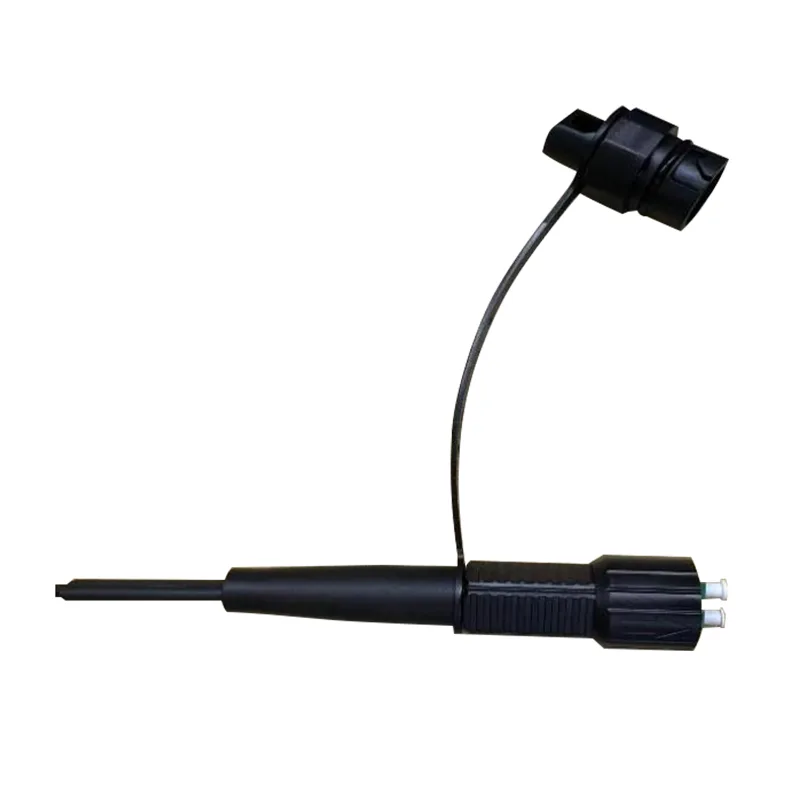

DUPLEX LC/UPC vandeniui atsparios apvalios kabelio optinio pluošto pleistro virvelės („Accord Mini DLC“ jungtis)

Taikymas:● FTTX/FTTH sistemos● Ethernet programos● CATV nuorodos● Optinio signalo pasiskirstymas● Pasyvūs optiniai tinklai (PON)● „Backbone“, „Horizontalios“ ir „Riser“ programos● Išnešiotos lašo gnybtų dėžutės● lauko zonos; Atšiauria aplinkaSavybės:● Mažas įterpimo praradimas, didelis grąžos prarad......

Siųsti užklausą

Prekės aprašymas

Taikymas:

● FTTX/FTTH sistemos

● Ethernet programos

● CATV nuorodos

● Optinio signalo pasiskirstymas

● Pasyvūs optiniai tinklai (PON)

● „Backbone“, „Horizontalios“ ir „Riser“ programos

● Išnešiotos lašo gnybtų dėžutės

● lauko zonos; Atšiauria aplinka

Savybės:

● Mažas įterpimo praradimas, didelis grąžos praradimas.

● Gerai pakartojamumui ir keitimui.

● 100% įterpimas, grąžinimo nuostoliai, galas veidas ir.

● Trikdžių patikrinimas.

● Puiki mechaninė ištvermė.

● Laikykitės „Telcordia GR-326“ branduolių.

● Užtikrina aukštą optinių kabelių valdymo našumą ir patikimumą.

● Greitas ir lengvas diegimas ir pertvarkymas.

● Paprastas tvarkymas, nereikia specialaus įrankio.

● IP68 atsparus vandeniui.

Techninė specifikacija:

Konstrukcijos	Vienetas	Aprašymai
Pluošto skaičius		Duplex
Bangos ilgis	nm	1310/1550
Įterpimo praradimas	db	≤0,30
Grąžinimo praradimas	db	≥50 (UPC)
Kabelinės striukės spalva		Juodas
Kabelio išorinis skersmuo	mm	7,0 ± 0,2
Pluošto režimas		Vieno režimas: G657 A2
Kabelinės striukės medžiaga		LSZH
Kabelio svoris	Kg/km	38 （apytiksliai）
Spausdinimo turinys		Pritaikomas
Ilgis	m	50 、 75 、 100 、 150 、 200、250 、 300 arba pritaikomas (tolerancija: ± 0,5m)
Jungties tipas		Įvestis:	„Acdor Mini DLC/UPC“ jungtis
		Išvestis:	„Accord Duplex LC/UPC“ jungtis
Neperšlampamas laipsnis		IP68
Darbinė temperatūra	℃	-40 ° C ~ +70 ℃
Sandėliavimo temperatūra	℃	-40 ° C ~ +70 ℃

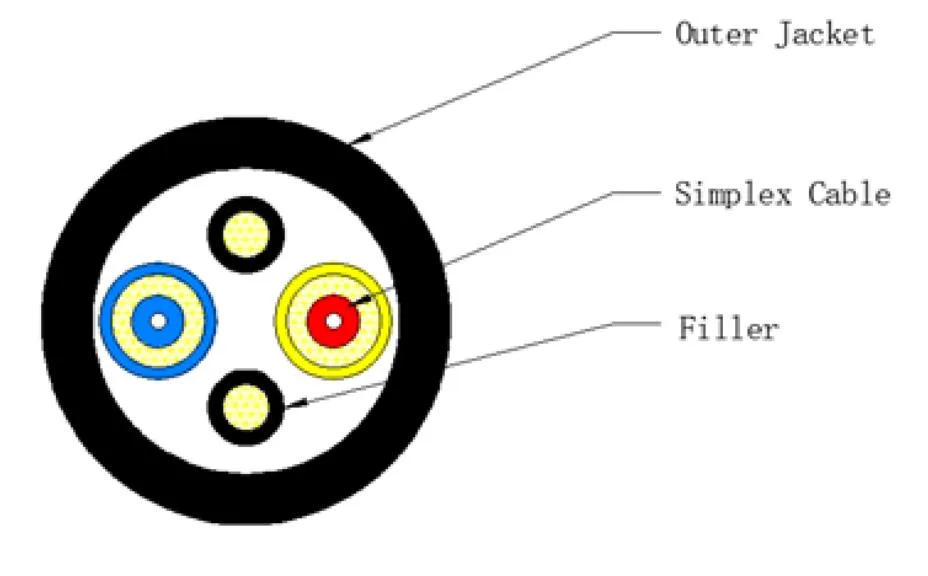

Kabelio struktūra:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelio specifikacija:

Daiktas	Turinys	Vertė
Sandarus buferio pluoštas	Numeris	2
	Tipas	G.657A2
	Skersmuo (mm)	0,90 ± 0,05
	Medžiaga	LSZH
	Spalva	Balta
Simplex kabelis	Medžiaga	LSZH
	Skersmuo (mm)	2,0 ± 0,1
	Spalva	Mėlyna ir geltona
Strypas	Medžiaga	LSZH
	Skersmuo (mm)	1,3 ± 0,1
	Spalva	Juodas
Išorinė striukė	Medžiaga	LSZH
	Skersmuo (mm)	7,0 ± 0,2
	Spalva	Juodas
	Storis (mm)	1,0 ± 0,1
Kabelio svoris (kg/km) apytiksliai.		38 ± 3
Tempimo testas (N)		Ilgalaikė: 400 n Trumpalaikis: 800 n
Išlyginimo testas (N/10cm)		Ilgalaikė: 1000 N/10cm Trumpalaikis: 2200 N/10cm
Min. Lenkimo spindulys		10xod (statinis); 20xod (dinaminis)
Montavimo temperatūra		-40 ° C iki +70 ° C.
Sandėliavimo temperatūra		-40 ° C iki +70 ° C.

Sulaiko optinio pluošto našumas

Korbos optinio pluošto veikimas (ITU-T Rec. G.657A2)

Daiktas	Specifikacija
Pluošto tipas	Vienas režimas
Pluošto medžiaga	Silicio dioksidas
Silpnėjimo koeficientas @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelio ribinis bangos ilgis	≤ 1260 nm
Nulio dispersijos bangos ilgis	1300 ~ 1324 nm
Nulio dispersijos nuolydis	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Režimo lauko skersmuo @ 1310 nm	8.5-9.3um
Core / Clad koncentriškumo klaida	≤ 0,5 vienas
Apdangos skersmuo	125,0 ± 0,7 vienas
Apvalkalas ne apskritimi	≤5%
Pirminis dangos skersmuo	242 ± 7
Koncentriškumo pirminė danga / danga	≤10 µm
Dengimo neapibrėžtumas	≤0,7%
Silpimas su kabelio lenkimo praradimu 10 pasukite 1 mandrel 15 mm 1 pasukite 1 mandrel 10 mm 1 pasukite 1 mandrel 7,5 mm	1550 nm ≤ δ 0,03 dB/km 1550 nm ≤ δ 0,1 dB/km 1550 nm ≤ δ 0,5 dB/km

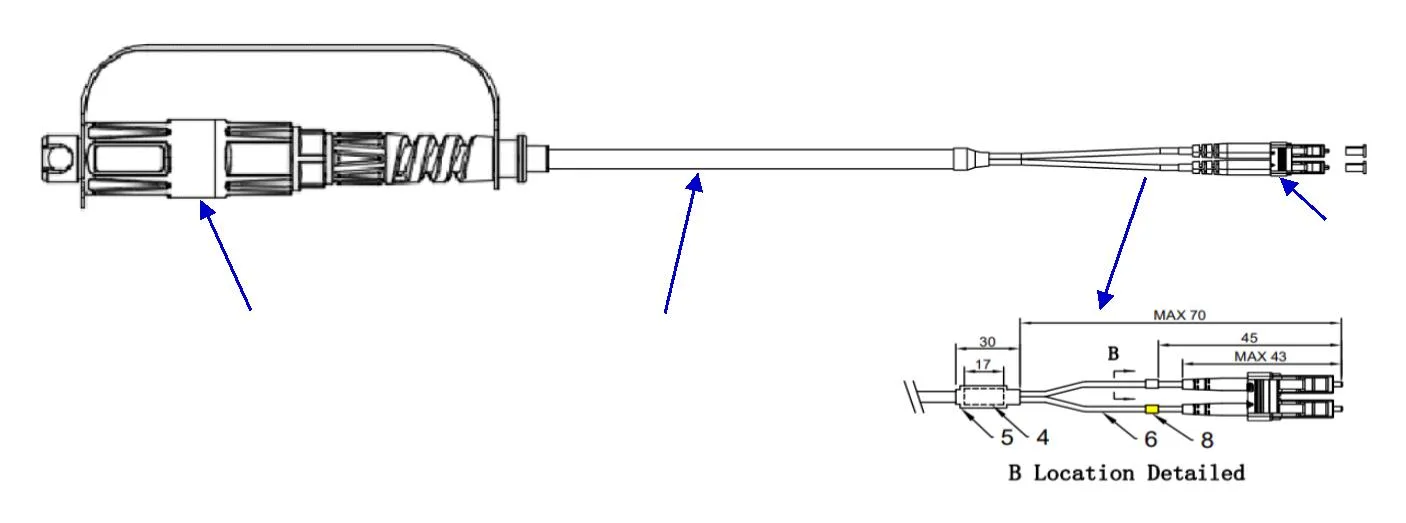

Matmenų brėžinys:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ne	Aprašymas	QTY
1	SM G.657A2 2 šerdis su 2,0 mm pluoštu. OD7,0 mm, juodas LSZH	1
2	„Mini DLC“ jungtis juoda	1
3	LC3.0 Dupleksas vieno režimo pluoštui, smėlio spalvos, IC jungties vamzdis, balta	2
4	Gumos šilumos susitraukiamas vamzdis, juodas, OD 8,5 mm L = 17 mm	1
5	Gumos šilumos susitraukiamas vamzdis, juodas, OD 8,5m L-30 mm	2
6	Lanksčios apsaugos su plieniniu vamzdeliu, OD 2,8 mm L = 52 mm	2
8	Šilumos susitraukiamas vamzdis, balta /geltona OD3.0mm L = 5 mm	2
