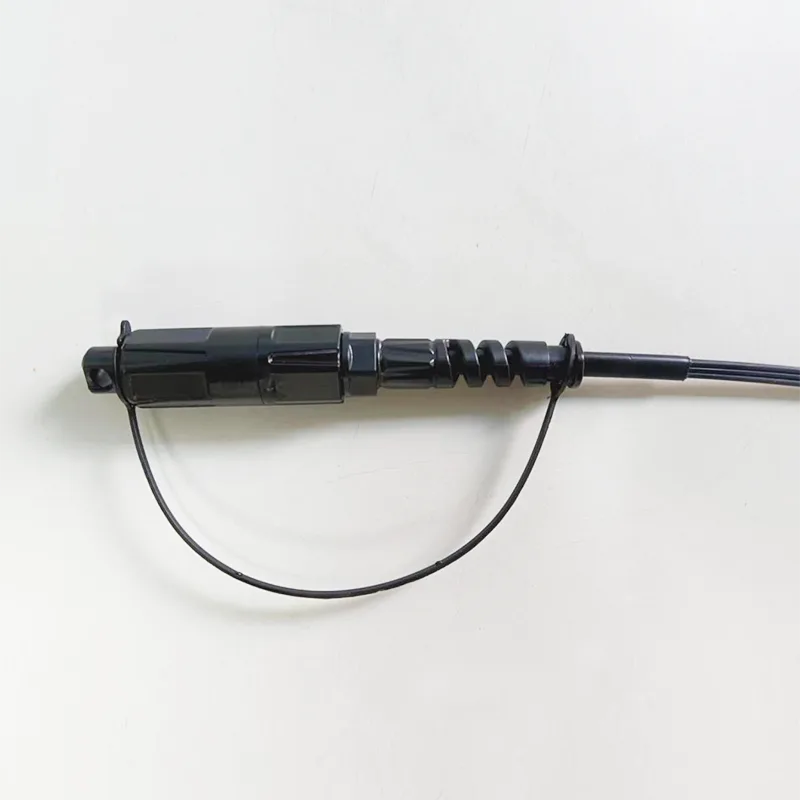

5x2 mm atsparus vandeniui dropo kabelis SC/APC jungtis optinio pluošto košės

Taikymas:● FTTX/FTTH sistemos● Ethernet programos● CATV nuorodos● Optinio signalo pasiskirstymas● Pasyvūs optiniai tinklai (PON)● „Backbone“, „Horizontalios“ ir „Riser“ programos● Išnešiotos lašo gnybtų dėžutės● lauko zonos; Atšiauria aplinkaSavybės:● Mažas įterpimo praradimas, didelis grąžos prarad......

Siųsti užklausą

Prekės aprašymas

Taikymas:

● FTTX/FTTH sistemos

● Ethernet programos

● CATV nuorodos

● Optinio signalo pasiskirstymas

● Pasyvūs optiniai tinklai (PON)

● „Backbone“, „Horizontalios“ ir „Riser“ programos

● Išnešiotos lašo gnybtų dėžutės

● lauko zonos; Atšiauria aplinka

Savybės:

● Mažas įterpimo praradimas, didelis grąžos praradimas.

● Gerai pakartojamumui ir keitimui.

● 100% įterpimas, grąžinimo nuostoliai, galas veidas ir.

● Trikdžių patikrinimas.

● Puiki mechaninė ištvermė.

● Laikykitės „Telcordia GR-326“ branduolių.

● Užtikrina aukštą optinių kabelių valdymo našumą ir patikimumą.

● Greitas ir lengvas diegimas ir pertvarkymas.

● Paprastas tvarkymas, nereikia specialaus įrankio.

● IP68 atsparus vandeniui.

Techninė specifikacija:

Konstrukcijos	Vienetas	Aprašymai
Pluošto skaičius		Simplex
Bangos ilgis	nm	1310/1550
Įterpimo praradimas	db	≤0,30
Grąžinimo praradimas	db	≥ 60
Ryšio tipas		SC/APC
Felerule		Keramika
Ryšio ciklai		500
Kabelinės striukės spalva		Juodas
Kabelio išorinis skersmuo	mm	（5,2x2.0）± 0,2 mm （3.0x2.0）± 0,2 mm (be pasiuntinio)
Pluošto režimas		Vieno režimas: G657A2
Kabelinės striukės medžiaga		LSZH
Kabelio svoris	Kg/km	20 ± 3
Spausdinimo turinys		Pritaikomas
Ilgis	m	100 arba pritaikomas (Tolerancija: ± 0,5m)
Jungties tipas		Įvestis: „Accord H“ optinis SC/APC
Jungties tipas		Išėjimas: be jungties
Trauka (ašinis tarp laido ir jungties)	N	100
Neperšlampamas laipsnis		IP68
Darbinė temperatūra	℃	-20 ° C ~ +65 ℃
Sandėliavimo temperatūra	℃	-20 ° C ~ +65 ℃

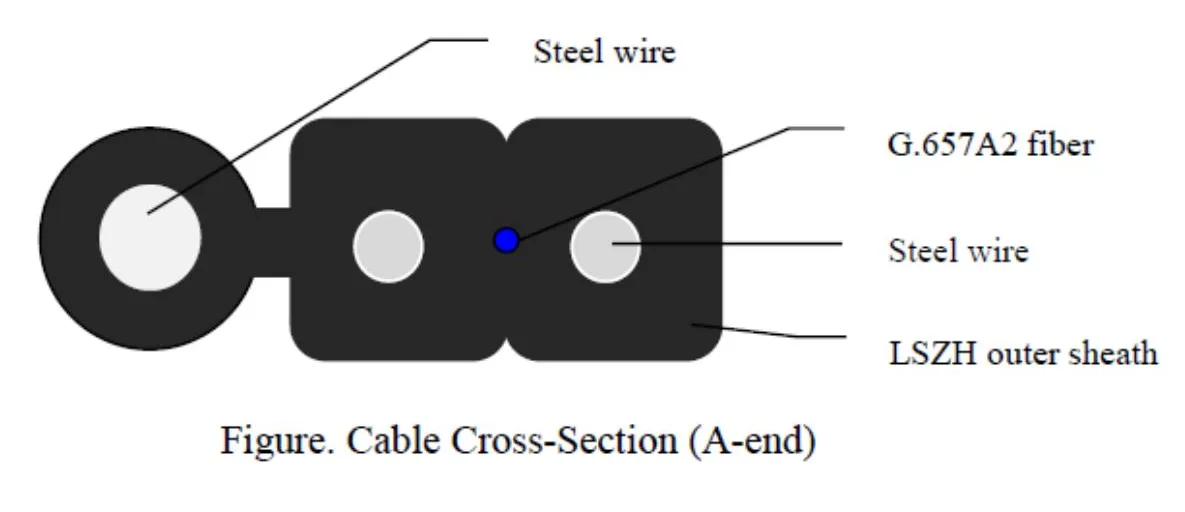

Kabelio struktūra:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Optinis pluoštas	Tipas	G-657 A2.
	Ne. Pluoštai	1
	Spalva	Mėlyna
Išorinis apvalkalas	Dimensija	（5,2x2.0）± 0,2 mm （3.0x2.0）± 0,2 mm (be pasiuntinio)
	Medžiaga	LSZH
	Spalva	Juodas
Plieno stiprumo narys	Materija	Plieninė viela
Plieno stiprumo narys	Skersmuo	0,45 mm
Plieno savęs stiprios narys	Materija	Plieninė viela
Plieno savęs stiprios narys	Skersmuo	1,2 mm
Svoris		20 ± 3 kg/km
Plytelės (n)		Ilgalaikė: 300N Trumpalaikis: 600 n
Sutraiškyti		1000N/10cm
Min. Lenkimo spindulys		15xD (statinis); 30xD (dinaminis)
Temperatūros diapazonas		-20 ° C iki +65 ° C.

Pluošto charakteristika:

Visos kabelio pluošto (gatavos laido pluošto) charakteristikos turi būti bent jau pagal ITU-T rekomendaciją G.657A2 ir turi būti tokia.

Parametras		Specifikacija
Silpnėjimo koeficientas	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Silpimas (po laido)	@1310nm	≤0,40dB/km
	@1550 nm	≤0,30db/km
Silpnėjimo vienodumas esant 1310 nm		≤0,05db
Silpnėjimo vienodumas 1550 nm		≤0,05db
Kabelio ribinis bangos ilgis (λcc)		≤ 1260 nm
Nulio dispersijos bangos ilgis		1300 ~ 1324 nm
Nulio dispersijos nuolydis		≤ 0,092 ps/(nm^2.km)
Absoliuti dispersijos vertė esant 1288nm ~ 1339Nm		≤3,5ps/(nm · km)
Absoliuti dispersijos vertė esant 1271Nm ~ 1360Nm		≤5,3ps/(nm · km)
Dispersija esant 1550 nm		≤18p/(nm · km)
Dispersija esant 1625 nm		≤23ps/(nm · km)
Modelio lauko skersmuo (MFD) esant 1310 nm		8,60 ± 0,4 mm
Režimo lauko skersmuo (MFD) esant 1550 nm		9.4-10.4mm
Poliarizacijos režimo dispersija (PMD) pluoštas		≤0,125ps/km^1/2
Poliarizacijos režimo dispersijos (PMD) kabelis		≤0,200p/km^1/2
PMD koeficientas	M	20 laidų
	Q	0,01%
	PMDQ	≤0,20p/km^1/2
Geometrinės charakteristikos
Apdangos skersmuo		125 ± 0,8 mm
Apvalkalas ne apskritimi		≤1,0%
Šerdies/apvalkalo koncentracijos klaida		≤0,8 mm
Pluošto skersmuo su danga (neišsiaiškinta)		245 ± 10 μm
Pluošto skersmuo su danga (spalva)		250 ± 10 μm
Apvalkalas/dangos koncentracijos paklaida		≤12,0 mm
Įtempimo testas		100 kpsi arba 0,69GPa
Dangos pašalinimas (N)		1,0 ～ 9,0
Mechaninės charakteristikos
„Macrobend“ nuostoliai esant 1550 nm	R = 15 mm, 10 posūkių	≤0,03db
	R = 10 mm, 1 -oji	≤0,10dB
	R = 7,5 mm, 1 -oji	≤0,5db
„Macrobend“ nuostolis esant 1625 nm	R = 15 mm, 10 posūkių	≤0,10dB
	R = 10 mm, 1 -oji	≤0,20db
	R = 7,5 mm, 1 -oji	≤1,0dB

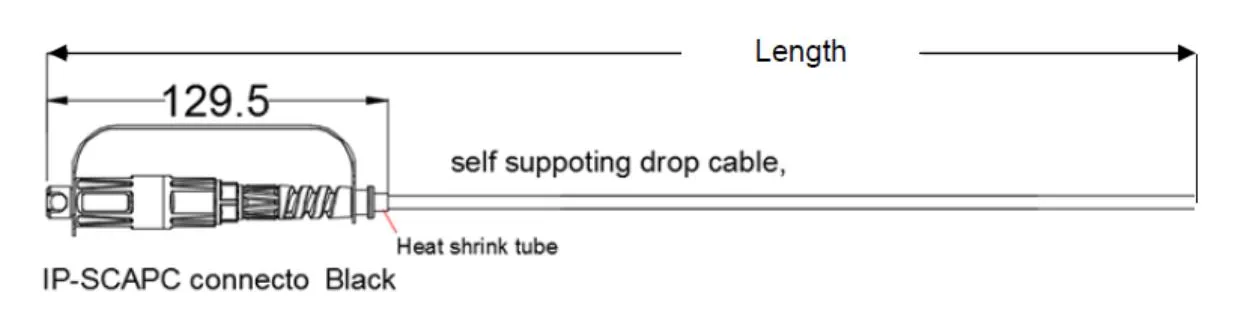

Matmenų brėžinys:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

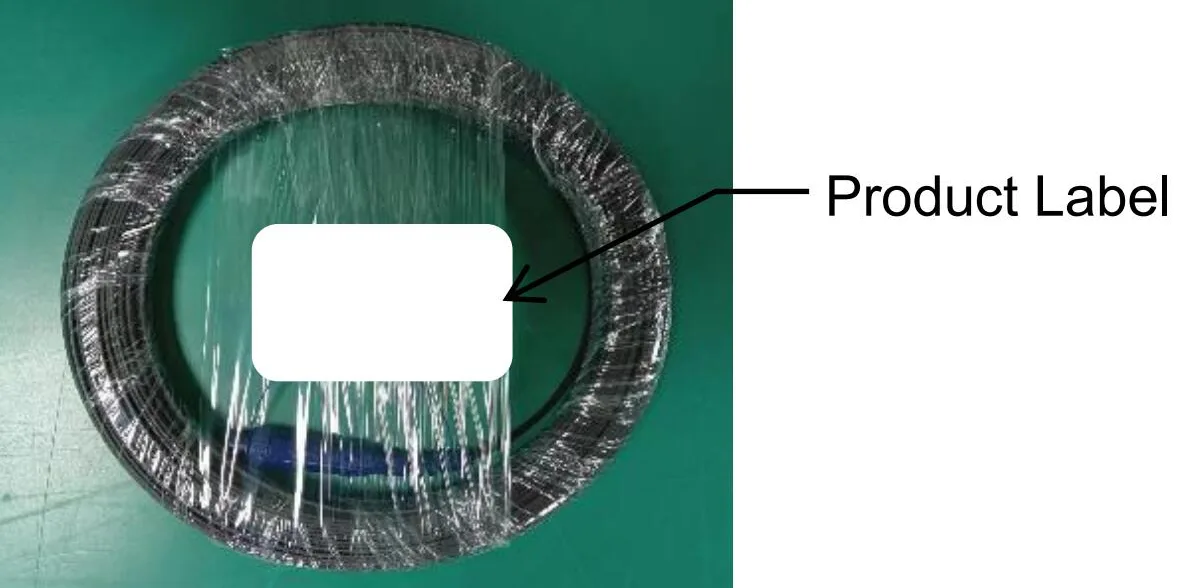

Paketas:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pakuotės reikalavimai:

Kartono dydis ： 600*320*265mm ， Skaidri sandarinimo juosta „I“ šrifto sandarinimo dėžutė.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Medinės plokštės schema:

Medinės plokštės dydis ： 1200 *1000 mm.

Reikalavimai užrišimą: vienas sluoksnis iš šešių dėžučių, sukraunant šešis sluoksnius.

4 viršutinės stačiakampio apsaugos apsauga, tada tvirtai naudokite „#“ šrifto pakavimo diržą.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
