φ5mm nepralaidus pluošto kabelio „Optitap SC/APC“ jungties pleistro laidas

Taikymas:● FTTX/FTTH sistemos● Ethernet programos● CATV nuorodos● Optinio signalo pasiskirstymas● Pasyvūs optiniai tinklai (PON)● „Backbone“, „Horizontalios“ ir „Riser“ programos● Išnešiotos lašo gnybtų dėžutės● lauko zonos; Atšiauria aplinkaSavybės:● Mažas įterpimo praradimas, didelis grąžos prarad......

Siųsti užklausą

Prekės aprašymas

Taikymas:

● FTTX/FTTH sistemos

● Ethernet programos

● CATV nuorodos

● Optinio signalo pasiskirstymas

● Pasyvūs optiniai tinklai (PON)

● „Backbone“, „Horizontalios“ ir „Riser“ programos

● Išnešiotos lašo gnybtų dėžutės

● lauko zonos; Atšiauria aplinka

Savybės:

● Mažas įterpimo praradimas, didelis grąžos praradimas.

● Gerai pakartojamumui ir keitimui.

● 100% įterpimas, grąžinimo nuostoliai, galas veidas ir.

● Trikdžių patikrinimas.

● Puiki mechaninė ištvermė.

● Laikykitės „Telcordia GR-326“ branduolių.

● Užtikrina aukštą optinių kabelių valdymo našumą ir patikimumą.

● Greitas ir lengvas diegimas ir pertvarkymas.

● Paprastas tvarkymas, nereikia specialaus įrankio.

● IP68 atsparus vandeniui.

Patch laido techninė specifikacija

Konstrukcijos	Vienetas	Aprašymai
Pluošto skaičius		Simplex
Bangos ilgis	nm	1310/1550
Įterpimo praradimas	db	≤0,50 (tipiška: 0,3)
Grąžinimo praradimas	db	≥55 (APC)
Kabelinės striukės spalva		Juodas
Kabelio išorinis skersmuo	mm	Φ5.0 (± 0,2)
Pluošto režimas		Vieno režimas: G657 A2
Kabelinės striukės medžiaga		LSZH (UV apsauga ir pasipriešinimas gaisru)
Kabelio svoris	Kg/km	28 （apytiksliai）
Spausdinimo turinys		Pritaikomas
Ilgis	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerancija: ± 0,5m)
Jungties tipas		Įvestis: „Accord Optitap SC/APC“
Jungties tipas		Išvesti
Neperšlampamas laipsnis		IP68
Tempimo stiprumas	N	200
Darbinė temperatūra	℃	-20 ~ +65

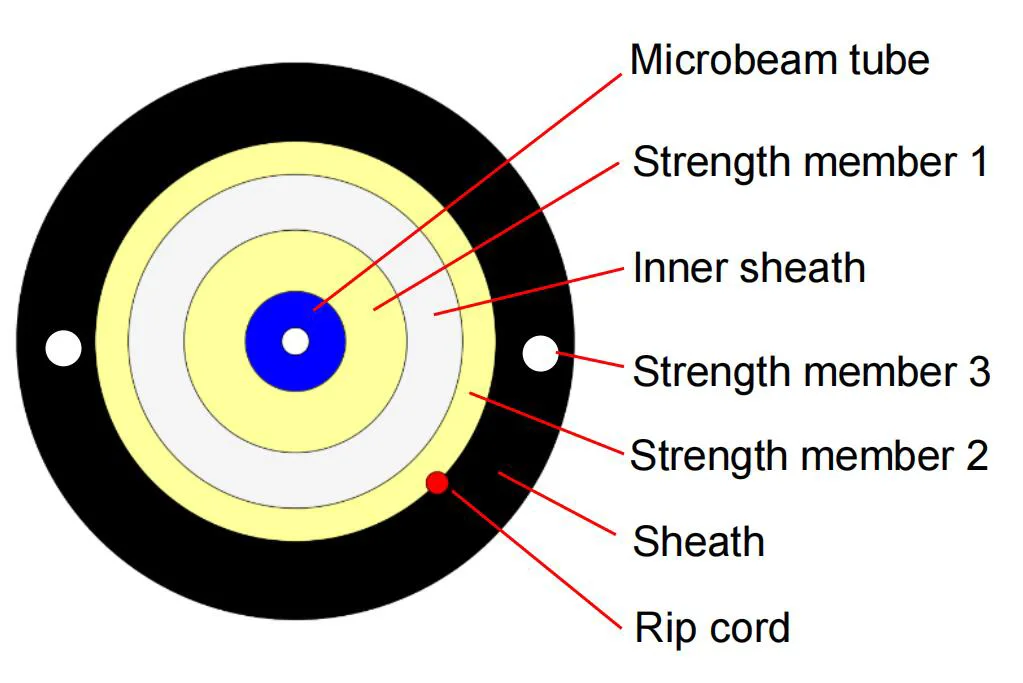

Kabelio skerspjūvis

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabelio struktūros dydis

Daiktas	Turinys	Specifikacijos
Pluoštas	Numeris	1
	Tipas	G.657A2
	Spalva	Mėlyna
Mikrobų vamzdis	Medžiaga	LSZH
	Spalva	Mėlyna
	Skersmuo (mm)	0,9 ± 0,05
Vidinis apvalkalas	Skersmuo (mm)	2,2 ± 0,05
	Storis (mm)	0,4 ± 0,05
	Spalva	Dramblio kaulo/balta/smėlio spalvos
	Medžiaga	LSZH
	1 stiprumo narys	Aramidų verpalai 1100d*3
2 stiprumo narys	Medžiaga	Aramidiniai verpalai
2 stiprumo narys	Kiekis	1100d*7
3 stiprumo narys	Medžiaga	Klijuotas FRP
3 stiprumo narys	Skersmuo (mm)	0,5*2
RIP laidas	Numeris	1
RIP laidas	Spalva	Raudonas
Apvalkalas	Medžiaga	LSZH (UV apsauga ir pasipriešinimas gaisru)
	Skersmuo (mm)	5,0 ± 0,2
	Storis (mm)	1,1 ± 0,1
	Spalva	Juodas
Kabelio svoris	Kg/km	28 ± 3

Optinio pluošto kabelio našumas

Visos kabelio pluošto (gatavos laido pluošto) charakteristikos turi būti bent jau pagal ITU-T rekomendaciją G.657A2 ir turi būti tokia.

Daiktas	Specifikacija
Pluošto tipas	Vienas režimas
Pluošto medžiaga	Silicio dioksidas
Silpnėjimo koeficientas @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Po kabelio susidarymo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelio ribinis bangos ilgis	≤ 1260 nm
Nulio dispersijos bangos ilgis	1300 ~ 1324 nm
Nulio dispersijos nuolydis	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Režimo lauko skersmuo @ 1310 nm	8.5-9.3um
Core / Clad koncentriškumo klaida	≤ 0,5 vienas
Apdangos skersmuo	125,0 ± 0,7 vienas
Apvalkalas ne apskritimi	≤5%
Pirminis dangos skersmuo	242 ± 7
Koncentriškumo pirminė danga / danga	≤10 µm
Dengimo neapibrėžtumas	≤0,7%
Silpimas su kabelio lenkimo praradimu 1 pasukite 1 mandrel 7,5 mm 10 posūkių 1 mandrelis 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

Taikymo temperatūros diapazonas

Darbinė temperatūros diapazonas	: -20 ℃ iki +65 ℃
Sandėliavimo / transporto temperatūros diapazonas	: -20 ℃ iki +65 ℃
Įrengimo temperatūros diapazonas	: -20 ℃ iki +65 ℃

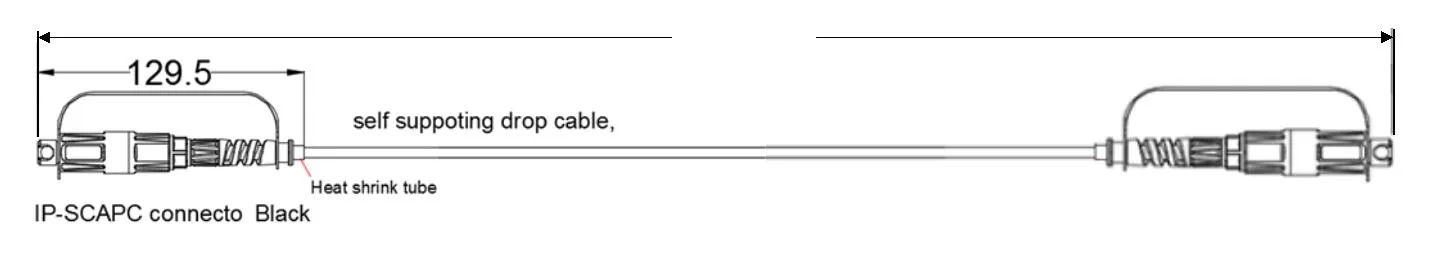

Matmenų brėžinys

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

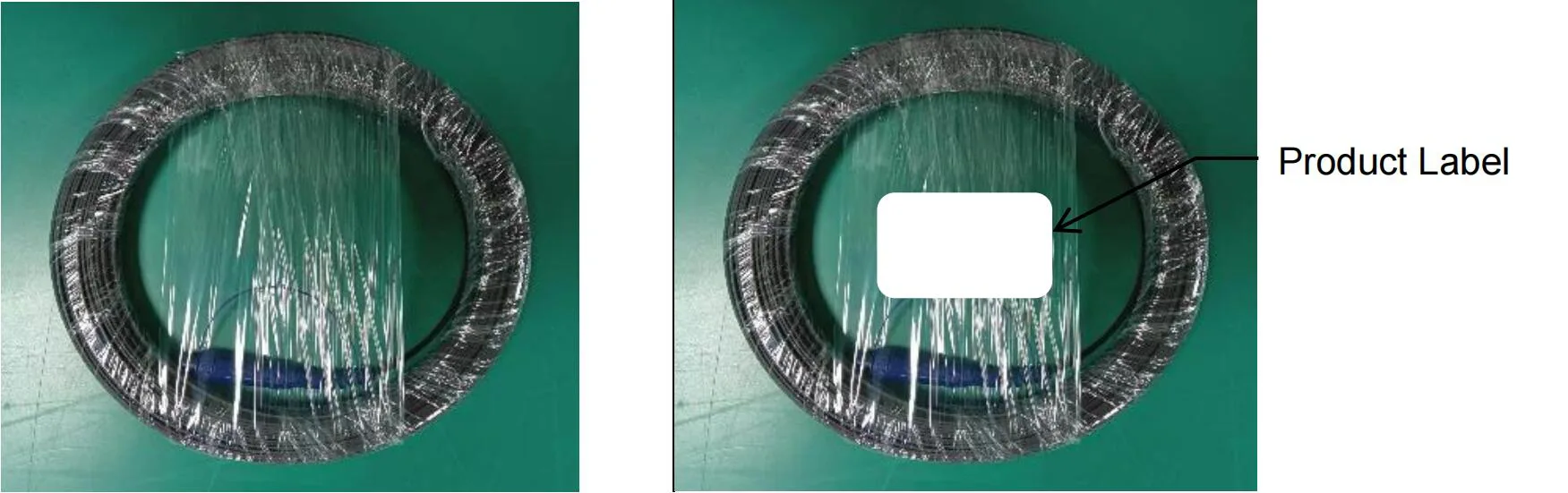

Paketas

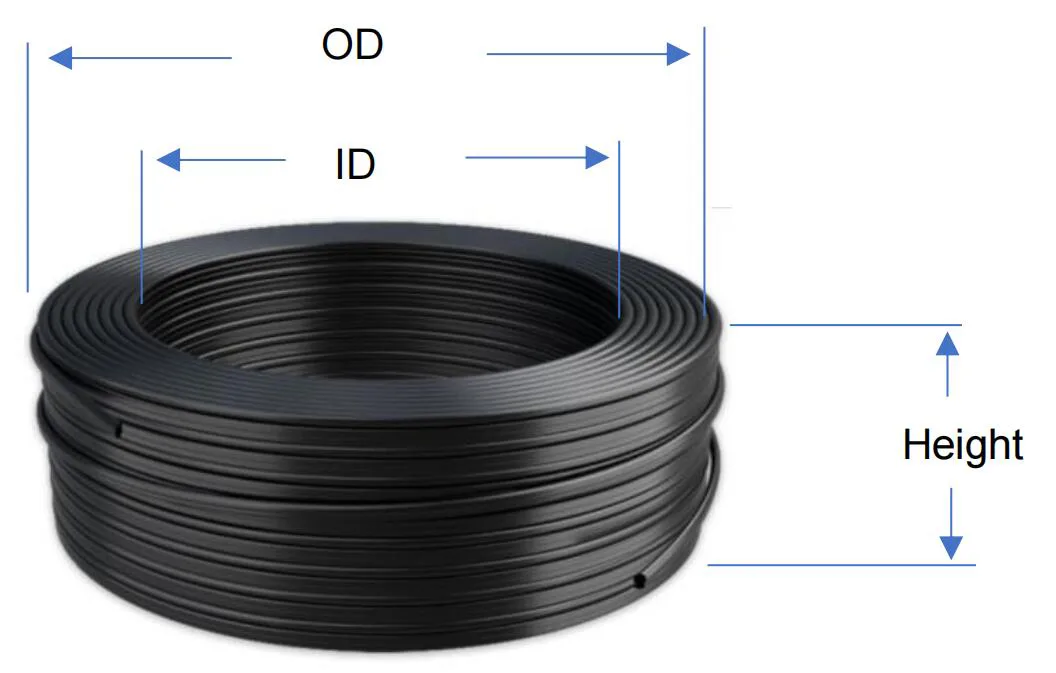

Pluošto ritės apvija:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
