Vieno vamzdžio optinio pluošto kompozitinis viršutinis įžeminimo laidas

„Uni-tube“ optinio pluošto kompozitinis oro įžeminimo laidas (OPGW) yra hibridinis kabelis su optiniu pluoštu, turintis daugybę funkcijų, pvz., oro įžeminimo laidą ir optinį ryšį.

Siųsti užklausą

Prekės aprašymas

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) yra viršutinis hibridinis kabelis su optiniu skaidulu, kuris atlieka daugybę funkcijų, pvz., oro įžeminimo laidą ir optinį ryšį. Skirtingai nuo tradicinių oro įžeminimo laidų, šis gaminys integruoja optinio ryšio komponentus į kabelio konstrukciją, įgyvendindamas elektros perdavimo linijos apsaugos ir informacijos perdavimo integravimą, o tai gali veiksmingai sumažinti elektros energijos ir ryšių tinklų statybos ir eksploatavimo bei priežiūros išlaidas.

Uni-tube optinio pluošto kompozitinio viršutinio įžeminimo laido taikymo sritis

Orientalfiber Uni-tube optinio pluošto kompozitinis įžeminimo laidas daugiausia naudojamas 110KV, 220KV, 500KV, 750KV ir oro aukštos įtampos perdavimo sistemų ryšio linijoms. Be energetikos pramonės, produktas taip pat plačiai naudojamas geležinkelių tranzito, greitkelių, naftos chemijos, kasybos ir kitose pramonės šakose, kurioms reikalinga tiek viršutinė žemės apsauga, tiek didelės spartos optinis ryšys, užtikrinantis stabilų ir efektyvų duomenų perdavimo palaikymą pramoninei gamybai ir eksploatavimui.

Produkto struktūra

Pagrindiniai komponentai

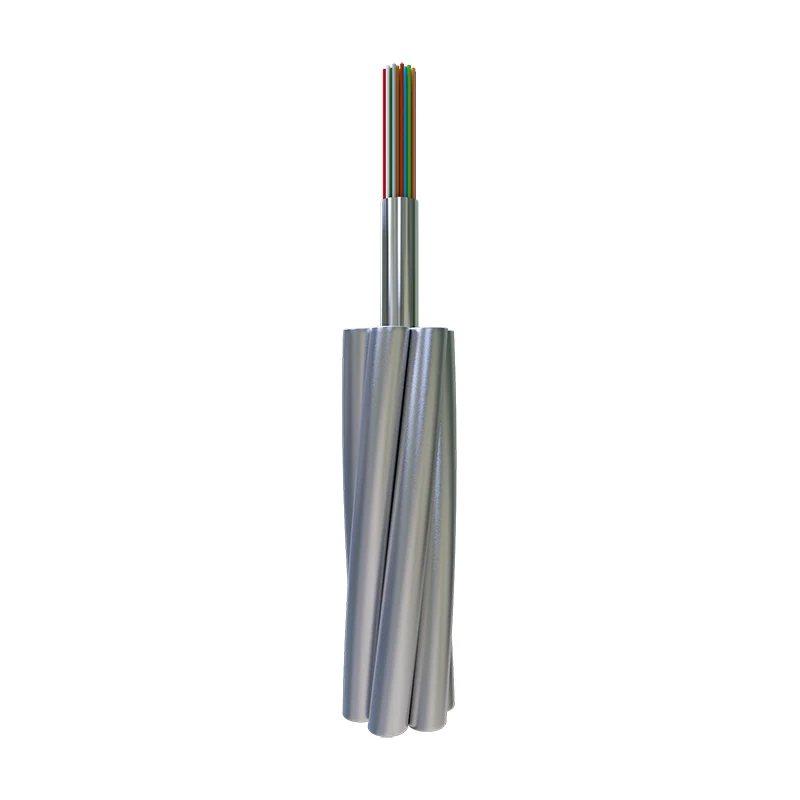

Orientalfiber Uni-tube optinio pluošto kompozitinis viršutinis įžeminimo laidas turi mokslinį ir pagrįstą konstrukcinį dizainą, o jo pagrindiniai komponentai yra optinio pluošto blokas, aliuminio lydinio viela, plieninė šerdis ir išorinis apvalkalas. Šviesolaidžio blokas dedamas į vieną vamzdelį, kuris efektyviai apsaugo šviesolaidį nuo išorinių mechaninių pažeidimų ir aplinkos erozijos; aliuminio lydinio viela ir plieninė šerdis yra atsakingos už tempimo jėgos palaikymą ir kabelio stabilumo užtikrinimą eksploatuojant virš galvos; išorinis apvalkalas pagamintas iš aukštos kokybės anti-senėjimo ir korozijai atsparių medžiagų, prailginančių gaminio tarnavimo laiką.

Struktūriniai pranašumai

„Uni-tube“ optinio pluošto kompozitinės viršutinės įžeminimo vielos vieno vamzdžio konstrukcijos dizainas daro gaminio struktūrą kompaktišką, todėl patogu transportuoti ir montuoti. Tuo pačiu metu pagrįstas vidinių komponentų paskirstymas užtikrina, kad gaminys pasižymi geromis mechaninėmis savybėmis ir komunikacijos našumu, ir gali prisitaikyti prie įvairių atšiaurių lauko sąlygų, tokių kaip stiprus vėjas, stiprus lietus, aukšta temperatūra ir žema temperatūra.

Produkto charakteristikos

Mechaninės eksploatacinės charakteristikos

● Geras atsparumas tempimui: gaminyje yra didelio stiprumo plieno šerdis ir aliuminio lydinio viela, kuri gali atlaikyti didelę tempimo jėgą, prisitaikyti prie ilgų atstumų aukštos įtampos perdavimo linijų viršutinių įrengimo reikalavimų ir užtikrinti, kad kabelis nesutrūktų ir nesideformuotų įprastomis naudojimo sąlygomis.

● Mažas skersmuo, lengvas svoris, maža papildoma apkrova bokštui: lyginant su tradiciniais kompozitiniais antžeminiais įžeminimo laidais, Uni-tube optinio pluošto kompozitinis viršutinis įžeminimo laidas yra mažesnio skersmens ir lengvesnio svorio, o tai gali sumažinti papildomą perdavimo bokšto apkrovą, sumažinti investicijas į bokšto statybą ir pagerinti bendrą elektros perdavimo linijos stabilumą.

Bendravimo našumo charakteristikos

● Lengva pagaminti tinkamą skaidulų perteklinio ilgio optinį bloką: vieno vamzdžio struktūra yra patogi optinio pluošto pertekliaus ilgiui išdėstyti, o tai gali veiksmingai kompensuoti pluošto ilgio pokyčius, atsirandančius dėl temperatūros skirtumo ir mechaninės deformacijos, užtikrinti optinio signalo perdavimo stabilumą ir sumažinti signalo slopinimą perdavimo metu.

● Žemas signalo slopinimas: pasirinktas aukštos kokybės optinis pluoštas turi gerą perdavimo našumą, mažą signalo slopinimą ir gali realizuoti didelės spartos duomenų perdavimą dideliais atstumais, tenkindamas aukštos įtampos perdavimo sistemų ryšio poreikius ir įvairius pramonės scenarijus.

Aplinkos prisitaikymo charakteristikos

● Atsparumas korozijai: gaminio išorinis apvalkalas ir vidiniai metaliniai komponentai yra apdoroti antikorozine technologija, kuri gali atsispirti rūgštaus lietaus, druskos rūko ir kitos atšiaurios aplinkos erozijai ir tinka naudoti pakrantėse, pramoninėse ir kitose vietose, kuriose yra atšiaurių aplinkos sąlygų.

● Atsparumas senėjimui ir aukštai bei žemai temperatūrai: gaminio medžiaga pasižymi geromis anti-senėjimo savybėmis, gali prisitaikyti prie ilgalaikio lauko naudojimo aplinkos ir gali normaliai veikti nuo -40 ℃ iki 80 ℃ temperatūros diapazone, užtikrindama stabilų gaminio veikimą skirtinguose klimato regionuose.

Vieno vamzdžio optinio pluošto kompozitinis įžeminimo laidas daugiausia naudojamas 110KV, 220KV, 500KV, 750KV ir oro aukštos įtampos perdavimo sistemų ryšio linijoms.

Charakteristikos

● Geras atsparumas tempimui

● Mažas skersmuo, lengvas svoris, nedidelė papildoma apkrova bokštui

● Lengva pagaminti atitinkamą perteklinio pluošto optinį bloką

Optinės skaidulos charakteristikos

	Silpninimas				Pralaidumas		Poliarizacijos režimo dispersija
	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Individualus pluoštas	Dizaino nuorodos vertė (M = 20, Q = 0,01 %)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125 μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstrukcijos ir našumas

	Klasifikacija	Medžiaga	Vertė
Statyba	Optinis pluoštas	G652D / G655 ir kt.	2-48
	Apsauginis vamzdelis	Nerūdijančio plieno vamzdis	1,5-6 mm
	Suvyta linija	AS viela/AA viela/Al strypas	1,5-6 mm
	Maks. Skersmuo		18 mm
	Maks. Skerspjūvis		200mm2
Būdingas	Pagal tokius standartus kaip DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Tempiamasis stipris (RTS) (kN)		280
	Maks. Suspaudimo stiprumas (N/100 mm)		2200
	Maks. Trumposios srovės talpa (40 ℃–200 ℃) (kA2s)		100
	Min. Lenkimo spindulys (dinaminis)		20D
	Min. Lenkimo spindulys (statinis)		15D
Aplinkos efektyvumas	Montavimas (℃)		-10 iki +50
	Transportavimas ir eksploatavimas (℃)		-40 iki +65

Pastaba: D yra kabelio skersmuo.

Konkretus tipas ir techniniai duomenys

Nr.	Techniniai duomenys
Nr.	Produkto tipas	Struktūros tipas	Maks. Pluošto skaičius	AS Wire skyrius (mm²)	Skersmuo (mm)	Kabelio svoris (kg/km)	Įvertinkite tempimo stiprumą (kN)	20℃DC Atsparumas (Ω/km)	Trumpalaikė srovės talpa (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optinis blokas 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, optinis blokas 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optinis blokas 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optinis blokas 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mechaninių ir aplinkosaugos bandymų charakteristikos

Prekė	Bandymo metodas	Reikalavimai
Įtampa	IEC 60794-1-2-E1 Apkrova: pagal kabelio struktūrą Mėginio ilgis: ne mažiau kaip 10 m, susieto ilgis ne mažesnis kaip 100 m Trukmė: 1min	40 %RTS be papildomo pluošto deformacijos (0,01 %), jokio papildomo slopinimo (0,03 dB). 60 % RTS pluošto deformacija≤0,25 %, papildomas slopinimas≤0,05 dB (Po bandymo papildomo slopinimo nėra).
Sutraiškyti	IEC 60794-1-2-E3 Apkrova: pagal aukščiau pateiktą lentelę, trys taškai Trukmė: 10min	Papildomas slopinimas esant 1550nm ≤0,05dB/pluoštas; Jokių elementų pažeidimų
Vandens įsiskverbimas	IEC 60794-1-2-F5B Laikas: 1 valanda Mėginio ilgis: 0,5 m Vandens aukštis: 1 m	Nėra vandens nutekėjimo.
Temperatūros važiavimas dviračiu	IEC 60794-1-2-F1 Mėginio ilgis: ne mažiau kaip 500 m Temperatūros diapazonas: -40 ℃ iki +65 ℃ Ciklai: 2 Temperatūros ciklo bandymo trukmė: 12 val	Silpninimo koeficiento pokytis turi būti mažesnis nei 0,1 dB/km esant 1550 nm.
