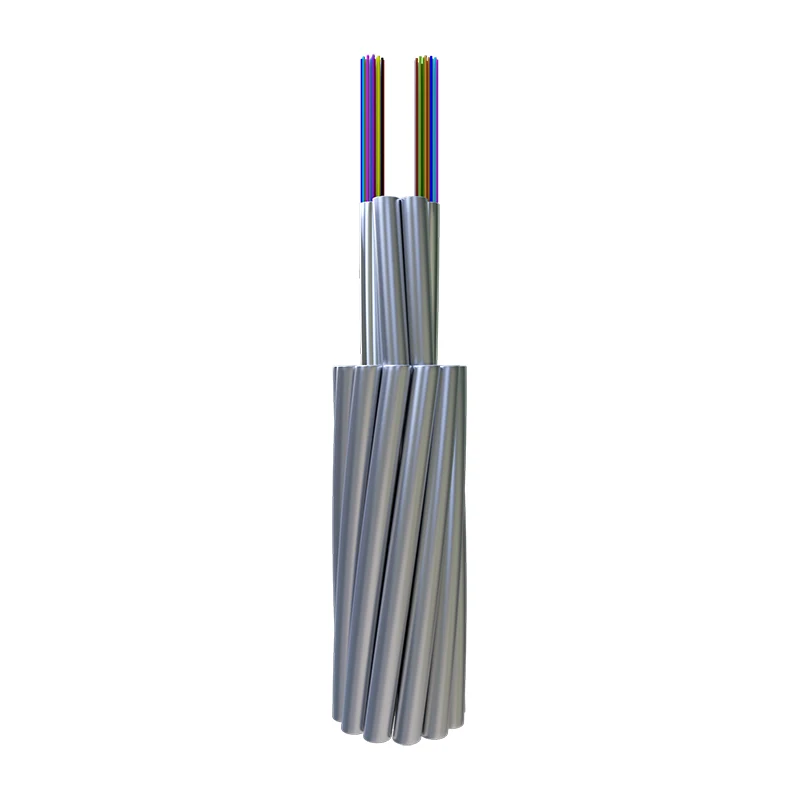

Suvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo viela

Orientalfiber pluoštinio vamzdelio optinio pluošto kompozitinis įžeminimo laidas (OPGW) yra daugiafunkcis viršutinis hibridinis kabelis iš Orientalfiber, patikimo Kinijos gamintojo ir tiekėjo. Šis OPGW integruoja optines skaidulas į suvystytą vamzdelio struktūrą, kuri tarnauja ir kaip viršutinis įžeminimo laidas, ir kaip didelės talpos optinė ryšio terpė. Jis sukurtas taip, kad užtikrintų stabilų duomenų perdavimą, tvirtą mechaninį našumą ir ilgalaikį patvarumą naudojant viršutinę diegimo aplinką. Produktas tinka elektros tinklų, geležinkelių ir kitiems infrastruktūros projektams, kur būtina kombinuota apsauga nuo žaibo ir ryšio patikimumas.

Siųsti užklausą

Prekės aprašymas

Šiuolaikinėje elektros tinklo statyboje dar niekada nebuvo didesnės tuo pačiu metu teikiamos aukštos įtampos perdavimo ir didelės spartos duomenų perdavimo poreikis.Rytietiškas pluoštassiūlo specializuotąSuvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo viela (OPGW), sudėtingas hibridinis kabelis, skirtas pakeisti tradicinius ekraninius laidus. Integruojant optines skaidulas į metalinę konstrukciją, mūsų OPGW suteikia dviejų funkcijų sprendimą: užtikrina patikimą apsaugą nuo žaibo aukštos įtampos linijoms ir yra telekomunikacijų ir tinklo automatizavimo pagrindas.

Produkto apibrėžimas: dvigubo vaidmens infrastruktūra

TheSuvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo vielayra oro kabelis, atliekantis įprasto įžeminimo laido funkcijas (saugantis perdavimo liniją nuo žaibo smūgių ir trumpojo jungimo srovių), talpinant optines skaidulas duomenims perduoti. Ši susukta konstrukcija užtikrina didesnį skaidulų skaičių ir didesnį patvarumą, todėl tai yra tinkamiausias pasirinkimas statant pagrindinį tinklą elektros energijos tiekimo sektoriuje.

Strateginė vertė pirkimams ir inžinerijai

RenkantisRytietiškas pluoštasnes jūsų tiekimo partneris užtikrina, kad jūsų infrastruktūra atitiktų griežtus 2026 m. energetikos kraštovaizdžio reikalavimus. Pagrindiniai pirkimo pranašumai yra šie:

Didelis skaidulų tankis:Mūsų susuktų vamzdžių dizainas talpina daug daugiau skaidulų nei centrinio vamzdelio versijos, o tai palaiko ateities tinklo plėtrą, skirtą 5G ir išmaniojo tinklo IoT.
Optimizuota trumpojo jungimo talpa:Sukurta valdyti dideles trikčių sroves nepažeidžiant viduje esančių optinių skaidulų vientisumo.
Sumažėjusios gyvavimo ciklo išlaidos:Kai tarnavimo laikas atitinka pačią perdavimo liniją,Suvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo vielasumažina dažnos priežiūros ar atnaujinimo poreikį.
Pasaulinė logistika ir mastai:Turėdami 20 milijonų dolerių metinę produkciją, teikiame gamybos mastą, reikalingą 500 KV ir 750 KV nacionalinio lygio infrastruktūros projektams palaikyti.

Techninės charakteristikos ir našumo pranašumai

TheRytietiškas pluoštasOPGW gaminamas tiksliai, kad būtų užtikrintas klestėjimas nepastovioje lauko aplinkoje:

Mechaninis stabilumas:Tikslus proceso valdymas užtikrina, kad pluoštai išliks be įtempių net esant stipriam vėjui, ledo apkrovai ar didelėms montavimo jėgoms.
Šiluminė apsauga:Susukti vamzdžiai užpildyti specializuotais junginiais, kurie apsaugo pluoštus nuo didelio karščio, atsirandančio elektros linijos trumpojo jungimo metu.
Atsparumas korozijai:Naudojant aliuminiu dengto plieno (ACS) ir aliuminio lydinio laidus, kabelis yra labai atsparus aplinkos blogėjimui pakrantės ar pramoninėse zonose.
Didelio skersmens parinktys:Specialiai sukurta taip, kad atitiktų naujų aukštos įtampos perdavimo sistemų mechaninius reikalavimus (nuo 110 KV iki 750 KV).

Išsamios specifikacijos ir dizaino parametrai

Techninė konfigūracijaSuvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo vielagali būti pritaikytas pagal konkrečius projekto ilgio ir elektros reikalavimus:

Funkcija	Standartinė specifikacija	Eksploatacijos pranašumas
Įtampos laipsnis	110KV, 220KV, 500KV, 750KV	Universalus regioniniams ir nacionaliniams tinklams.
Pluošto skaičius	Iki 144 skaidulų (ar daugiau pagal pageidavimą)	Palaiko didžiulį duomenų pralaidumą.
Medžiagos sudėtis	ACS (aliuminiu plakiruotas plienas) + AA (aliuminio lydinys)	Aukštas stiprumo ir svorio santykis.
Standartų laikymasis	IEEE 1138, IEC 60794-4	Užtikrina pasaulinį sąveikumą ir saugumą.

Pagrindinės programos: išmaniojo tinklo įgalinimas

TheSuvyta vamzdinė optinio pluošto kompozitinė viršutinė įžeminimo vielaišRytietiškas pluoštasyra svarbi sudedamoji dalis keliuose pagrindiniuose sektoriuose:

Aukštos įtampos perdavimas:Pirminis įžeminimo laidas naujai pastatytoms 220KV ir 500KV linijoms, siūlantis žaibo ekranavimą ir įžeminimą.
Maitinimo tinklo komunikacija:Transformatorinių stočių stebėjimas realiu laiku, nuotolinė apskaita ir apsauginė relė.
Plačiajuostis ryšys:Perteklinių skaidulų pajėgumų nuoma telekomunikacijų operatoriams kaimo ar tolimojo duomenų perdavimo reikmėms.
Išmaniojo tinklo valdymas:Palengvina mažos delsos ryšį, reikalingą automatiniam gedimų aptikimui ir tinklelio savaiminiam išgydymui.

Charakteristikos

● Tikslus proceso valdymas, užtikrinantis gerą mechaninį ir temperatūros veikimą

● Didesnis skersmuo ir daugiau optinių skaidulų

● Stabili konstrukcija ir didelis patikimumas

● Didelis atsparumas tempimui ir didelė trumpalaikė srovė

Optinės skaidulos charakteristikos

	Silpninimas				Pralaidumas		Poliarizacija Režimo dispersija
	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Individualus Pluoštas	Dizainas Nuorodos vertė (M = 20, Q = 0,01 %)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125 μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstrukcijos ir našumas

	Klasifikacija	Medžiaga	Vertė
Statyba	Optinis pluoštas	G652D / G655 ir kt.	2-144
	Apsauginis vamzdelis	Nerūdijančio plieno vamzdis	1,5-6 mm
	Suvyta linija	AS viela/AA viela/Al strypas	1,5-6 mm
	Maks. Skersmuo		30 mm
	Maks. Skerspjūvis		500 mm²
Būdingas	Pagal DL/T standartus 832, IEC60794-4-10, IEEE1138
	Maks. Tempiamasis stipris (RTS) (kN)		700
	Maks. Suspaudimo stiprumas (N/100 mm)		3000
	Maks. Trumposios srovės talpa (nuo 40 ℃ iki 200 ℃) (kA2s)		2000
	Min. Lenkimo spindulys (dinaminis)		20D
	Min. Lenkimo spindulys (statinis)		15D
Aplinka Spektaklis	Montavimas (℃)		-10 iki +50
	Transportavimas ir eksploatavimas (℃)		-40 iki +65

Pastaba: D yra kabelio skersmuo.

Konkretus tipas ir techniniai duomenys

Nr.	Techniniai duomenys
Nr.	Produkto tipas	Struktūros tipas	Maks. Pluoštas Suskaičiuoti	AS Wire skyrius (mm2)	Skersmuo (mm)	Kabelio svoris (kg/km)	Įvertinkite tempimo stiprumą (kN)	20℃DC Atsparumas (Ω/km)	Trumpalaikė srovės talpa (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, optinis blokas 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optinis blokas 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optinis blokas 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, optinis blokas 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optinis blokas 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, optinis blokas 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , optinis blokas 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optinis blokas 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optinis blokas 1/2.8	36	≈120	14.6	≤700	≥ 95	≤0,55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optinis blokas 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥ 110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optinis blokas 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optinis blokas 2/2.9	72	≈120	15.2	≤711	≥ 96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optinis blokas 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optinis blokas 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optinis blokas 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optinis blokas 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optinis blokas 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optinis blokas 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optinis blokas 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥ 170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, optinis blokas 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optinis blokas 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optinis blokas 1/3.2	48	≈150	16.6	≤747	≥ 95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, optinis blokas 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optinis blokas 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, optinis blokas 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, optinis blokas 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, optinis blokas 1/3.5	48	≈180	18.2	≤1372	≥ 252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, optinis blokas 1/3.5	48	≈180	18.2	≤1255	≥ 211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, optinis blokas 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥ 234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, optinis blokas 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥ 262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Optinis blokas 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤0,38	≥243,4

Mechaninių ir aplinkosaugos bandymų charakteristikos

Prekė	Testas Metodas	Reikalavimai
Įtampa	IEC 60794-1-2-E1 Įkelti: pagal kabelio struktūrą Pavyzdys ilgis: ne mažiau kaip 10 m, susietas ilgis ne mažesnis kaip 100 m Trukmė laikas: 1min	40% RTS jokio papildomo pluošto įtempimo (0,01 %), nėra papildomo slopinimas (0,03 dB). 60% RTS pluošto deformacija≤0,25%, papildomai slopinimas≤0,05dB (Nr papildomas slopinimas po bandymo).
Sutraiškyti	IEC 60794-1-2-E3 Įkelti: pagal aukščiau pateiktą lentelę, trys taškai Trukmė laikas: 10min	Papildomas slopinimas esant 1550nm ≤0,05dB/pluoštas; Jokių elementų pažeidimų
Vanduo Skverbtis	IEC 60794-1-2-F5B Laikas : 1 valanda Mėginio ilgis: 0,5 m Vanduo aukštis: 1m	Nr vandens nutekėjimas.
Temperatūra Važiavimas dviračiu	IEC 60794-1-2-F1 Pavyzdys ilgis: ne mažiau 500 m Temperatūra diapazonas: -40 ℃ iki +65 ℃ Ciklai: 2 Temperatūra važiavimo dviračiu bandymo trukmė: 12h	The slopinimo koeficiento pokytis turi būti mažesnis nei 0,1 dB/km esant 1550 nm.

Dažnai užduodami klausimai (DUK)

Kodėl aukštosios įtampos linijoms suvyta vamzdinė OPGW yra geresnė?

Susukto vamzdžio konstrukcija leidžia pasiekti didesnį kabelio skersmenį ir didesnį skaidulų skaičių. Jis taip pat tolygiau paskirsto mechaninį įtempį per kabelį, kuris yra gyvybiškai svarbus ilgo tarpatramio sankryžoms, naudojamoms 500 KV ir 750 KV linijose.

Kaip Orientalfiber užtikrina OPGW kokybę?

Dirbame pagal ISO9001 kokybės valdymo ir ISO45001 saugos sistemas. Prieš išsiunčiant kiekviena pluoštinio optinio pluošto kompozitinio viršutinio įžeminimo laido partija yra kruopščiai išbandoma dėl atsparumo tempimui, atsparumo gniuždymui ir trumpojo jungimo veikimo.

Ar šis kabelis gali būti naudojamas esamose linijose?

Nors dažnai naudojamas „naujai pastatytoms“ linijoms, OPGW dažnai naudojamas pakeisti esamus tradicinius įžeminimo laidus tinklo modernizavimo projektų metu, siekiant pridėti ryšio galimybes seniems maršrutams.
