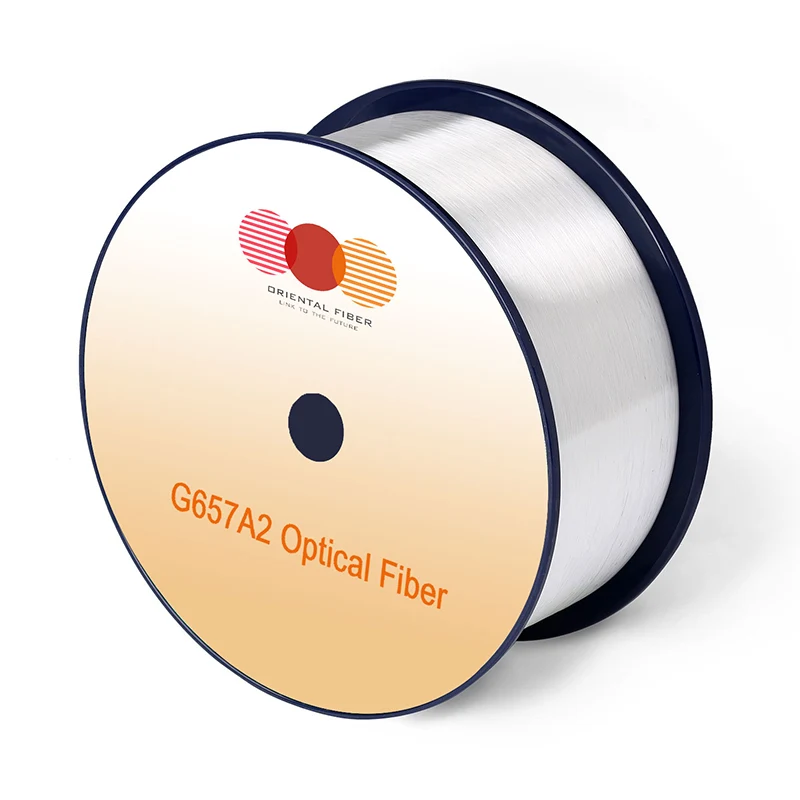

Vienmodės optinės skaidulos G.657.A2

Vienmodės optinės skaidulos G.657.A2 derina puikias savybes: puikų mažą makrolenkimo jautrumą ir žemą vandens smailės lygį. Jis visiškai optimizuotas naudoti O-E-S-C-L juostoje (1260-1625 nm). Lenkimui nejautri charakteristika ne tik garantuoja L juostos taikymą, bet ir leidžia lengvai montuoti be per daug priežiūros laikant skaidulą, ypač FTTH tinklo programoms. Galima sumažinti pluošto kreipiklio jungties lenkimo spindulį ir minimalų lenkimo spindulį sieniniuose ir kampiniuose įrenginiuose.

Siųsti užklausą

Prekės aprašymas

„Orientalfiber“ teikia profesionalaus lygio vieno režimo optinio pluošto G.657.A2 sprendimus, sukurtus taip, kad atitiktų griežtus šiuolaikinio FTTH (Fiber to the Home) ir didelės spartos duomenų perdavimo reikalavimus. Kaip pagrindinis Jiangsu Xuben Photoelectric Technology Co., Ltd. produktas, mes suprantame, kad tinklo patikimumas priklauso nuo šviesolaidžio, kuris gali atlaikyti griežtus fizinius suvaržymus nepažeidžiant signalo vientisumo. Mūsų G.657.A2 šviesolaidis sukurtas specialiai montuotojams ir tinklo operatoriams, kuriems reikalingas mažas makro lenkimo jautrumas ir stabilus veikimas visame O-E-S-C-L spektre.

Lenkimams nejautrios technologijos inžinerinė vertė

Pagrindiniai optinio našumo pranašumai

Viso dažnio juostos optimizavimas: apima visą spektrą nuo 1260 nm iki 1625 nm, užtikrinant nuolatinį didelės talpos duomenų srauto perdavimą būsimų tinklo atnaujinimų metu.

Low Water Peak technologija: pašalina slopinimo kliūtis E-juostoje, žymiai padidindama spektrinį efektyvumą.

Tikslūs geometriniai matmenys: išskirtinis geometrinių parametrų nuoseklumas užtikrina itin mažus nuostolius atliekant didelio masto mechaninio sujungimo ir suliejimo sujungimo operacijas.

Specifikacijos

Charakteristikos		Sąlygos	Nurodytos vertės	Vienetai
Optinės charakteristikos
Silpninimas		1310 nm	≤0,35	[dB/km]
		1383 nm (po H2 senėjimo)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1490 nm	≤0,23	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Slopinimas vs bangos ilgis Maks. α skirtumas		1285–1330 nm, atsižvelgiant į 1310 nm	≤0,03	[dB/km]
Slopinimas vs bangos ilgis Maks. α skirtumas		1525–1575 nm, atsižvelgiant į 1550 nm	≤0,02	[dB/km]
Nulinės dispersijos bangos ilgis (λ0)		--	1300-1324	[nm]
Nulinės dispersijos nuolydis (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Maksimalus individualus pluoštas	--	≤0,1	[ps/√km]
	Nuorodos dizaino vertė (M = 20, Q = 0,01 %)	--	≤0,06	[ps/√km]
	Tipinė vertė	--	0.04	[ps/√km]
Kabelio ribinis bangos ilgis (λCC)		--	≤1260	[nm]
Režimo lauko skersmuo (MFD)		1310 nm	8.4-9.2	[μm]
Režimo lauko skersmuo (MFD)		1550 nm	9.3-10.3	[μm]
Veiksmingas grupės lūžio indeksas (Ne)		1310 nm	1.466	--
Veiksmingas grupės lūžio indeksas (Ne)		1550 nm	1.467	--
Taškų nutrūkimai		1310 nm	≤0,05	[dB]
Taškų nutrūkimai		1550 nm	≤0,05	[dB]
Geometrinės charakteristikos
Apvalkalo skersmuo		--	125,0±0,7	[μm]
Dengimo ne apskritas		--	≤0,7	[%]
Dangos skersmuo		--	235-245	[μm]
Dangos ir dangos koncentriškumo klaida		--	≤12,0	[μm]
Dangos neapskritumas		--	≤6,0	[%]
Šerdies apvalkalo koncentriškumo klaida		--	≤0,5	[μm]
garbanos (spindulys)		--	≥4	[m]
Pristatymo ilgis		--	Iki 50,4	[km/rite]
Aplinkos charakteristikos		1310 nm, 1550 nm ir 1625 nm
Temperatūros priklausomybės sukeltas slopinimas		-60 ℃ iki +85 ℃	≤0,05	[dB/km]
Temperatūros ir drėgmės sukeltas slopinimas		-10°C iki +85°C, 98% RH	≤0,05	[dB/km]
Vandens mirkymo priklausomybės sukeltas slopinimas		23°C, 30 dienų	≤0,05	[dB/km]
Drėgno šilumos priklausomybės sukeltas slopinimas		85°C ir 85% RH, 30 dienų	≤0,05	[dB/km]
Senėjimas sausu karščiu		85 ℃, 30 dienų	≤0,05	[dB/km]
Mechaninė specifikacija
Įrodinėjimo testas		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
Makro-lenkimo sukeltas slopinimas	10 apsisukimų aplink 15 mm spindulio šerdį	1550 nm	≤0,03	[dB]
	10 apsisukimų aplink 15 mm spindulio šerdį	1625 nm	≤0,1	[dB]
	1 Apsukite 10 mm spindulio šerdį	1550 nm	≤0,1	[dB]
	1 Apsukite 10 mm spindulio šerdį	1625 nm	≤0,2	[dB]
	1 Apsukite 7,5 mm spindulio šerdį	1550 nm	≤0,5	[dB]
	1 Apsukite 7,5 mm spindulio šerdį	1625 nm	≤1,0	[dB]
Dangos juostos jėga		tipinė vidutinė jėga	1.5	[N]
Dangos juostos jėga		didžiausia jėga	1,3-8,9	[N]
Dinaminio nuovargio parametras (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Žvelgiant iš pasaulinės viešųjų pirkimų perspektyvos, atrankaVienmodės optinės skaidulos G.657.A2iš Orientalfiber yra strateginis sprendimas sumažinti ilgalaikes veiklos išlaidas (OPEX).

1. Naršymas sudėtingose architektūrinėse aplinkose
2. Visiškas suderinamumas su senąja infrastruktūra
3. Patikimas našumas didelės spartos sistemoms

„Oriental Fiber“ gamybos meistriškumas

Gamybos mastas: 20 milijonų JAV dolerių metinės produkcijos vertės turime galimybę vykdyti didelio masto telekomunikacijų operatorių konkursus ir pramonės projektus.

Kokybės laikymasis: mūsų grupė turi ISO9001 ir ISO45001 sertifikatus, užtikrinančius, kad vieno režimo optinis pluoštas G.657.A2 atitinka aukščiausius tarptautinius mechaninio stiprumo ir optinio grynumo standartus.

Pasaulinis pripažinimas: mūsų produktai yra naudojami visame pasaulyje elektros energijos tinkluose, geležinkelio tranzito ir greitkelių ryšių sistemose, todėl nuolat sulaukiame teigiamų atsiliepimų dėl jų patvarumo atšiaurioje inžinerinėje aplinkoje.

Įvairūs taikymo scenarijai

FTTH didelės spartos plačiajuostis ryšys: optimizuotas gyvenamųjų namų nuleidžiamiems kabeliams ir sudėtingiems patalpų laidams.

Duomenų centro pataisymas: įgalina tankų, organizuotą laidą ribotoje serverių stelažų erdvėje.

Optiniai komponentai: tinkamiausias pasirinkimas gaminant aukštos kokybės PLC skirstytuvus, kotelius ir pataisymo laidus.

Pramonės priekinės jungtys: užtikrina stabilias greitkelių ir geležinkelio tranzito stebėjimo sistemų jungtis.

Dažnai užduodami klausimai (DUK)

Kl.: Ar vieno režimo optinis pluoštas G.657.A2 gali būti sujungtas su standartiniu G.652.D pluoštu?

A: Taip. Režimo lauko skersmuo sukurtas taip, kad būtų suderinamas, užtikrinant minimalų sujungimo praradimą ir todėl tai yra standartinis pasirinkimas atnaujinant esamus tinklus.

K: Ar „Orientalfiber“ teikia visus tinklo sprendimus?

A: Visiškai. Kaip „Jiangsu Xuben Photoelectric Technology Co., Ltd.“ dalis, valdome keturias atskiras gamyklas: patalpų šviesolaidinio kabelio, lauko šviesolaidinio kabelio, ODN optinių komponentų ir optinio tinklo įrangos, todėl galime teikti visapusiškus šviesolaidinio tinklo sprendimus.

K: Kokius tarptautinius standartus atitinka šis pluoštas?

A: Mūsų vieno režimo optinis pluoštas G.657.A2 atitinka ITU-T G.657.A2 ir IEC 60793-2-50 tipo B1.3/B6.a2 specifikacijas.
