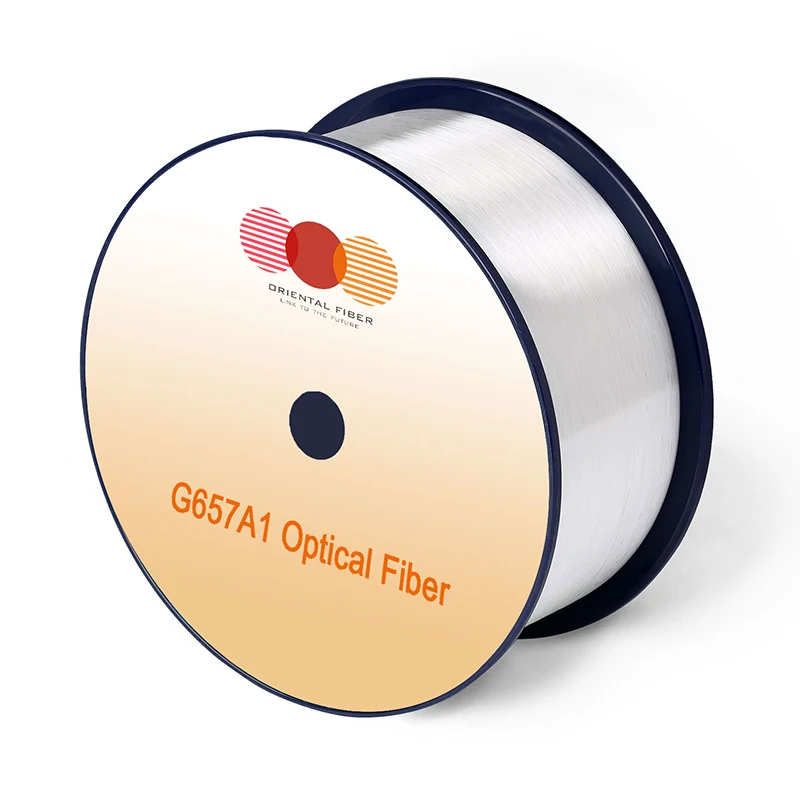

Vienmodės optinės skaidulos G.657.A1

Vienmode Optical Fiber G.657.A1 iš Orientalfiber sukurtas šiuolaikiniams šviesolaidiniams tinklams, kuriems reikalingas lankstumas, stabilus perdavimas ir lengvas montavimas. Kaip patikimas Kinijos gamintojas ir tiekėjas, „Orientalfiber“ siūlo G.657.A1 skaidulą, optimizuotą O-E-S-C-L juostos (1260–1625 nm) programoms, pasižymintį dideliu atsparumu lenkimo nuostoliams ir nuoseklų veikimą tankioje aplinkoje, pvz., FTTx ir patalpų kabelių sistemose.

Siųsti užklausą

Prekės aprašymas

Vieno režimo optinis pluoštas G.657.A1 yra sukurtas taip, kad išlaikytų stabilų optinį našumą net esant mažam lenkimo spinduliui. Palyginti su įprastomis skaidulomis, jis žymiai sumažina makro lenkimo nuostolius, todėl tinka vidaus kabeliams, prieigos tinklams ir kompaktiškoms optinio paskirstymo sistemoms.

Praktiškai šis pluoštas dažnai naudojamas aplinkoje, kurioje montuotojai susiduria su ribota erdve, pvz., sujungimo dangteliais, paskirstymo dėžėmis ir sieninėmis spintelėmis. Patobulinta lenkimo tolerancija padeda sumažinti montavimo jautrumą ir sumažina veikimo pablogėjimo riziką dėl netinkamo valdymo.

Pagrindiniai pirkimų pranašumai

Sumažėjusi montavimo rizika

Optimizuotas vieno režimo optinio pluošto G.657.A1 lenkimo našumas leidžia montuotojams dirbti su mažesniais lenkimo spinduliais, nesukeliant pernelyg didelio signalo praradimo. Tai ypač naudinga vykdant FTTx projektus ir vidaus maršruto parinkimo scenarijus, kur erdvė yra ribota.

Plačiajuostis suderinamumas

Palaiko visą O-E-S-C-L juostą (1260–1625 nm), todėl tinka dabartiniams ir būsimiems tinklo atnaujinimams. Tai užtikrina suderinamumą su L juostos programomis ir tolimojo perdavimo reikalavimais.

Mažesnė bendra projekto kaina

Sumažindamas su lenkimu susijusius nuostolius ir sumažindamas pertvarkymą montuojant, šis pluoštas padeda sumažinti bendras diegimo išlaidas. Tai taip pat sumažina griežtų tvarkymo sąlygų poreikį laidų laikymo ir montavimo metu.

Stabilus sujungimo našumas

Tikslūs geometriniai parametrai užtikrina mažus sujungimo nuostolius ir didelį efektyvumą skaidulų sujungimo metu, o tai svarbu didelės apimties tinklų statybos projektams.

Tipinės programos

FTTx prieigos tinklai

Vieno režimo optinis pluoštas G.657.A1 plačiai naudojamas šviesolaidžio į namus ir šviesolaidžio į pastatą diegimuose, kur dažni vingiai ir tankus maršrutas.

Didelės spartos vidaus optiniai kabeliai

Tinka didelės spartos duomenų perdavimui pastatuose, duomenų centruose ir biurų aplinkoje, kur reikalingas kompaktiškas kabelių valdymas.

Specializuoti trumpo žingsnio kabeliai

Idealiai tinka kabeliams, kuriems taikomi griežti lenkimo spindulio reikalavimai, įskaitant juostinius kabelius ir mikro kabelius, naudojamus sudėtingose maršruto sistemose.

Didelio našumo optiniai tinklai

Palaiko perdavimą dideliais atstumais ir dideliu bitų dažniu su mažu PMD, užtikrinant stabilų našumą pagrindinio ir prieigos tinklo sluoksniuose.

Specifikacijos

Charakteristikos		Sąlygos	Nurodytos vertės	Vienetai
Optinės charakteristikos
Silpninimas		1310 nm	≤0,35	[dB/km]
		1383 nm (po H2 senėjimo)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Slopinimas vs bangos ilgis Maks. α skirtumas		1285–1330 nm, atsižvelgiant į 1310 nm	≤0,03	[dB/km]
Slopinimas vs bangos ilgis Maks. α skirtumas		1525–1575 nm, atsižvelgiant į 1550 nm	≤0,02	[Db/km]
Dispersijos koeficientas		1285-1340 nm	-3,5–3,5	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Nulinės dispersijos bangos ilgis (λ0)		--	1300-1324	[nm]
Nulinės dispersijos nuolydis (S0)		--	≤0,092	[ps/(nm2·km)]
Tipinė vertė		--	0.086	[ps/(nm2·km)]
PMD	Maksimalus individualus pluoštas	--	≤0,1	[ps/√km]
	Nuorodos dizaino vertė (M = 20, Q = 0,01 %) (M = 20, Q = 0,01 %)	--	≤0,06	[ps/√km]
	Tipinė vertė	--	0.04	[ps/√km]
Kabelio ribinis bangos ilgis (Λcc)		--	≤1260	[nm]
Režimo lauko skersmuo (MFD)		1310 nm	8.4-9.2	[μm]
Režimo lauko skersmuo (MFD)		1550 nm	9.3-10.3	[μm]
Veiksmingas grupės lūžio indeksas (Ne)		1310 nm	1.466	--
Veiksmingas grupės lūžio indeksas (Ne)		1550 nm	1.467	--
Taškų nutrūkimai		1310 nm	≤0,05	[Db]
Taškų nutrūkimai		1550 nm	≤0,05	[Db]
Geometrinės charakteristikos
Apvalkalo skersmuo		--	125,0±0,7	[μm]
Dengimo ne apskritas		--	≤0,7	[%]
Dangos skersmuo		--	235-245	[μm]
Dangos ir dangos koncentriškumo klaida		--	≤12,0	[μm]
Dangos neapskritumas		--	≤6,0	[%]
Šerdies apvalkalo koncentriškumo klaida		--	≤0,5	[μm]
garbanos (spindulys)		--	≥4	[m]
Pristatymo ilgis		--	Iki 50,4	[km/rite]
Aplinkos charakteristikos		1310 nm, 1550 nm ir 1625 nm
Temperatūros priklausomybės sukeltas slopinimas		-60 ℃ iki +85 ℃	≤0,05	[Db/km]
Temperatūros ir drėgmės sukeltas slopinimas		-10°C iki +85°C, 98% RH	≤0,05	[Db/km]
Vandens mirkymo priklausomybės sukeltas slopinimas		23°C, 30 dienų	≤0,05	[Db/km]
Drėgno šilumos priklausomybės sukeltas slopinimas		85°C ir 85% RH, 30 dienų	≤0,05	[Db/km]
Senėjimas sausu karščiu		85 ℃, 30 dienų	≤0,05	[Db/km]
Mechaninė specifikacija
Įrodinėjimo testas		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro-lenkimo sukeltas nuostolis	10 apsisukimų aplink 15 mm spindulio šerdį	1550 nm	≤0,25	[Db]
	10 apsisukimų aplink 15 mm spindulio šerdį	1625 nm	≤1,0	[Db]
	1 Apsukite 10 mm spindulio šerdį	1550 nm	≤0,75	[Db]
	1 Apsukite 10 mm spindulio šerdį	1625 nm	≤1,5	[Db]
Dangos juostos jėga		tipinė vidutinė jėga	1.5	[N]
Dangos juostos jėga		didžiausia jėga	1,3-8,9	[N]
Dinaminio nuovargio parametras (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Techninės charakteristikos

Mažas slopinimas visoje juostoje

Išlaiko stabilų signalo perdavimą O-E-S-C-L bangų ilgių diapazone, palaikydamas kelių juostų tinklo veikimą.

Puikus atsparumas lenkimui

Sukurta taip, kad sumažintų makro ir mikro lenkimo nuostolius, užtikrinant patikimą veikimą net esant siauroms montavimo sąlygoms.

Žemas PMD (poliarizacijos režimo dispersija)

Atitinka didelės spartos ir tolimojo perdavimo sistemų reikalavimus, padeda išlaikyti signalo vientisumą.

Nuosekli geometrija

Tiksli gamyba užtikrina vienodus pluošto matmenis, pagerina sujungimo nuoseklumą ir sumažina jungties nuostolius.

Standartų laikymasis

Vienmodės optinis pluoštas G.657.A1 atitinka tarptautinius standartus, įskaitant ITU-T G.657.A1 ir G.652.D, taip pat IEC 60793-2-50 tipo B1.3/B6.a1 specifikacijas. Tai užtikrina suderinamumą su pasauliniais tinklo infrastruktūros reikalavimais.

Apie gamintoją

Jiangsu Xuben Photoelectric Technology Co., Ltd yra grupės įmonė, turinti keturias gamyklas, teikianti visus šviesolaidinio tinklo sprendimus. Bendrovės bendras plotas yra 15 000 kvadratinių metrų, o metinė produkcijos vertė yra 20 milijonų JAV dolerių.

Grupę sudaro vidaus ir lauko optinių kabelių gamyklos, ODN komponentų gamykla ir optinio tinklo įrangos gamykla. Produktai plačiai naudojami telekomunikacijose, transliavimo sistemose, LAN duomenų perdavimui ir pramonėje, pavyzdžiui, energijos sistemose, geležinkelių tranzitu ir greitkeliuose.

Turėdama ISO9001 ir ISO45001 sertifikatus, įmonė daugiausia dėmesio skiria rafinuotai gamybai ir stabiliems gamybos procesams. Jos produkcija eksportuojama į pasaulį ir taikoma įvairiuose vidutinio ir didelio masto inžineriniuose projektuose.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp G.657.A1 ir G.652.D pluošto?

Vieno režimo optinis pluoštas G.657.A1 siūlo geresnes lenkimo charakteristikas, kartu išlaikant suderinamumą su G.652.D sistemomis. Jis labiau tinka įrenginiams su siauromis maršruto sąlygomis.

2 klausimas: ar šis pluoštas tinka patalpų instaliacijai?

Taip, vieno režimo optinis pluoštas G.657.A1 yra specialiai sukurtas naudoti patalpose ir prieigos tinkle, palaiko mažą lenkimo spindulį ir kompaktiškus kabelių išdėstymus.

3 klausimas: ar jis gali būti naudojamas perdavimui dideliais atstumais?

Taip, dėl mažo slopinimo ir mažo PMD jis palaiko didelės spartos ir tolimojo optinio ryšio ryšį.

4 klausimas: ar jis suderinamas su esama tinklo infrastruktūra?

Jis atitinka G.657.A1 ir G.652.D standartus, užtikrindamas suderinamumą su dauguma esamų optinių tinklų sistemų
