Iš anksto sujungtas šviesolaidinio kabelio paskirstymo dėžutė GFS-016-025C

1. Generolas

1.1 Aprašymas

Iš anksto sujungtas optinio paskirstymo dėžutė kaip pažangiausia FTTX tinklo paskirstymo mazgo įranga, užtikrina greitą ir patikimą ryšį, gerą FTTX apsaugą ir valdymą tinklas.

GFS-016-025C

1.2 Standartai atitinka

Siūloma produkcija yra suprojektuota, pagaminta ir išbandoma pagal standartus taip:

1.3 Taikymo aplinka

2. Charakteristikos

1. Apatinis apvalkalas ir viršutinis dangtis yra suvirinami suvirinimo kaitomis plokštelėmis, kurios nėra nuimamos.

2. Medžiaga: pp+gf.

3. Atsirasdama drėgme, atsparus vandeniui, atsparus dulkėms, senėjimui.

4. Apsaugos lygis iki IP68.

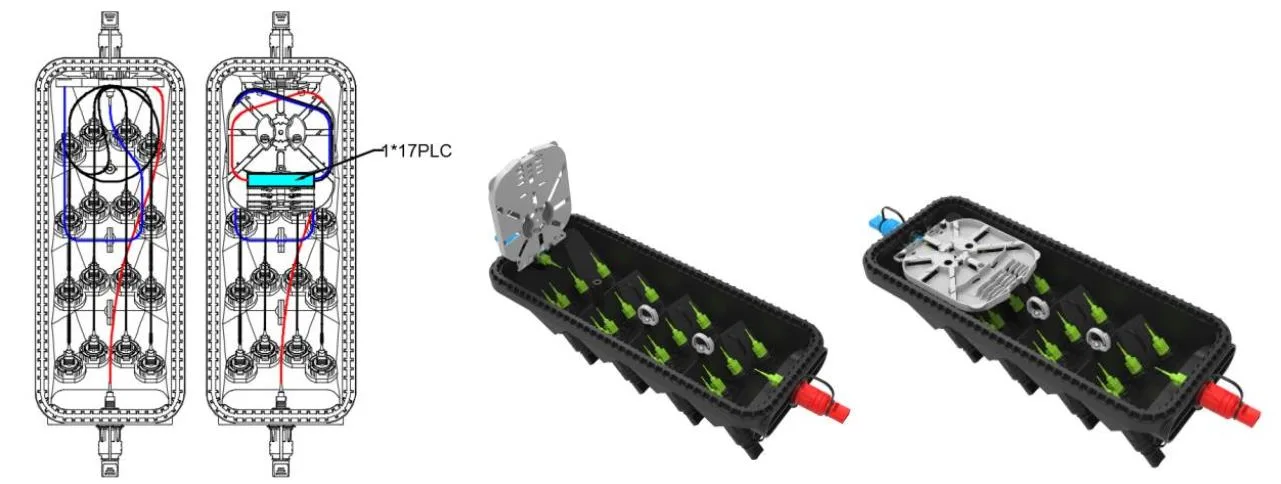

5. Interjere yra 1x2 FBT skirstytuvas+ 1x16 PLC skirstytuvas arba 1x17 PLC skirstytuvas.

6. Montavimo metodas: montuojamas ant stulpo, pritvirtintas prie oro, ant sienos.

3. Specifikacijos

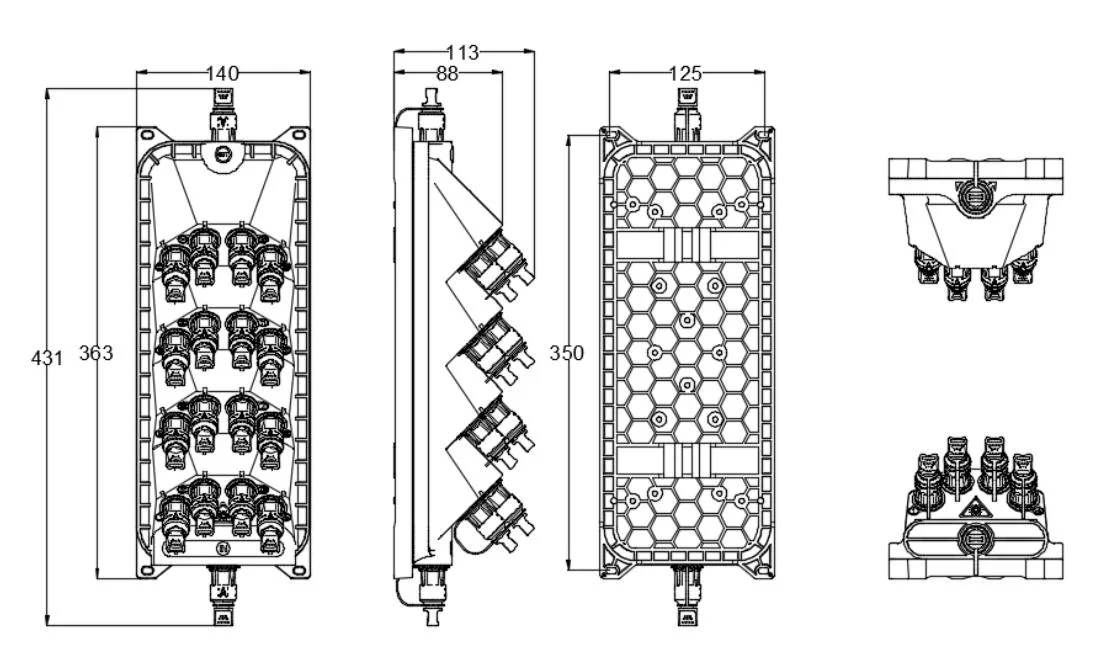

3.1 Mechaninės specifikacijos

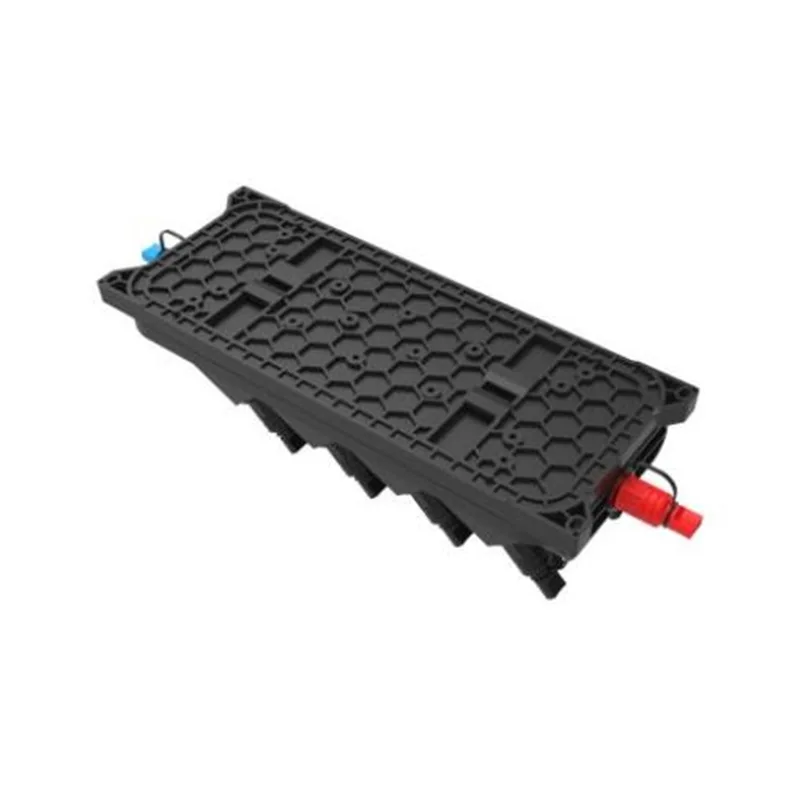

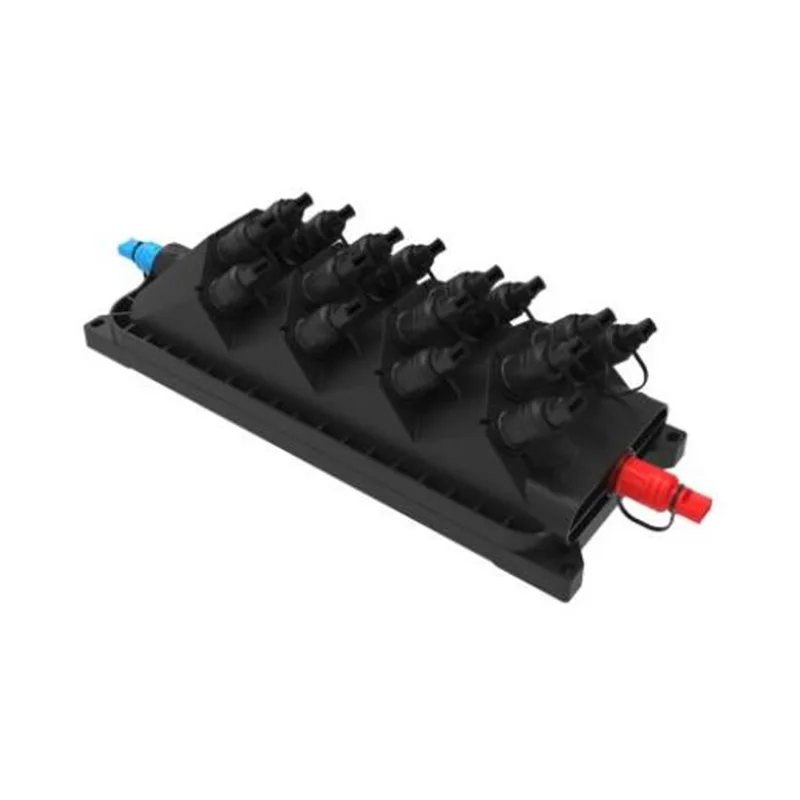

4. Produkto paveikslėlis

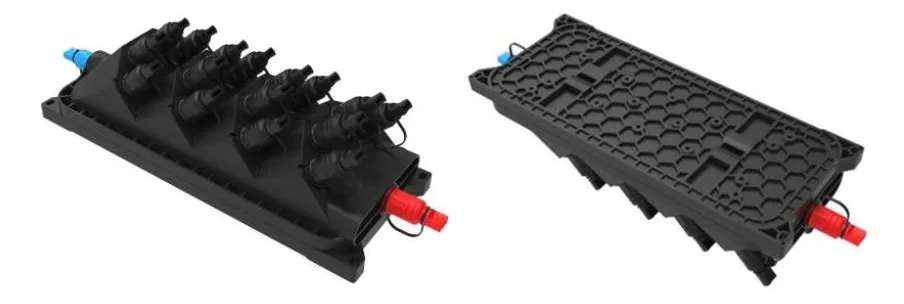

GFS-016-025C Produkto paveikslėlis

5. Aplinkos charakteristikos

Šis produktas atitinka ROHS aplinkos apsaugos direktyvą ir švino, kadmio, gyvsidabrio, heksavalentinio chromo, polibrominuoto bifenilo (PBB) (PBB) ir polibrominuoto difenilo eterio (PBDE) kiekį neviršija ribos.

6. Diegimas

6.1. Sieną montuojamas montavimas

4 gręžkite skylutes į sieną, atsižvelgiant į 1 lentelės dydį, padėkite išplėtimo varžtą φ8*40, padėkite dėžutę, kad ji atitiktų skylutes ir pritvirtintų varžtą.

Sieninis montavimas

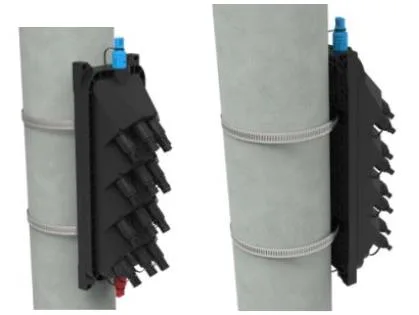

6.2. Montuojama ant stulpo

Pataisykite 1 stulpo žiedo rinkinį prie telekomunikacijų stulpo

Pole montuojamas montavimas

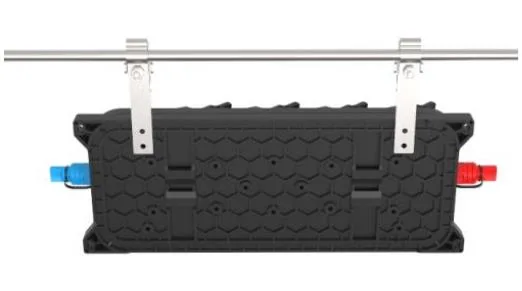

6.3 viršutinės struktūros

Pririškite du sumontuotus ant viršutinės galvos važiuoklės, pakabintos ant vielos, o paskui varžtas, užkirsti kelią dėklui nukristi.

Viršutinės struktūros

7. Jungties veikimas

7.1 Iš anksto sujungtas adapteris - A （E）

⚫ Pasukite pluošto jungties rodyklę prieš laikrodžio rodyklę ir išimkite dulkių dangtelį.

⚫ Aukščiau yra pluošto jungties rodyklės dalis, įdėkite pluošto jungtį į lizdą ir pasukite rodyklę dalis pagal laikrodžio rodyklę.

7.2 Iš anksto sujungtas adapteris - B （XL）

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę

7.3 Iš anksto sujungtas adapteris - C

⚫ Paspauskite stumdomą žiedą ant optinio pluošto iš anksto suformuoto kištuko rodyklės kryptimi, kad pašalintumėte dulkių dangtelį; Paspauskite mygtuką, kad išimtumėte dulkių dangtelį ant adapterio rodyklės kryptimi.

⚫ Lyginkite iš anksto suformuoto kištuko korpusą su adapterio sagtimi, kol jis bus pritvirtintas. Prijunkite du dulkių dangčius vienodai.

⚫ Įdiegtas surenkamas kištukas stumia stumdomąjį žiedą, kad išlaisvintų sagtį, ir tada patraukite pagrindinį korpusą atgal, kad jį atskirtų.

7.4 Iš anksto sujungtas adapteris - D

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi.

⚫ Prijunkite iš anksto sujungtą kištuką D ir iš anksto sujungtą adapterį D rodyklės kryptimi, ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

7.5 Iš anksto sujungtas adapteris - E (A)

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi

⚫ Prijunkite iš anksto sujungtą kištuką ir iš anksto sujungtą adapterį E rodyklės kryptimi ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

7.6 Iš anksto sujungtas adapteris -f

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę.

7.7 Iš anksto sujungtas adapteris - G

7.8 Iš anksto sujungtas adapteris-H-1

7.9 Iš anksto sujungtas adapteris-J-1

8. Pakuotė
