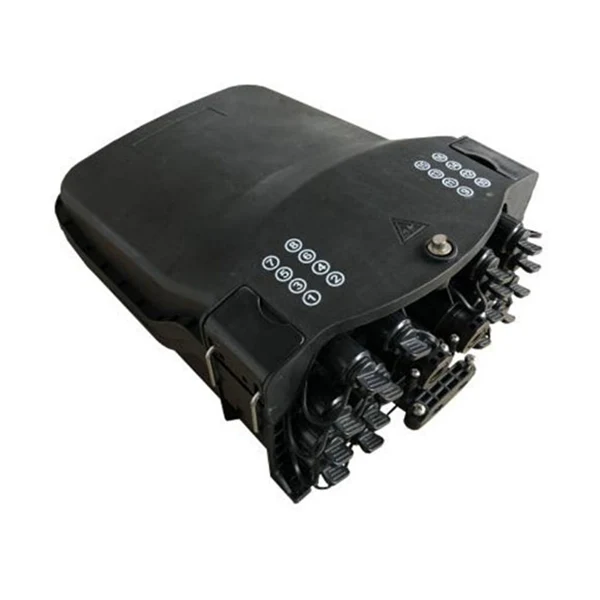

48 Šviesolaidžio šerdies iš anksto prijungta šviesolaidinio kabelio paskirstymo dėžutė

„Orientalfiber“ 48 pluošto šerdies iš anksto prijungta šviesolaidinio kabelio skirstomoji dėžutė yra profesionalus sprendimas, skirtas racionalizuoti FTTX tinklo diegimą. Kaip pavyzdinis „Jiangsu Xuben Photoelectric Technology Co., Ltd.“ produktas, ši paskirstymo dėžė integruoja skaidulų sujungimą, padalijimą ir gnybtų jungtį į vieną labai patvarų korpusą.

Siųsti užklausą

Prekės aprašymas

48 branduolių iš anksto prijungta šviesolaidinio kabelio skirstomoji dėžutė sukurta specialiai lauko telekomunikacijų inžinerijos scenarijams. Sukurtas pagal Kinijos gamintojo Orientalfiber inžinerinius standartus, pagrindinis dėmesys skiriamas konstrukcijos patikimumui ir ilgalaikiam veikimo stabilumui. Produkto korpusas pagamintas iš didelio stiprumo PP arba PC+ABS medžiagų, pasižyminčių tvirtu atsparumu vandeniui, dulkėms ir senėjimui. Su IP65 apsaugos laipsniu jis užtikrina vidinių šviesolaidinių jungčių stabilumą net sudėtingoje ir sudėtingoje aplinkoje. Vidinė struktūra buvo optimizuota, kad būtų palengvintas efektyvus pluošto lenkimo spindulio valdymas ir tvarkingas kabelių nukreipimas; jame yra iš anksto prijungti adapteriai ir palaikomos įvairios sujungimo dėklo konfigūracijos, taip padidinant montavimo efektyvumą ir supaprastinant priežiūros procedūras. Palaikanti kelis montavimo būdus, įskaitant montavimą ant stulpo, antenos išdėstymą ir montavimą prie sienos, ši paskirstymo dėžutė idealiai tinka FTTH programoms ir įvairiems lauko šviesolaidinio tinklo diegimo reikalavimams.

Inžinerinės specifikacijos ir medžiagų vientisumas

Lauko telekomunikacijų infrastruktūrai medžiagos ilgaamžiškumas yra labai svarbus. TheRytietiškas pluoštas 48 Šviesolaidžio šerdies iš anksto prijungta šviesolaidinio kabelio paskirstymo dėžutėyra sukurtas taip, kad atlaikytų įvairius aplinkos veiksnius be degradacijos.

Korpuso medžiagos: Pagaminta iš didelio poveikio PP (polipropileno) arba PC+ABS (polikarbonato ir akrilnitrilo butadieno stireno) mišinių, užtikrinančių puikią mechaninę apsaugą.
Atsparumas aplinkai: suprojektuotas taip, kad būtų atsparus drėgmei, vandeniui, dulkėms ir senėjimą.
Apsauga nuo patekimo: Apsaugos lygis pasiekia IP65, todėl vidiniai komponentai išlieka sausi ir veikia esant stipriam lietui arba esant didelei drėgmei.

Techninė architektūra ir pajėgumų valdymas

Vidinis išdėstymas48 Šviesolaidžio šerdies iš anksto prijungta šviesolaidinio kabelio paskirstymo dėžutėdėmesys sutelkiamas į apsaugą nuo lenkimo spindulio ir organizuotą kabelių nukreipimą, kad būtų išvengta signalo susilpnėjimo ir priežiūros nuovargio.

Įėjimo/išėjimo angos konfigūracija: turi 1 ovalų optinio kabelio įvadą ir 2 atšakas kabelio įvadus, palengvinančius universalų pagrindinio kabelio valdymą.
Adapterio sąsaja: aprūpinta 16 iš anksto prijungtų adapterių, todėl žymiai sutrumpėja montavimo vietoje laikas ir technikų darbo sąnaudos.
Sujungimo dėklo parinktys: Galimi du skirtingi sujungimo padėklų tipai, kad būtų galima pritaikyti skirtingus lydymosi sujungimo įpročius ir pluošto tankį.
Drop kabelio saugykla: suprojektuotas taip, kad būtų galima laikyti pasirenkamą nuleidžiamo kabelio laikymo dėklą, galintį valdyti iki 50 metrų 5 mm apvalaus kabelio, kuris yra būtinas norint išlaikyti svetainės tvarkingumą gyvenamuosiuose FTTH įrenginiuose.

Įvairūs diegimo scenarijai

Rytietiškas pluoštasužtikrina, kad48 Šviesolaidžio šerdies iš anksto prijungta šviesolaidinio kabelio paskirstymo dėžutėprisitaiko prie esamos infrastruktūros, o ne reikalauja brangių pakeitimų. Kelių tvirtinimo būdų palaikymas leidžia nuosekliai naudoti aparatinę įrangą įvairiose vietovėse:

Montuojamas ant stulpo: optimizuotas kaimo ar komunalinių paslaugų stulpams.
Montuojamas ant antenos: tinka oro kabelių tarpams tarp pastatų.
Montuojamas prie sienos: skirtas miesto MDU (daugiabučiams) arba pramoninių pastatų fasadams.

Aprašymas

Iš anksto prijungta optinė paskirstymo dėžė, kaip pažangiausia FTTX tinklo paskirstymo mazgo įranga, užtikrina greitą ir patikimą ryšį, gerą FTTX tinklo apsaugą ir valdymą.

Atitinka standartus

48 skaidulų šerdies iš anksto prijungta šviesolaidinio kabelio paskirstymo dėžutė suprojektuota, pagaminta ir išbandyta pagal šiuos standartus:

ITU-T G.652	Charakteristikos vienmodio optinio pluošto
IEC 60794-1-1	Optinis šviesolaidiniai kabeliai – 1-1 dalis: Bendroji specifikacija – Bendroji
IEC 60794-1-2	Optinis šviesolaidiniai kabeliai – 1–2 dalis: Bendroji specifikacija – pagrindinis optinio kabelio bandymas procedūra

Specifikacijos

Modelis: XB-16SX	Specifikacijos	Pastaba

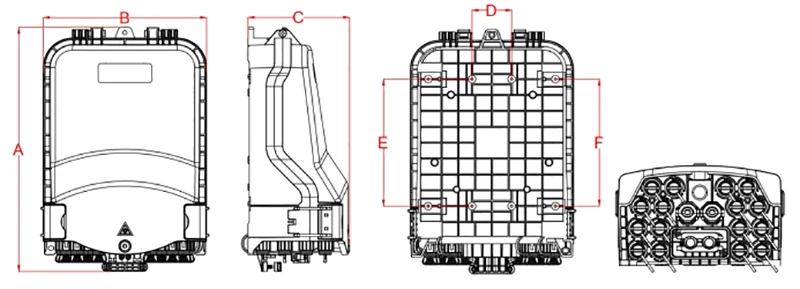

Išorinis matmenys (mm)	319,3214133 (ABC)
Montavimas skylės padėtis (mm)	52166166 (DxExF)
Spalva	PANTONE 428C	Pritaikoma
Dydis ir optinio kabelio skylės kiekis	1 ovalus optinio kabelio įvadas, 2 atšakos optinio kabelio įvadai ir 16 iš anksto prijungtų adapterių
Sintezija talpa (maks.)	48	Dėklas A, 12x4=48, 2 sluoksniai nuo karščio susitraukianti sujungimo apsauginė įvorė.
	64	Padėklas B, 8x8=64, 1 sluoksnis nuo karščio susitraukianti sujungimo apsauginė įvorė.
	96	C dėklas, 8x12=96, 1 sluoksnis nuo karščio susitraukianti sujungimo apsauginė įvorė.
	96	Dėklas D, E dėklas, 24x4=96, 2 sluoksniai nuo karščio susitraukianti sujungimo apsauginė įvorė.
Mikro PLC skirstytuvas	1x2	Skirstytuvo dydis: 60x7x4mm. Galima montuoti A tipo ir tipo E sujungimo dėklas, 1 kompiuteris sujungimo dėkle.
	1x4
	1x8
	1*16	Skirstytuvo dydis: 60x12x4mm. Galima montuoti A-1 tipo, ir E-1 tipo sujungimo padėklas, 1 PC kiekvienam sujungimo padėklui.
Į didžiausias kabelio skersmuo (mm)	8–18
Maksimalus šakos skylės dydis (mm)	ᴓ16
IP apsaugos lygis	IP65
Degumas	HB (įprastas)	galima pritaikyti pagal reikalavimus
Neutralus druskos purškimo testas (NSS)	48 h	galima pritaikyti pagal reikalavimus
