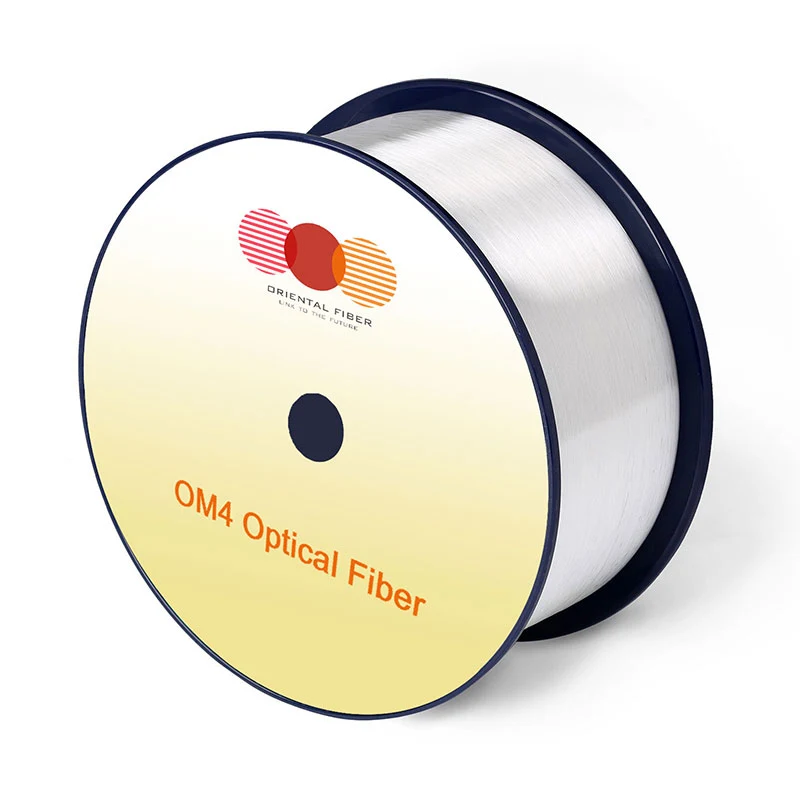

Kelių režimų optinis pluoštas OM4

Charakteristikos

Sąlygos

Nurodytas Vertės

Vienetai

Geometrijos charakteristikos

Šerdies skersmuo

-

50 ± 2,5

[μm]

Pagrindinis neapibrėžtumas

-

≤5,0

[%]

Apdangos skersmuo

-

125,0 ± 1,0

[μm]

Apvalkalas ne apskritimi

-

≤0,6

[%]

Dangos skersmuo

-

245 ± 7

[μm]

Dengimo/apvalkalo koncentracijos paklaida

-

≤10,0

[μm]

Dengimo neapibrėžtumas

-

≤6,0

[%]

Šerdies/apvalkalo koncentracijos klaida

-

≤1,0

[μm]

Pristatymo ilgis

-

aukštyn iki 17,6

[km/ritė]

Optinės charakteristikos

Silpninimas

850 nm

≤2,4

[db/km]

910 nm

≤2,0

[db/km]

1300 nm

≤0,6

[db/km]

Perpildytas modalinis pralaidumas

850 nm

≥3500

[MHz · km]

1300 nm

≥500

[MHz · km]

Efektyvus modalinis pralaidumas

850 nm-870nm

≥4700

[MHz · km]

910 nm

≥3100

[MHz · km]

Nuorodos ilgis

800GBase-SR8

100

[M]

800GBasesr-4.2

100

[M]

Skaitmeninė diafragma

-

0,200 ± 0,015

-

Grupinis lūžio rodiklis

850 nm

1.482

-

1300 nm

1.477

-

Nulio dispersijos bangos ilgis, λ0

-

1295-1340

[nm]

Nulio dispersijos nuolydis ， S0

1295nm≤λ0≤1310nm

≤0,105

[ps/(nm2 · km)]]

1310nm≤λ0≤1340nm

≤0 000375 (1590-L0)

[ps/(nm2 · km)]]

Makrobendavimas Loss11

-

-

-

2 posūkiai @ 15 mm spindulys

850 nm

≤0,1

[db]

1300 nm

≤0,3

[db]

2 posūkiai @ 7,5 mm spindulys

850 nm

≤0,2

[db]

1300 nm

≤0,5

[db]

Atgalinio skonio charakteristikos

1300 nm

（（Dvikrypčio matavimo vidurkis）

-

≤0,10

[db]

Nelygumai dėl pluošto ilgio ir Taško netolygumas

-

≤0,10

[db]

Silpnėjimo vienodumas

-

≤0,08

[db/km]

Aplinkos charakteristikos

850 nm ir 1300 nm

Temperatūros ciklas

-60 ℃ iki 85 ℃

≤0,10

[db/km]

Temperatūros šauksmas ciklas

-10 ℃ iki 85 ℃, nuo 4% iki 98% RH

≤0,10

[db/km]

Vandens panardinimas

23 ℃, 30 dienų

≤0,10

[db/km]

Sausa šiluma

85 ℃ ， 30 dienų

≤0,10

[db/km]

Drėgna šiluma

85 ℃, 85% RH, 30 dienų

≤0,10

[db/km]

Mechaninė specifikacija

Įrodymo testas

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Dangos juostos jėga

tipiškas Vidutinė jėga

1.5

[N]

viršūnė jėga

≥1,3 ， ≤8,9

[N]

Dinaminio streso korozija Jautrumo paraeteris （nd, tipiškas）

-

20

-
