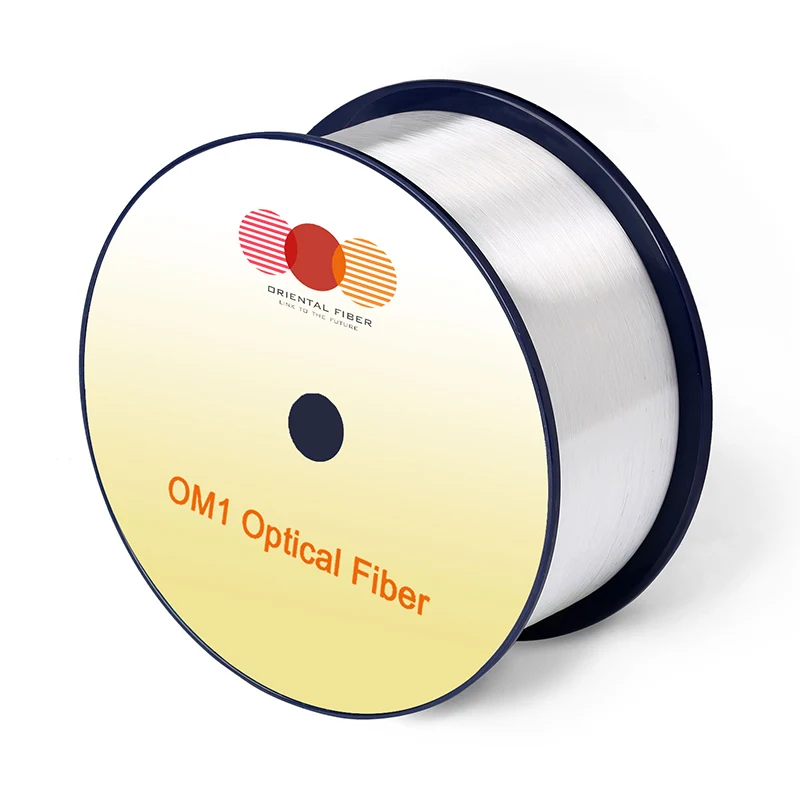

Kelių režimų optinis pluoštas OM1

Charakteristikos

Sąlygos

Nurodytos vertės

Vienetai

Geometrijos charakteristikos

Šerdies skersmuo

-

62,5 ± 2,5

[μm]

Pagrindinis neapibrėžtumas

-

≤5,0

[%]

Apdangos skersmuo

-

125,0 ± 1,0

[μm]

Apvalkalas ne apskritimi

-

≤1,0

[%]

Dangos skersmuo

-

245 ± 7

[μm]

Dengimo/apvalkalo koncentracijos paklaida

-

≤10,0

[μm]

Dengimo neapibrėžtumas

-

≤6,0

[%]

Šerdies/apvalkalo koncentracijos klaida

-

≤1,5

[μm]

Pristatymo ilgis

-

iki 17,6

[km/ritė]

Optinės charakteristikos

Silpninimas

850 nm

≤2,7

[db/km]

1300 nm

≤0,6

[db/km]

Perpildytas modalinis pralaidumas

850 nm

≥200

[MHz · km]

1300 nm

≥500

[MHz · km]

Skaitmeninė diafragma

-

0,275 ± 0,015

-

Grupinis lūžio rodiklis

850 nm

1.496

-

1300 nm

1.491

-

Nulio dispersijos bangos ilgis ， λ0

-

1320 ~ 1365

[nm]

Nulio dispersijos nuolydis ， S0

1320nm≤ λ0 ≤1348nm

≤0,11

[ps/(nm2 · km)]]

1348nm≤ λ0 ≤1365nm

≤0,001 （1458-L0）

[ps/(nm2 · km)]]

Makrobendų praradimas

-

-

-

100 posūkių @ 37,5 mm spindulys

850 nm

≤0,50

[db]

1300 nm

≤0,50

[db]

Atgalinio skonio charakteristikos

1300 nm

（（Dvikrypčio matavimo vidurkis）

-

≤0,10

[db]

Pluošto ilgio ir taško netolygumų pažeidimai

-

≤0,10

[db]

Silpnėjimo vienodumas

-

≤0,10

[db/km]

Aplinkos charakteristikos

850 nm ir 1300 nm

Temperatūros ciklas

-60 ℃ iki 85 ℃

≤0,10

[db/km]

Temperatūros šauksmas ciklas

-10 ℃ iki 85 ℃ ， nuo 4% iki 98% RH

≤0,10

[db/km]

Vandens panardinimas

23 ℃, 30 dienų

≤0,10

[db/km]

Sausa šiluma

85 ℃ ， 30 dienų

≤0,10

[db/km]

Drėgna šiluma

85 ℃, 85% RH ， 30 dienų

≤0,10

[db/km]

Mechaninė specifikacija

Įrodymo testas

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Dangos juostos jėga

tipinė vidutinė jėga

1.5

[N]

didžiausia jėga

≥1,3 ， ≤8,9

[N]

Dinaminio įtempio korozijos jautrumo parametras （nd, tipinis）

-

20

-
