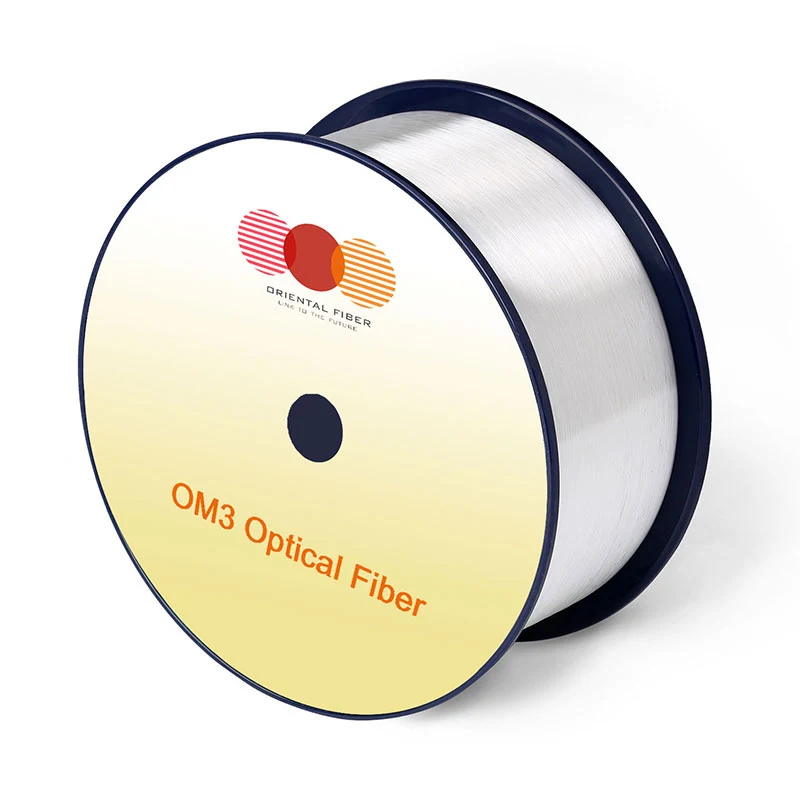

Daugiamodis optinis pluoštas OM2+/OM3

Orientalfiber Multi-Mode Optical Fiber OM2+/OM3 sukurtas didelės spartos perdavimui trumpu ir vidutiniu atstumu šiuolaikinėse tinklo aplinkose. Kaip Kinijos gamintojas ir tiekėjas, „Orientalfiber“ tiekia kelių režimų optinį skaidulą OM2+/OM3 su lazeriu optimizuotu 850 nm dažniu, palaikydamas iki 100 Gbps Ethernet programas, ypač plačiai naudojamas 10 gigabitų eterneto diegimuose duomenų centruose ir įmonių tinkluose.

Siųsti užklausą

Prekės aprašymas

Kelių režimų optinis pluoštas OM2+/OM3 turi 50 μm šerdies skersmenį ir mėlyną išorinį apvalkalą, kad būtų lengva atpažinti. Jis yra optimizuotas naudoti su 850 nm VCSEL lazeriniais šaltiniais, todėl yra įprastas pasirinkimas didelės spartos duomenų perdavimo sistemoms. Palyginti su tradicinėmis daugiamodėmis skaidulomis, šis gaminys pagerina pralaidumą ir sumažina signalo iškraipymą, taip padeda išlaikyti stabilų perdavimo našumą.

Standartai ir atitiktis

Orientalfiber Multi-Mode Optical Fiber OM2+/OM3 atitinka arba viršija šiuos tarptautinius standartus:

ISO/IEC 11801-1 OM3
IEC 60793-2-10 A1-OM3
TIA-492AAAF A1-OM3

Pagrindinės savybės viešųjų pirkimų požiūriu

Optimizuotas 850 nm VCSEL šviesos šaltiniams
Daugiamodis optinis pluoštas OM2+/OM3 yra specialiai sukurtas 850 nm VCSEL perdavimui, užtikrinant efektyvų signalo sujungimą ir stabilų didelės spartos duomenų perdavimą Ethernet sistemose.

Palaiko didelės spartos Ethernet iki 100 Gbps
Šis pluoštas palaiko įvairius Ethernet standartus, mažesnius nei 100 Gbps, o 10G Ethernet yra viena iš labiausiai paplitusių programų, todėl tinka tiek dabartiniam diegimui, tiek artimiausiems atnaujinimams.

Atgalinis suderinamumas lanksčiam integravimui
Suderinamas su OM2+, OM3 ir OM4 daugiamodėmis skaidulomis, todėl galima sklandžiai integruoti į esamą tinklo infrastruktūrą be didelių pertvarkymų.

Mažas slopinimas ir didelis pralaidumas
Mažesnis signalo praradimas ir didesnė pralaidumo talpa padeda palaikyti nuoseklų duomenų perdavimą, o tai labai svarbu daug duomenų reikalaujančiose aplinkose, pvz., duomenų centruose ir saugojimo sistemose.

Sumažintas DMD signalo stabilumui užtikrinti
Mažas diferencialinio režimo delsa (DMD) padeda sumažinti signalo iškraipymą, pagerindama bendrą perdavimo kokybę didelės spartos programose.

Patobulintas atsparumas lenkimui
Padidintas atsparumas mikrolenkimui sumažina montavimo riziką ir palaiko našumą net sudėtingoje maršruto aplinkoje.

Tipiški taikymo scenarijai

Inžinerijos ir pirkimo požiūriu daugiamodis optinis pluoštas OM2+/OM3 plačiai naudojamas:

Duomenų centrai ir serverių patalpos
Duomenų saugojimo tinklai
Didelio našumo skaičiavimo (HPC) centrai
Vietiniai tinklai (LAN)
Įmonės Ethernet sistemos

Kodėl verta rinktis Orientalfiber

„Orientalfiber“ remia Jiangsu Xuben Photoelectric Technology Co., Ltd, grupės įmonė, turinti keturias specializuotas gamybos patalpas, apimančias vidaus kabelius, lauko kabelius, ODN komponentus ir optinio tinklo įrangą.

Bendras 15 000 kvadratinių metrų gamybos plotas, o metinė produkcijos vertė siekia 20 milijonų JAV dolerių, bendrovė palaiko masinį tiekimą ir nuolatinę produktų kokybę. Jos produktai plačiai naudojami telekomunikacijų, transliavimo, elektros infrastruktūros, geležinkelio tranzito ir pramoninių ryšių sistemose.

Sertifikuotas pagal ISO9001 ir ISO45001 sistemas, gamintojas užtikrina stabilią gamybą, kokybės užtikrinimą ir ilgalaikio bendradarbiavimo patikimumą pasaulio pirkėjams.

Pirkimo vertės akcentai

Ekonomiškas sprendimas trumpo ir vidutinio nuotolio didelės spartos tinklams
Lengva integracija su esama daugiamodė šviesolaidžio infrastruktūra
Stabilus našumas daug duomenų reikalaujančiose aplinkose
Tinka keičiamiems tinklo atnaujinimams

DUK

1 klausimas: kuo skiriasi OM2+ ir OM3 pluoštas?
OM3 siūlo didesnį pralaidumą ir yra optimizuotas lazerio perdavimui, o OM2+ užtikrina geresnį našumą, palyginti su standartiniu OM2. Kelių režimų optinis pluoštas OM2+/OM3 sujungia suderinamumą ir patobulintas perdavimo galimybes.

2 klausimas: ar šis pluoštas tinka 10G tinklams?
Taip, kelių režimų optinis pluoštas OM2+/OM3 yra plačiai naudojamas 10 Gigabit Ethernet ir palaiko didesnį greitį, priklausomai nuo atstumo ir sistemos konfigūracijos.

3 klausimas: ar jis gali būti naudojamas esamose kabelių sistemose?
Taip, jis yra suderinamas su OM2+/OM3/OM4 skaidulomis, todėl tinka atnaujinimams arba mišrioms tinklo aplinkoms.

4 klausimas: kur šis produktas dažniausiai naudojamas?
Jis dažniausiai naudojamas duomenų centruose, įmonių LAN ir didelio našumo skaičiavimo aplinkose, kur reikalingas patikimas didelės spartos duomenų perdavimas.

Standartai

OM3 lenkimui nejautrus daugiamodis pluoštas atitinka arba viršija ISO/IEC 11801-1 OM3 specifikaciją, IEC 60793-2-10 A1-OM3 specifikaciją ir TIA-492AAAF A1-OM3 specifikaciją.

Programos

Duomenų centrai

Duomenų saugojimo tinklai

Didelio našumo skaičiavimo centrai a

Vietiniai tinklai (LAN)

Ethernet

Charakteristikos

1 Optimizuotas 850 nm VCSEL

2 Suderinamas su dabartiniais OM2+/OM3/OM4 daugiamodiais pluoštais

3 Puikus geometrinis vienodumas

4 Mažas slopinimas

5 Didelis pralaidumas

6 Žemo diferencialo režimo delsa (DMD)

7 Didelis atsparumas mikrolenkimui

8 Stabilus veikimas įvairiomis aplinkos sąlygomis

Specifikacijos

Charakteristikos	Sąlygos	Nurodyta vertybes	Vienetai
Geometrija Charakteristikos
Šerdis Skersmuo	--	50±2,5	[μm]
Šerdis Neapvalumas	--	≤5,0	[%]
Apkala Skersmuo	--	125,0±1,0	[μm]
Apkala Neapvalumas	--	≤0,6	[%]
Dengimas Skersmuo	--	245±7	[μm]
Dengimas/apdengimas Koncentriškumo klaida	--	≤10,0	[μm]
Dengimas Neapvalumas	--	≤6,0	[%]
Šerdis / apvalkalas Koncentriškumo klaida	--	≤1,0	[μm]
Pristatymas Ilgis	--	aukštyn iki 8.8	[km/rite]
Optinis Charakteristikos
Silpninimas	850 nm	≤2,4	[dB/km]
Silpninimas	1300 nm	≤0,6	[dB/km]
--	--	MaxBand® OM2+/OM3/OM4 Nejautrus lenkimui
Perpildytas Modalinis dažnių juostos plotis	850 nm	≥700/≥1500/≥3500	[MHz·km]
Perpildytas Modalinis dažnių juostos plotis	1300 nm	≥500/≥500/≥500	[MHz·km]
Veiksmingas Modalinis dažnių juostos plotis	850 nm	≥950/≥2000/≥4700	[MHz·km]
Taikymas atramos atstumas įjungtas	--	--	--
40GBASE-SR4 / 100GBASE-SR101	850 nm	-/140/170	[m]
10GBASE-SR	850 nm	150/300/550	[m]
1000BASE-SR	850 nm	750/1000/1100	[m]
DMD Specifikacija	Atitinka su ir griežtesni nei IEC60793-2-10 reikalavimai		--
Skaitmeninis Diafragma	--	0,200±0,015	--
Grupė Lūžio rodiklis	850 nm	1.482	--
Grupė Lūžio rodiklis	1300 nm	1.477	--
Nulinės dispersijos bangos ilgis (λ0)	--	1295-1340	[nm]
Nulinės dispersijos nuolydis (S0)	1295nm≤λ0≤1310nm	≤0,105	[ps/(nm2·km)]
Nulinės dispersijos nuolydis (S0)	1310nm≤λ0≤1340nm	≤0,000375 (1590-λ0)	[ps/(nm2·km)]
Makrolenkimas Nuostolis 2	--	--	--
2 Posūkiai 15 mm spinduliu	850 nm	≤0,1	[dB]
2 Posūkiai 15 mm spinduliu	1300 nm	≤0,3	[dB]
2 Posūkiai 7,5 mm spinduliu	850 nm	≤0,2	[dB]
2 Posūkiai 7,5 mm spinduliu	1300 nm	≤0,5	[dB]
Išsklaidymas atgal Charakteristikos	1300 nm
Žingsnis (dvikrypčio matavimo vidurkis)	--	≤0,10	[dB]
Nelygumai Virš pluošto ilgio ir taško nutrūkimas	--	≤0,10	[dB]
Silpninimas Vienodumas	--	≤0,08	[dB/km]
Aplinkosaugos Charakteristikos	850 nm ir 1300 nm
Temperatūra Važiavimas dviračiu	-60 ℃ iki 85 ℃	≤0,10	[dB/km]
Temperatūra-Drėgmė Važiavimas dviračiu	-10 ℃ iki 85 ℃, 4% iki 98% santykinis drėgnis	≤0,10	[dB/km]
Vanduo Panardinimas	23 ℃, 30 dienų	≤0,10	[dB/km]
Sausas Šiluma	85 ℃, 30 dienų	≤0,10	[dB/km]
Drėgnas Šiluma	85 ℃, 85 % RH, 30 dienų	≤0,10	[dB/km]
Mechaninis Specifikacija
Įrodymas Testas	--	≥9,0	[N]
	--	≥1,0	[%]
	--	≥100	[kpsi]
Dengimas Juostos jėga	tipiškas vidutinė jėga	1.5	[N]
Dengimas Juostos jėga	viršūnė jėga	≥1,3, ≤8,9	[N]
Dinaminio atsparumo korozijai parametras (antras, tipinis)	--	20	--
