Hibridinis optinis ir elektrinis suvytas laisvas vamzdinis kabelis GDTA53

Orientalfiber hibridinis optinis ir elektrinis palaidinis vamzdinis kabelis GDTA53 skirtas integruotam optinių signalų ir elektros energijos perdavimui šiuolaikinėje ryšių infrastruktūroje. Kaip patikimas Kinijos gamintojo ir tiekėjo pasirinkimas, ši kabelių struktūra palaiko duomenų perdavimą ir energijos tiekimą vienoje kabelių sistemoje, padeda supaprastinti tinklo diegimą ir sumažinti bendrą diegimo sudėtingumą.

Žvelgiant iš viešųjų pirkimų perspektyvos, „Orientalfiber“ hibridinis optinis ir elektrinis susuktas laisvų vamzdžių kabelis GDTA53 padeda sumažinti energijos ir ryšių sistemų projekto koordinavimą. Sujungus pluošto ir vario elementus į vieną sprendimą, jis palaiko efektyvų montavimą, mažesnę priklausomybę nuo darbo ir lengviau valdomą ilgalaikę priežiūrą.

Produkto apžvalga

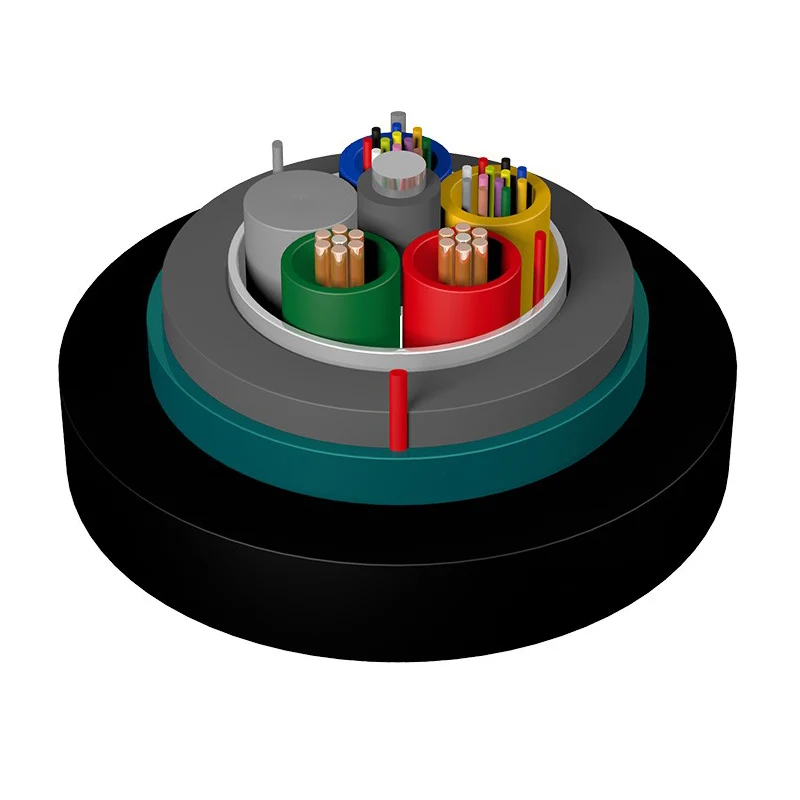

Hibridinis optinis ir elektrinis susuktas laisvų vamzdžių kabelis GDTA53 turi suvytą laisvų vamzdžių struktūrą. Optinės skaidulos yra apsaugotos didelio modulio plastikiniuose vamzdeliuose, užpildytuose vandenį blokuojančiais junginiais, o elektros variniai laidininkai yra integruoti į kabelio šerdį pagal reikiamas specifikacijas.

Centrinis metalinis tvirtumo elementas užtikrina atsparumą tempimui montavimo metu. Kabelio šerdis užpildyta apsauginiais junginiais, po to yra laminuota aliuminio juosta, vidinis PE apvalkalas, gofruoto plieno juostos šarvas ir galutinis PE išorinis apvalkalas. Ši daugiasluoksnė konstrukcija leidžia kabeliui patikimai veikti lauke ir požeminėje aplinkoje.

Kodėl ši struktūra svarbi pirkėjams

• Integruotas maitinimo + pluošto perdavimas

Paskirstytoms bazinėms stotims ir nuotolinei įrangai maitinimo ir signalo kabelių atskyrimas padidina diegimo laiką ir išlaidas. Hibridinis optinis ir elektrinis susuktas laisvų vamzdžių kabelis GDTA53 yra kombinuotas sprendimas, sumažinantis kabelių vedimo sudėtingumą ir sumažinantis tranšėjų ar kanalų naudojimą.

• Sumažėjusios montavimo išlaidos ir laikas

Turėdami mažiau kabelių, rangovai gali sutrumpinti projekto terminus. Tai ypač aktualu didelio masto telekomunikacijų projektams, kur darbo ir koordinavimo išlaidos gali turėti didelės įtakos biudžetui.

• Patobulintas sistemos valdymas

Centralizuotas maitinimo šaltinis ir signalų perdavimas leidžia lengviau stebėti ir prižiūrėti. Tai padeda sutrumpinti trikčių šalinimo laiką ir pagerina veikimo efektyvumą per visą tinklo gyvavimo ciklą.

• Mechaninė apsauga atšiaurioje aplinkoje

Dviejų sluoksnių šarvų konstrukcija (aliuminio juosta + gofruotoji plieno juosta) padidina atsparumą išoriniam slėgiui, smūgiams ir aplinkos poveikiui. Dėl to hibridinis optinis ir elektrinis susuktas laisvų vamzdžių kabelis GDTA53 tinka montuoti po žeme ir sudėtingomis lauko sąlygomis.

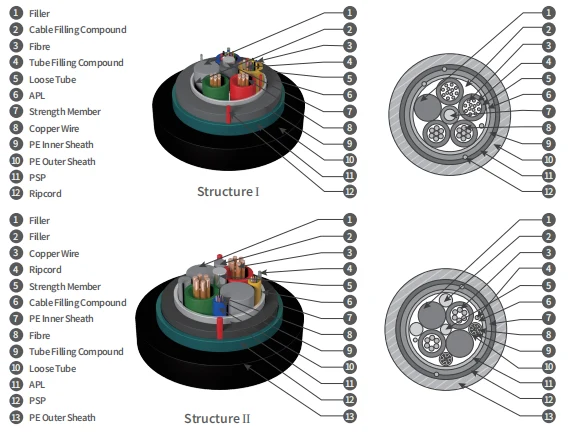

• Pagrindinės struktūros suskirstymas

• Optinės skaidulos: įdedamos į laisvus vamzdelius su vandenį blokuojančiais užpildo mišiniais
• Variniai laidininkai: Integruoti pagal energijos perdavimo reikalavimus
• Stiprumo elementas: centrinė metalinė šerdis, užtikrinanti atsparumą tempimui
• Užpildo mišinys: neleidžia patekti drėgmei
• Aliuminio juostos šarvai: suteikia pirminį ekranavimą ir apsaugą
• Vidinis PE apvalkalas: prideda konstrukcijos stabilumo
• Gofruoto plieno juostos šarvai: padidina atsparumą gniuždymui
• Išorinis PE apvalkalas: apsaugo nuo aplinkos poveikio

Tipiški taikymo scenarijai

Paskirstyta bazinė stotis (BBU–RRU)

Hibridinis optinis ir elektrinis susuktas laisvų vamzdžių kabelis GDTA53 dažniausiai naudojamas jungtims tarp BBU ir RRU nuolatinės srovės nuotolinio maitinimo sistemose. Jis palaiko tiek signalo perdavimą, tiek energijos tiekimą, todėl sumažėja atskiros infrastruktūros poreikis.

Telekomunikacijų tinklo diegimas

Tinka telekomunikacijų operatoriams ir ryšių sistemų integratoriams, norintiems supaprastinti šviesolaidžio ir maitinimo diegimą viename sprendime.

Požeminių įrengimų projektai

Dėl stiprios mechaninės apsaugos ir atsparumo drėgmei šis kabelis puikiai tinka požeminiuose ortakiuose, tiesioginėse laidose ir kitose saugomose maršrutų aplinkose.

Pramonės ir infrastruktūros projektai

Taikoma geležinkelių tranzitu, greitkeliuose ir maitinimo sistemose, kur nuotoliniuose mazguose arba priekinėje įrangoje reikalingas ryšys ir maitinimas.

Pirkimo svarstymai

Tinkinimo lankstumas

Hibridinis optinis ir elektrinis susuktas laisvųjų vamzdžių kabelis GDTA53 gali būti sukonfigūruotas su skirtingu skaidulų skaičiumi ir varinių laidininkų specifikacijomis, atsižvelgiant į projekto reikalavimus.

Logistika ir tiekimo stabilumas

Turėdamas daugybę gamybos įrenginių, gamintojas palaiko stabilų tiekimo pajėgumą tiek standartiniams, tiek masiniams užsakymams, o tai svarbu ilgalaikiams infrastruktūros projektams.

Suderinamumas su esamomis sistemomis

Sukurtas taip, kad būtų integruotas su standartinėmis telekomunikacijų ir maitinimo sistemomis, sumažinant suderinamumo problemas montuojant ir naudojant.

DUK

Ar kabelis gali būti pritaikytas skirtingiems galios poreikiams?

Taip, vario laidininko dydį ir konfigūraciją galima reguliuoti pagal reikalingas energijos perdavimo specifikacijas.

Ar tinka tiesioginiam laidojimui?

Taip, šarvuota konstrukcija palaiko požeminį įrengimą, įskaitant tiesioginį užkasimą taikant atitinkamą montavimo praktiką.

Koks yra pagrindinis pranašumas, palyginti su atskirais kabeliais?

Pagrindinis privalumas – sumažėjęs įrengimo sudėtingumas ir sąnaudos, sujungiant optinį skaidulą ir energijos perdavimą į vieną kabelių sistemą.

● Geros mechaninės ir temperatūros savybės;

● Išspręsti maitinimo ir signalų perdavimo problemas bei užtikrinti centralizuotą įrangos maitinimo stebėjimą ir priežiūrą;

● Gerinti elektros energijos tiekimo valdymą, sumažinti energijos tiekimo koordinavimą ir priežiūrą;

● Sumažinti pirkimo išlaidas ir sutaupyti statybos kaštus;

● Daugiausia naudojamas jungtis tarp BBU ir RRU paskirstytų bazinių stočių nuolatinės srovės nuotolinio maitinimo sistemoje;

● Tinka montuoti po žeme

Techninės charakteristikos

Elektros laidininko charakteristikos
