Hibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTS

Hibridinis optinis ir elektrinis susuktas palaidų vamzdžių kabelis GDTS skirtas integruotam galios ir signalo perdavimui, sujungiant optines skaidulas su variniais laidais viename kabe. Šis GDTS kabelis, pagamintas Kinijos tiekėjo ir gamintojo „Orientalfiber“, turi centrinį metalinį tvirtumo elementą, laisvus vamzdelius, užpildytus apsauginiais junginiais, ir gofruoto plieno juostos šarvą, apsaugotą patvariu PE išoriniu apvalkalu. Jis sukurtas taip, kad veiktų patikimai atšiauriose aplinkose ir palaiko tiek ortakių, tiek viršutinius įrenginius, supaprastindamas paskirstytų bazinių stočių sistemų ir pramoninių tinklų diegimą bei sumažindamas pirkimo ir statybos išlaidas.

Siųsti užklausą

Prekės aprašymas

Rytietiškas pluoštas suteikiaHibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTS, specializuotas sprendimas, skirtas integruoti didelės spartos duomenų perdavimą ir patikimą energijos tiekimą į vieną struktūrinį vienetą. Šis sudėtinis kabelis sukurtas taip, kad atitiktų kintančius šiuolaikinės telekomunikacijų infrastruktūros poreikius, ypač ten, kur erdvės efektyvumas ir supaprastintas įrengimas yra labai svarbūs.

Produkto apžvalga ir medžiagos sudėtis

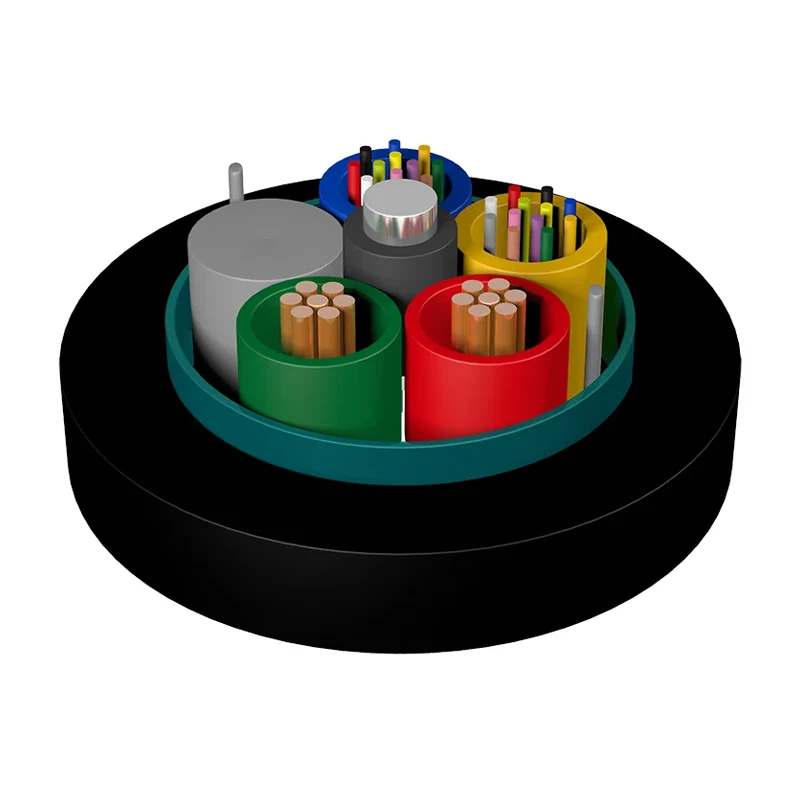

TheHibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTSnaudojama sudėtinga daugiasluoksnė architektūra. Jo šerdyje metalinis armatūros elementas suteikia reikiamą atsparumą tempimui. Aplink šį centrą yra palaidi vamzdeliai, pagaminti iš didelio modulio plastiko, kuriuose yra optinės skaidulos ir apsauginiai užpildymo junginiai.

Greta šių vamzdžių yra integruoti izoliuoti variniai laidai, sukonfigūruoti pagal specifinius elektros reikalavimus. Šis šerdies mazgas yra ekranuotas gofruoto plieno juostos šarvais, kuris užtikrina tvirtą apsaugą nuo mechaninio poveikio ir graužikų pažeidimų. Visa konstrukcija yra padengta patvariu polietileno (PE) išoriniu apvalkalu, užtikrinančiu ilgalaikį stabilumą atšiauriomis aplinkos sąlygomis.

Pagrindiniai techniniai privalumai

Integruota galia ir signalas:Sujungus varinius laidininkus ir optines skaidulas,Hibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTSpašalina atskirų elektros linijų poreikį, supaprastina kabelių architektūrą.
Mechaninis atsparumas:Gofruotojo plieno juostos šarvuotis ir metalinis tvirtumo elementas užtikrina patikimą veikimą aukštos įtampos aplinkoje, įskaitant ortakius ir viršutinius įrenginius.
Aplinkos stabilumas:Laisva vamzdelio konstrukcija ir drėgmei atsparūs užpildymo mišiniai apsaugo pluoštus nuo temperatūros svyravimų ir vandens patekimo.
Veikimo efektyvumas:Nuotolinės įrangos maitinimo centralizavimas sumažina vietos elektros energijos tiekimo vietos koordinavimo poreikį ir supaprastina įprastinės priežiūros grafikus.

Pirminiai taikymo scenarijai

Paskirstytos bazinių stočių sistemos (BBU–RRU)

Pagrindinis naudojimo atvejis, skirtasRytietiškas pluoštasGDTS kabelis yra jungtis tarp pastato bazinio dažnio bloko (BBU) ir nuotolinio radijo įrenginio (RRU) nuolatinės srovės nuotolinio maitinimo sistemose. Tai leidžia vienu metu perduoti didelio pralaidumo signalus ir tiekti reikiamą elektros energiją nuotoliniams antenos blokams.

Miesto infrastruktūra ir pramonės tinklai

Be telekomunikacijų, taiHibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTSyra naudojamas geležinkelių tranzito, greitkelių stebėjimo sistemose ir išmaniojo tinklo energijos paskirstyme, kur vietiniai energijos šaltiniai nepasiekiami arba juos sunku įdiegti.

Projekto įgyvendinimas ir kaštų valdymas

NaudojantHibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTSpadeda žymiai sumažinti bendras projekto išlaidas. Sumažinus reikalingų medžiagų kiekį ir sutrumpinus montavimo laiką, operatoriai gali sumažinti pirkimų ir statybos sąnaudas. Šis supaprastintas metodas taip pat sumažina fizinį pėdsaką perpildytuose kanaluose ir kabelių loveliuose.

Apie Orientalfiber (Jiangsu Xuben fotoelektrinė technologija)

Kaip Jiangsu Xuben Photoelectric Technology Co., Ltd grupės dalis,Rytietiškas pluoštasveikia 15 000 kvadratinių metrų infrastruktūroje, skirtoje vidaus / lauko kabelių ir ODN komponentų gamybai. Metinė produkcijos vertė 20 milijonų JAV dolerių, bendrovė laikosi griežtų tarptautinių standartų, įskaitant ISO9001 ir ISO45001. Mūsų gamybos procesai orientuoti į tikslumą ir profesionalaus lygio ilgaamžiškumą, remiant didelio masto inžinerinius projektus visame pasaulyje.

Dažnai užduodami klausimai

1. Ar galima pritaikyti varinės vielos specifikacijas?

Taip, varinių laidininkų skaičius ir gabaritas vidujeHibridinis optinis ir elektrinis suvytas laisvas vamzdžių kabelis GDTSgalima reguliuoti pagal konkrečius nuotolinės įrangos įtampos ir srovės reikalavimus.

2. Kokie yra šio kabelio įrengimo apribojimai?

Hibridinis GDTS kabelis yra universalus, skirtas tiek vamzdynų (ortakių) diegimui, tiek viršutiniams (antenos) įrengimams, jei naudojama tinkama įtempimo įranga.

3. Kaip plieninės juostos šarvai veikia lankstumą?

Nors gofruotoji plieninė juosta puikiai apsaugo nuo gniuždymo, kabelis išlaiko apskaičiuotą lenkimo spindulį, kuris leidžia atlikti standartinę montavimo praktiką miesto telekomunikacijų kanaluose.

Savybės

● Geros mechaninės ir temperatūros savybės;

● Optinis-elektrinis hibridinis dizainas išsprendžia maitinimo ir signalo perdavimo problemas, užtikrina centralizuotą įrangos maitinimo stebėjimą ir priežiūrą;

● Pagerina elektros energijos tiekimo valdymą, sumažina energijos tiekimo koordinavimą ir priežiūrą;

● Sumažina pirkimo išlaidas ir taupo statybos kaštus;

● Daugiausia naudojamas jungtis tarp BBU ir RRU paskirstytose bazinės stoties nuolatinės srovės nuotolinio maitinimo sistemose;

● Tinka vamzdynams ir viršutiniams įrengimams

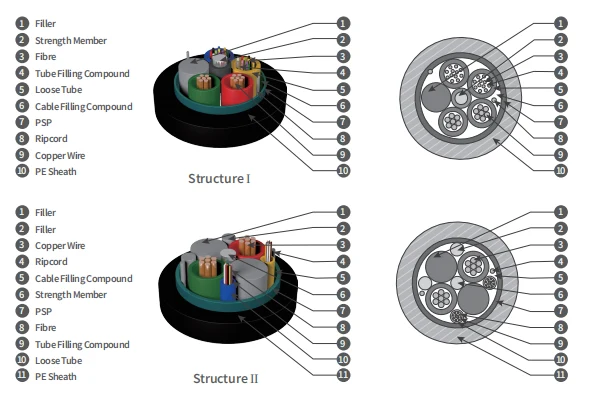

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Techninė charakteristika

Tipas	O.D. (mm)	Svoris (kg/km)	Tempimo stiprumas Ilgalaikis / trumpalaikis (N)	Sutraiškyti Ilgalaikis/trumpalaikis (N/100 mm)	Struktūra
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	I struktūra
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	I struktūra
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	II struktūra
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	II struktūra
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	II struktūra
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	StruktūraII

Pastaba:

1. Xn reiškia pluošto tipą.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 rodo varinių laidų skaičių ir dydį.

3. Pagal pageidavimą gali būti tiekiami hibridiniai kabeliai su įvairaus skaičiaus ir dydžių variniais laidais.

4. Pagal pageidavimą gali būti tiekiami hibridiniai kabeliai su skirtingu skaidulų skaičiumi.

Elektros laidininko charakteristikos

Skerspjūvis (mm2)	Maks. Vieno laidininko nuolatinės srovės varža (20 ℃) (Ω/km)	Izoliacijos varža (20 ℃) (MΩ.km)	Dielektrinė stipris KV, DC 1min Dielektrinė stipris KV, DC 1min
Skerspjūvis (mm2)		Tarp kiekvieno dirigento ir kitų metaliniai elementai, sujungti kabeliu	Tarp laidininkai	Tarp dirigento ir metaliniai šarvai	Tarp dirigento ir plieninė viela
1.5	13.3	Ne mažiau kaip 5 tūkst	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
