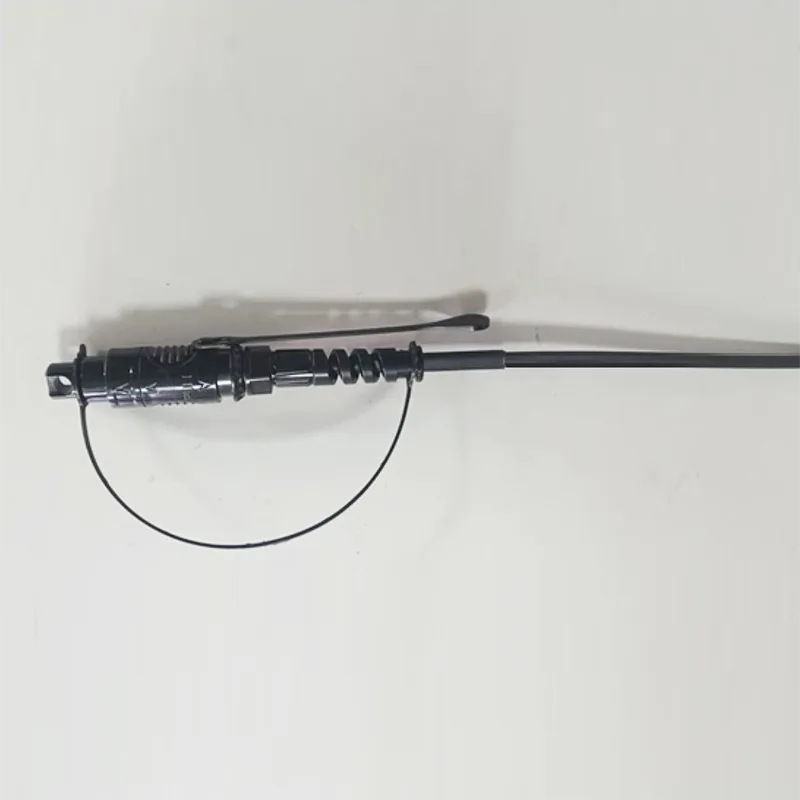

φ5mm atsparus apvalus kabelis SC/APC jungties pleistro laidas

Taikymas:● FTTX/FTTH sistemos● Ethernet programos● CATV nuorodos● Optinio signalo pasiskirstymas● Pasyvūs optiniai tinklai (PON)● „Backbone“, „Horizontalios“ ir „Riser“ programos● Išnešiotos lašo gnybtų dėžutės● lauko zonos; Atšiauria aplinkaSavybės:● Mažas įterpimo praradimas, didelis grąžos prarad......

Siųsti užklausą

Prekės aprašymas

Taikymas:

● FTTX/FTTH sistemos

● Ethernet programos

● CATV nuorodos

● Optinio signalo pasiskirstymas

● Pasyvūs optiniai tinklai (PON)

● „Backbone“, „Horizontalios“ ir „Riser“ programos

● Išnešiotos lašo gnybtų dėžutės

● lauko zonos; Atšiauria aplinka

Savybės:

● Mažas įterpimo praradimas, didelis grąžos praradimas.

● Gerai pakartojamumui ir keitimui.

● 100% įterpimas, grąžinimo nuostoliai, galas veidas ir.

● Trikdžių patikrinimas.

● Puiki mechaninė ištvermė.

● Laikykitės „Telcordia GR-326“ branduolių.

● Užtikrina aukštą optinių kabelių valdymo našumą ir patikimumą.

● Greitas ir lengvas diegimas ir pertvarkymas.

● Paprastas tvarkymas, nereikia specialaus įrankio.

● IP68 atsparus vandeniui.

1. Pataiso laido techninė specifikacija

Konstrukcijos	Vienetas	Aprašymai
Pluošto skaičius		Simplex
Bangos ilgis	nm	1310/1550
Įterpimo praradimas	db	≤0,50 (tipiška: 0,15)
Grąžinimo praradimas	db	≥ 60
Ryšio tipas		SC/APC
Felerule		Keramika
Ryšio ciklai		500
Kabelinės striukės spalva		Juodas
Kabelio išorinis skersmuo	mm	5,0 ± 0,2
Pluošto režimas		Vieno režimas: G657A2
Kabelinės striukės medžiaga		LSZH (su RAL9005) UL94V0
Kabelio svoris	Kg/km	22 （apytiksliai）
Spausdinimo turinys		Pritaikomas
Ilgis	m	50 、 75 、 110 、 150、200、250 arba pritaikomas (Tolerancija: ± 0,5m)
Jungties tipas		Įvestis ： Accord h optinis SC/APC
Jungties tipas		Išvesti
Trauka (ašinė tarp Kabelis ir jungtis)	N	200
Neperšlampamas laipsnis		IP68
Įdiegimo temperatūra:	℃	0 ° C ~+40 ° C.
Darbinė temperatūra	℃	-20 ° C ~ +60 ℃
Sandėliavimo / transporto temperatūra	℃	-20 ° C ~ +60 ℃

2. Kabelio skerspjūvis

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Kabelio struktūros dydis

Daiktas	Turinys	Specifikacijos
Sandarus buferio pluoštas	Numeris	1
	Tipas	G.657A2
	Spalva	Raudona (RAL3020)
	Medžiaga	LSZH („Blue Ral5017“)
	Skersmuo (mm)	0,90 ± 0,05
Vidinis apvalkalas	Skersmuo (mm)	2,0 ± 0,1
	Storis (mm)	0,4 ± 0,05
	Spalva	Balta
	Medžiaga	LSZH
1 stiprumo narys	Medžiaga	Klijuotas FRP
1 stiprumo narys	Kiekis	0,5*2
2 stiprumo narys	Medžiaga	Aramidų verpalai + vandens blokavimo stiklo siūlai
RIP laidas	Numeris	1
RIP laidas	Spalva	Raudonas
Apvalkalas	Medžiaga	LSZH (su RAL9005) UL94V0
	Skersmuo (mm)	5,0 ± 0,2
	Storis (mm)	1,1 ± 0,1
	Spalva	Juodas
Kabelinė veislė	Kg/km	22 ± 3
Min. Lenkimo spindulys		10xD (statinis); 20xD (dinaminis)
Veikimo temperatūros diapazonas:	℃	-20 ° C ~ +60 ℃
Sandėliavimo / transporto temperatūros diapazonas:	℃	-20 ° C ~ +60 ℃
Diegimo temperatūros diapazonas:	℃	0 ° C ~+40 ° C.

4. Optinis pluoštas

Visos kabelio pluošto (gatavos laido pluošto) charakteristikos turi būti bent jau pagal ITU-T rekomendaciją G.657A2 ir turi būti tokia.

Daiktas	Specifikacija
Pluošto tipas	Vienas režimas
Pluošto medžiaga	Silicio dioksidas
Silpnėjimo koeficientas @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Po kabelio susidarymo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelio ribinis bangos ilgis	≤ 1260 nm
Nulio dispersijos bangos ilgis	1300 ~ 1324 nm
Nulio dispersijos nuolydis	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Režimo lauko skersmuo @ 1310 nm	8.5-9.3um
Core / Clad koncentriškumo klaida	≤ 0,5 vienas
Apdangos skersmuo	125,0 ± 0,7 vienas
Apvalkalas ne apskritimi	≤5%
Pirminis dangos skersmuo	242 ± 7
Koncentriškumo pirminė danga / danga	≤10 µm
Dengimo neapibrėžtumas	≤0,7%
Silpimas su kabelio lenkimo praradimu 1 pasukite 1 mandrel 7,5 mm 10 posūkių 1 mandrelis 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

5. Mechaninis ir aplinkos veiklos testas

S/n	Daiktas	Bandymo metodas	Priėmimo sąlyga
1	Tempimo stiprumas IEC 794-1-E1	- Krovinys: 1200n - Kabelio ilgis po kroviniu: 50 m - Įkėlimo laikas: ≥1min.	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm -Nurina išorinės striukės ir vidinių elementų nepažeidimas.
2	Sutriuškinimo testas IEC 794-1-E3	- Krovinys: 500N/100 mm*100 mm - Įkėlimo laikas: ≥1min.	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm -Nurina išorinės striukės ir vidinių elementų nepažeidimas.
3	Poveikio atsparumas IEC 794-1-E4	- Poveikio taškai: 5 -Tastas vienam taškui: 1 - Poveikio energija: 1n.m - Plaktuko galvos spindulys: 12,5 mm - Poveikio greitis: 2 sek./Ciklas	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm -Nurina išorinės striukės ir vidinių elementų nepažeidimas.
4	Pakartotinis lenkimas IEC 794-1-E6	- Lenkimo spindulys: 20 x kabelio skersmuo - Krovinys: 20 n - Lankstomoji norma: 3 sek/ciklas - Ciklinis kreivumas: 30	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm -Nurina išorinės striukės ir vidinių elementų nepažeidimas.
5	Sukimas IEC 794-1-E7	- Ilgis: 1 m - Krovinys: 50 n - Sukimo greitis: 1 min/ciklas - Sukimo kampas: ± 180 ° - ciklo skaičius: 10	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm -Nurina išorinės striukės ir vidinių elementų nepažeidimas.
6	Temperatūra Dviračių sporto testas IEC 794-1-F1	- Temperatūros žingsnis: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Laikas kiekvienam žingsniui: 24 valandos - ciklo skaičius: 2	- nuostolių pokytis ≤ 0,1 dB/km@1550 nm - Nėra pluošto pertraukos ir apvalkalo pažeidimo.
7	Vandens skverbimosi testas IEC 794-1-F5B	- Vandens aukštis: 1 m - Imties ilgis: 3 m - Bandymo laikas: 24 valandos	- Iš vandens nėra nutekėjęs iš priešingas kabelio galas.

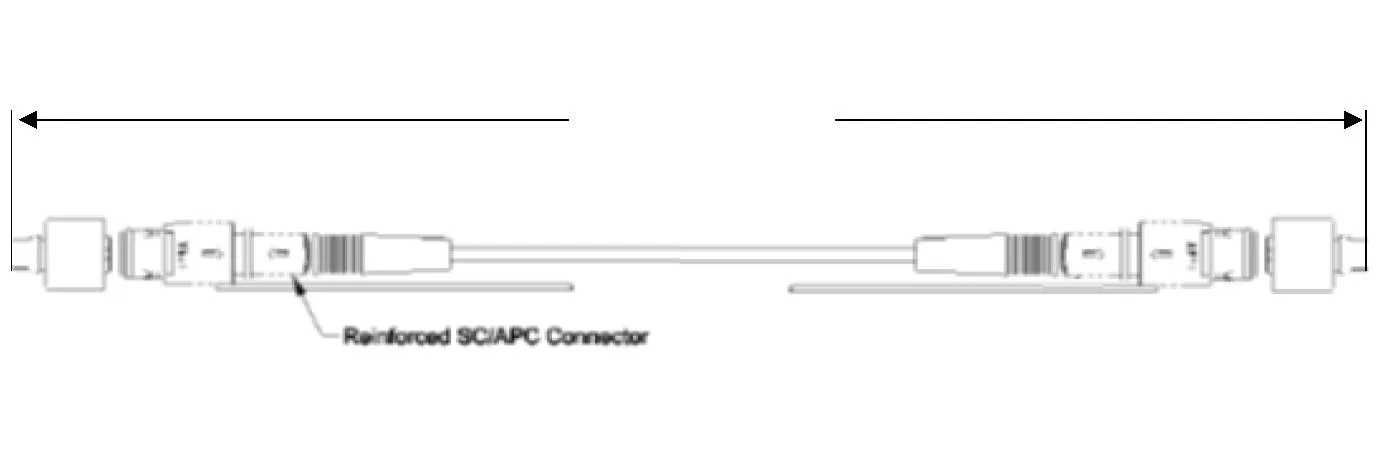

6. Pataiso laido matmenų brėžinys

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

7. Pakuotė

Pakuotės reikalavimai

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
