Vieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikų

Orientalfiber tiekėjo pluoštai, vienmodžiai arba daugiamodiai, yra išdėstyti didelio modulio PETG laisvo vamzdžio režimu. Vamzdžiai užpildyti vandeniui atspariu užpildo mišiniu. Virš vamzdžio uždedama vandenį blokuojanti medžiaga, kad kabelis būtų nepralaidus vandeniui. Ir pluoštu sustiprinto plastiko (FRP) strypų vyniojimas. Vienvamzdis nemetalinio apšvietimo antigraužikų šviesolaidinis kabelis komplektuojamas su polietileno (PE) apvalkalu.

Siųsti užklausą

Prekės aprašymas

Kaip profesionalas, ieškantis patikimos tinklo infrastruktūros, tinkamo tiekimoVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųyra labai svarbus ilgalaikiam veikimo stabilumui.Rytietiškas pluoštas, paremta plačiomis Jiangsu Xuben Photoelectric Technology Co., Ltd. gamybos galimybėmis, siūlo specializuotą kabelių dizainą, sukurtą taip, kad atlaikytų atšiaurias grėsmes aplinkai. Integruodamas apsaugą nuo graužikų su visiškai dielektrine konstrukcija, šis kabelis užtikrina nenutrūkstamą duomenų perdavimą srityse, kuriose gali atsirasti biologinių trikdžių ir elektros šuolių.

1. Produkto apžvalga: GYQFXTY standarto apibrėžimas

TheVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikų(GYQFXTY) yra kompaktiškas, lengvas optinio pluošto kabelis, skirtas ortakiams ir antenoms montuoti. Skirtingai nuo tradicinių šarvuotų kabelių, kurių apsaugai naudojama plieninė juosta, šiame gaminyje naudojamas specializuotas pluoštu sustiprinto plastiko (FRP) strypų sluoksnis. Šis dizainas suteikia dvejopą naudą: veikia kaip fizinis barjeras nuo graužikų graužimo, išlaikant nemetalinį, žaibai atsparų profilį.

2. Pagrindinė tiekimo vertė: kodėl pirkimų komandos renkasi „Orientalfiber“.

Pirkimo skyriai dažnai susiduria su iššūkiu suderinti ilgaamžiškumą ir įrengimo išlaidas.Rytietiškas pluoštaspašalina šiuos pirkimo skausmingus taškus:

Sumažėjusios montavimo išlaidos:Visiškai dielektrinisVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųreiškia, kad nereikia įžeminimo, taupant darbo laiką ir medžiagų sąnaudas.
Tiekimo grandinės patikimumas:Turėdami 20 mln. USD metinę produkcijos vertę ir keturias specializuotas gamyklas, užtikriname nuoseklų didelio masto inžinerinių projektų vykdymo laiką.
Sertifikuota kokybės kontrolė:Mūsų gamybos procesams taikomi ISO9001 ir ISO45001 standartai, užtikrinantys, kad kiekvienas kabelio metras atitiktų tarptautinius IEC 60794-1 reikalavimus.

3. Techninė struktūrinė analizė

VientisumasVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųslypi daugiasluoksnėje apsaugos strategijoje:

Komponentas	Medžiaga/Funkcija	Techninė nauda
Optinis pluoštas	G.652D / G.657A / kelių režimų	Mažas slopinimas ir didelis pralaidumas.
Laisvas vamzdis	Didelio modulio PETG	Atsparumas hidrolizei ir pluošto apsauga.
Antigraužikų sluoksnis	Suvynioti FRP strypai	Didelis atsparumas tempimui ir mechaninė apsauga.
Išorinis apvalkalas	Juodas UV stabilizuotas PE	Atsparumas oro sąlygoms ilgaamžiškumui lauke.

4. Pagrindinės našumo savybės ir pranašumai

Palyginti su standartiniais lauko kabeliais,Rytietiškas pluoštas Vieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųturi specifinių mechaninių pranašumų:

Žaibo atsparumas:Kadangi nėra metalinių komponentų, jis yra atsparus elektromagnetiniams trukdžiams (EMI) ir žaibo smūgiams, o tai yra labai svarbu gretimiems elektros linijų įrenginiams.
Atsparumas šoniniam slėgiui:FRP įvyniojimas užtikrina puikų atsparumą gniuždymui, apsaugodamas vidinius pluoštus nuo fizinės deformacijos užkasant ar traukiant ortakį.
Drėgmės barjeras:Vamzdžių užpildymo mišinio ir vandenį blokuojančių medžiagų derinys užtikrina, kad kabelis išliks funkcionalus net ir didelėje drėgmėje arba potvynių aplinkoje.

5. Lyginamasis pranašumas: Rytų pluoštas prieš tradicinius šarvuotus kabelius

Nors gofruotoji plieno juosta (CST) yra įprastas apsaugos nuo graužikų metodas, ji padidina svorį ir reikalauja įžeminimo. TheRytietiškas pluoštasNemetalinis metodas suteikia lengvesnę, lankstesnę alternatyvą, kurią lengviau valdyti lauke neprarandant atsparumo, reikalingo kenkėjams atbaidyti.

6. Universalūs taikymo scenarijai

TheVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųyra naudojamas įvairiose pramonės šakose, kuriose patikimumas yra nediskutuojamas:

Telekomunikacijos:Pagrindinio ir prieigos tinklo jungtys kaimo arba miško vietovėse.
Geležinkelis ir greitkelis:Ryšio sistemos palei bėgius, kur vyrauja vibracija ir graužikai.
Elektros galia:Saugus montavimas ant aukštos įtampos stulpų be elektros laidumo rizikos.
Pramoninis LAN:Priekinės įrangos prijungimas sunkiosios pramonės zonose.

7. Dažnai užduodami klausimai (DUK)

Kaip kabelis atsparus graužikams be metalo?

Didelio tankio FRP (pluoštu sustiprinto plastiko) strypų įvyniojimas sukuria kietą, abrazyvinį paviršių, kurį graužikams sunku įkąsti, veiksmingai apsaugant viduje esantį laisvą vamzdelį.

Ar šis kabelis tinkamas tiesioginiam laidojimui?

Nors pirmiausia sukurtas ortakiams ir antenoms, didelis atsparumas šoniniam slėgiui leidžia naudoti apsaugotoje palaidotoje aplinkoje, kur reikalingos nemetalinės savybės.

Ar „Orientalfiber“ gali pateikti pritaikytą skaidulų skaičių?

Taip, kaip specializuotas gamintojas, galime konfigūruotiVieno vamzdžio nemetalinis apšvietimo kabelis nuo graužikųsu konkrečiais pluošto tipais ir skaičiais, kad atitiktų jūsų projekto specifikacijas.

Charakteristikos

Perteklinio pluošto ilgio valdymo tikslumas užtikrina aukštą mechaninio ir temperatūros kabelio veikimą

Didelio stiprumo laisvas vamzdis, atsparus hidrolizei

Specialus vamzdžių užpildymo mišinys užtikrina kritinę pluošto apsaugą

Didelis atsparumas šoniniam slėgiui ir lankstumas

Apvyniojamo FRP sluoksnis užtikrino kabelio atsparumą tempimui, gerai apsaugo palaidą vonią

Išorinis polietileno apvalkalas pasižymi dideliu atsparumu UV spinduliams

Visiškai dielektrinis kabelis, montavimo ir eksploatacijos metu įžeminimas nereikalingas, pašalina bet kokią elektroninę įtaką ar laidą

Standartai

GYQFXTY kabelis atitinka standartą YD/T 769-2010 ir IEC 60794-1.

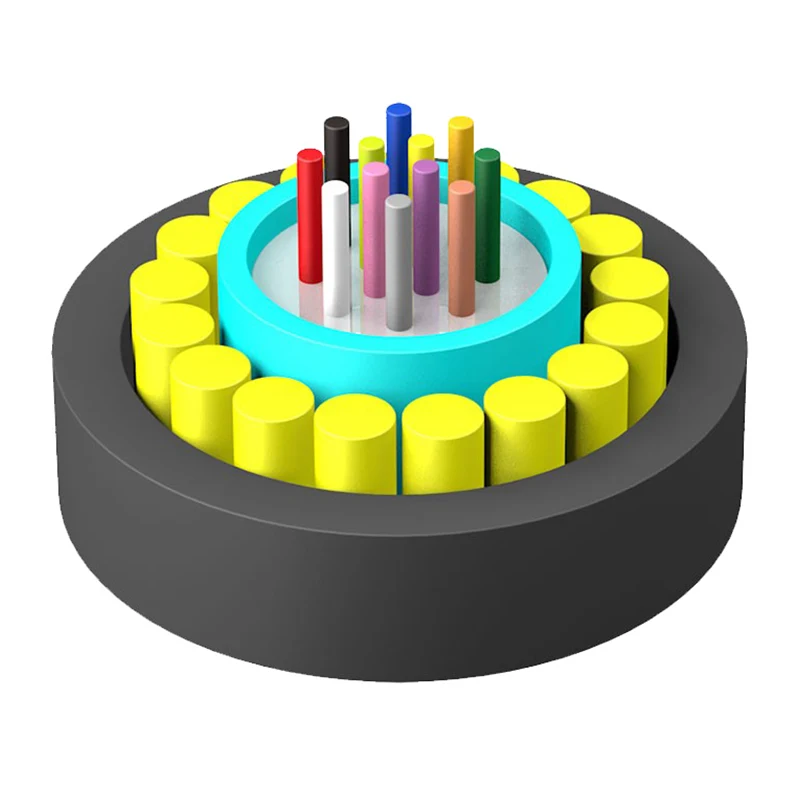

Struktūros brėžinys

1. Pluoštas

2. Laisvas vamzdis

3.FRP

4. Vamzdžio užpildymo medžiaga

5. Kabelio užpildymo medžiaga

6.PE išorinis apvalkalas

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Techniniai parametrai

Kabelio tipas (Padidinta 2 skaidulomis)	Pluošto skaičius	Kabelio svoris (nuoroda) (kg/km)	Tempimo stiprumas Ilgalaikis / trumpalaikis (N)	Atsparumas gniuždymui Ilgalaikis / trumpalaikis (N/100 mm)	Lenkimo spindulys Statinis / dinaminis (mm)
GYQFXTY-2~12Xn	2~12	66	600/1500	300/1000	10D/20D
GYQFXTY-14~18Xn	14-18	79
GYQFXTY-26 ~ 36Xn	26-36	86

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pluošto tipas	Silpnumas (+20 ℃)				Pralaidumas		Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
Pluošto tipas	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Skaitmeninė diafragma	Kabelio atjungimo bangos ilgis λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Pastaba:

a. Priesaga Xn reiškia pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Vieno vamzdžio nemetalinio apšvietimo nuo graužikų šviesolaidinis kabelis neturėtų būti laikomas lauke ilgiau nei 6 mėnesius, kad kabelio ritė būtų geros būklės.
