„Uni-Tube“ nemetalinis 73 apvalkalo šviesos apšvietimas

UNI-TUBE NOMetalinio 73 apvalkalo šviesos apšvietimo apšvietimo struktūra anti-Rodenct Fiber Optic Cable yra sudėti vieno režimo optinį pluoštą arba kelių režimų optinį pluoštą į laisvą vamzdelį, pagamintą iš aukšto modulio poliesterio medžiagos, o vamzdis užpildytas vandeniui atspariu junginiu. Vandeniui blokuojanti medžiaga pridedama prie laisvojo vamzdžio, kad būtų užtikrintas optinio kabelio atsparus vandeniui. Laisvas vamzdis apvyniotas FRP lazdele, o ant kabelio šerdies išspaudžiamas polietileno vidinio apvalkalo sluoksnis. Po to, kai FRP diržas yra išilgai suvyniotas, polietileno išorinis apvalkalas išspaudžiamas, kad susidarytų laidas.

Siųsti užklausą

Prekės aprašymas

Charakteristikos

Geros mechaninės ir temperatūros savybės

Geras atsparumas hidrolizei ir didelis stiprumas

Specialus vamzdžių užpildymo junginys užtikrina kritinę pluošto apsaugą

Geras šoninio slėgio atsparumas ir minkštumas

Apvyniojimas FRP užtikrina kabelio tempiamąjį stiprumą ir suteikia gerą apsaugą nuo laisvojo vamzdžio

Apvyniota FRP ir FRP juostos šarvais Padarykite kabelį puikų rodiklį atsparią našumą

Polietileno (PE) apvalkalas turi gerą atsparumą UV spinduliui

Mažas skersmuo, lengvas svoris ir draugiškas montavimas

Standartai

„GYQFXTY73“ laidas atitinka standartinį YDT 769-2010, taip pat IEC 60794-1.

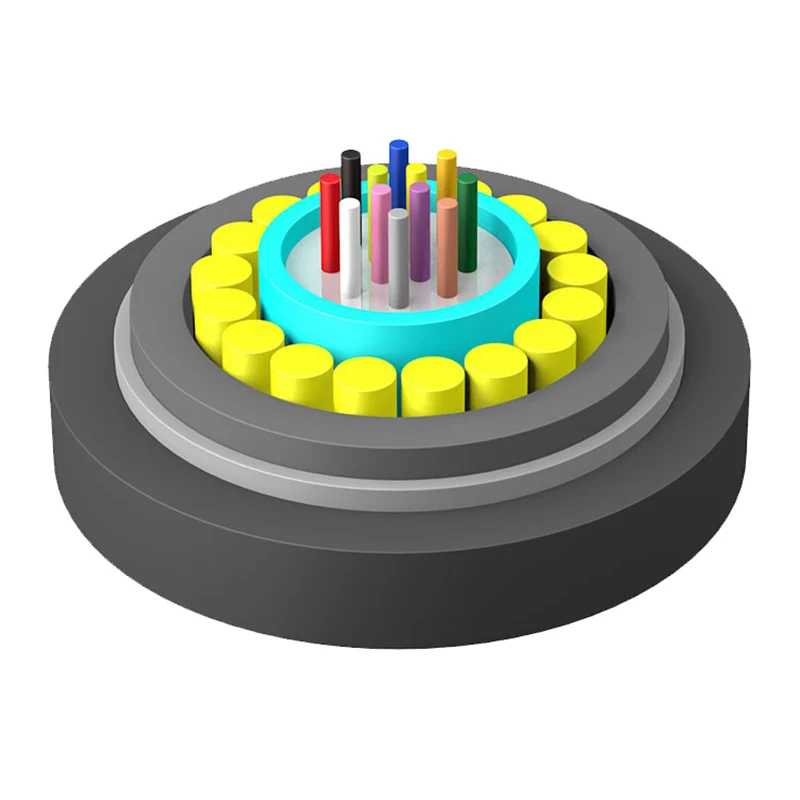

Struktūros brėžinys

1.Fibre

2.Tube užpildymo junginys

3. Laisvas vamzdis

4.Frp

5. Komplektuota užpildymo medžiaga

6.Pe vidinis apvalkalas

7. vandens blokavimo medžiaga

8.frp juosta

9.PE išorinis apvalkalas

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Techniniai parametrai

Kabelio tipas (Padidėjo 2 pluoštais)	Pluošto skaičius	Kabelio svoris (nuoroda) (kg/km)	Tempimo stiprumas Ilgas/trumpalaikis (n)	Sutriuškinti pasipriešinimą Ilgas/trumpalaikis (n/100mm)	Lenkimo spindulys Statinis/dinaminis (mm)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Sandėliavimo/darbo temperatūra: -40 ℃ -+70 ℃

Optinės charakteristikos

Pluošto tipas	Silpimas (+20 ℃)				Pralaidumas		Skaitmeninė diafragma	Kabelio ribinės bangos ilgio λcc
Pluošto tipas	@850nm	@1300nm	@1310nm	@1550 nm	@850nm	@1300nm	Skaitmeninė diafragma	Kabelio ribinės bangos ilgio λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤3,3db/km	≤1,2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015N	---
62,5/125 µm	≤3,5db/km	≤1,2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015N	---

Pastaba:

a. Priesaga xn žymi pluošto tipą

b. Pluošto ir vamzdžio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. „Uni-Tube“ nemetalinis 73 apvalkalas šviesos apšvietimas anti-Rodenct Fiber Opc Cable neturėtų laikyti daugiau nei 6 mėnesių lauko aplinkoje, kad kabelio ritės būklė būtų gera būsena

Taikymas: ortakis/antena
