UAV UAV šviesolaidinio perdavimo sistema

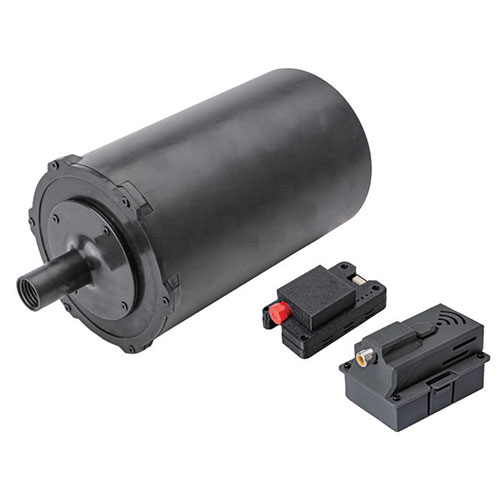

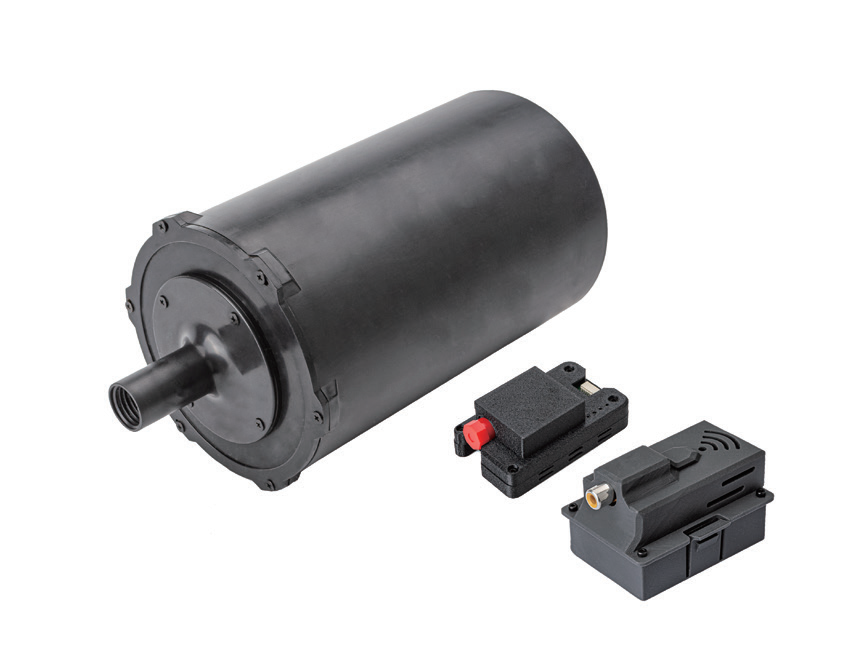

Fibero optinio perdavimo sistema įgalina saugius, realiojo laiko vaizdo įrašus, esančius aukšto tarpusavio aplinkoje, o transmisija svyruoja nuo 3 iki 30 km ideal, tiek iš arti, tiek tolimojo nuotolio operacijoms. Jį sudaro trys pagrindiniai komponentai: pluošto ritė, oro ir žemės blokas.

Pluošto ritė yra lengvas ir kompaktiškas, pastatytas su dideliu tempiamu, patvariu optiniu pluoštu, kad būtų minimalus signalo praradimas ir maksimalus atsparumas.

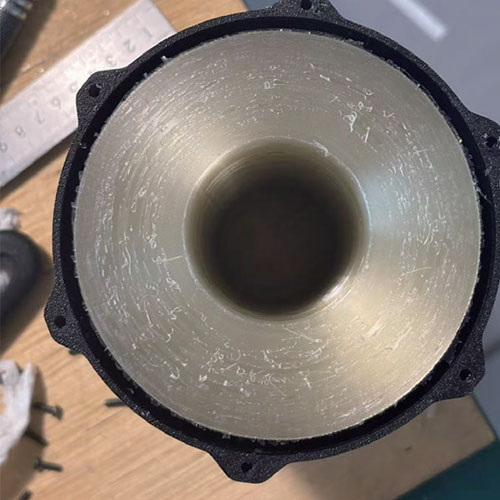

Pluošto diegimo sistema pasižymi pažengusiais vidinio ritinio tiekimo technologija, užtikrinančia sklandų, be perleidimo perdavimą tiesiai iš ritės šerdies. Šis dizainas sumažina mechaninį įtempį ir apsaugo nuo snapų skrydžio metu, užtikrinant aukščiausią saugumą ir stabilumą oro operacijoms-net sudėtingose ​​vietovėse.

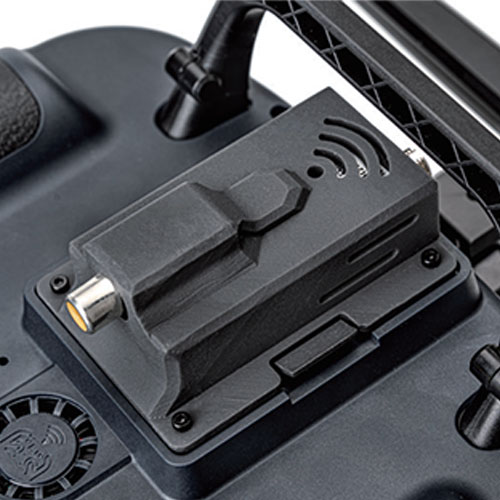

Žemės blokas palaiko „Pug-and-Play“ naudojimą ir gali būti tiesiogiai prijungtas prie standartinių kompiuterių valdiklių, kad būtų galima greitai diegti.

Konfigūracija

Šviesolaidinis optinis ritinys 20 km

Pluošto skersmuo: 0,28 m

Produkto pavadinimas: pluošto optinio iškrovos dėžutė

Apvalkalo medžiaga: dervinė

Fibero optinio kabelio išorinis skersmuo: 0,28 mm ± 0,01

Ilgis: 20 km

Optinis tipas: G657A2

Darbinė temperatūra: -40 ~ 85 ℃

Oro vienetas

Maitinimo šaltinis: 5,5 V-26 V.

Kūno dydis: 63*37*23 mm

Kūno svoris: 31 ± 2g

Autobuso signalas: CRSF

Vaizdo įrašas: analogas

Žemės vienetas

Maitinimo šaltinis: 5,5 V-26 V.

Kūno dydis: 65*49*45 mm

Kūno svoris: 56,4 g

Fibero optinės sąsaja: FC

Vaizdo išvesties prievadas: RCA_8.4

RC protokolas: CRSF
