Išankstinis pluošto optinio kabelio paskirstymo dėžutė GFS-8SX

1. Generolas

1.1 Aprašymas

Iš anksto sujungtas optinio paskirstymo dėžutė kaip pažangiausia „FTTX“ tinklo paskirstymo mazgo įranga, suteikia greitą ir patikimą ryšį, gerą FTTX tinklo apsaugą ir valdymą.

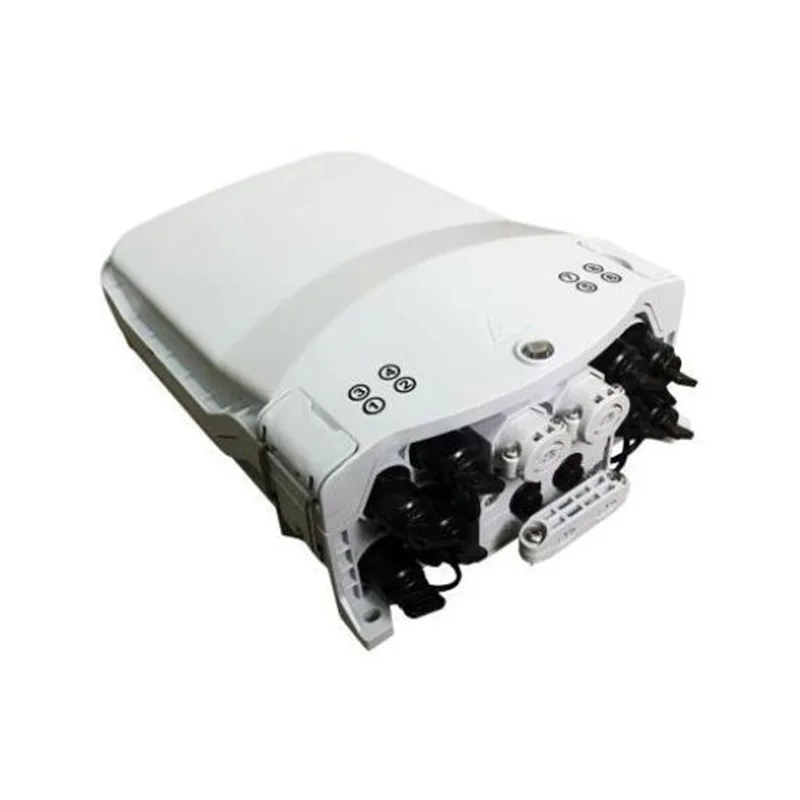

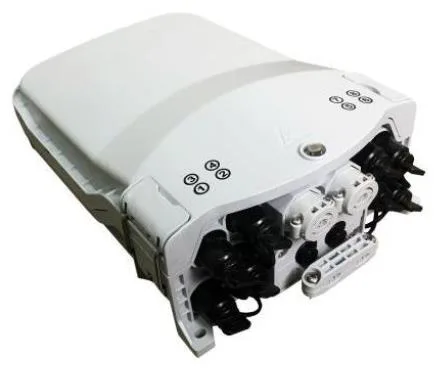

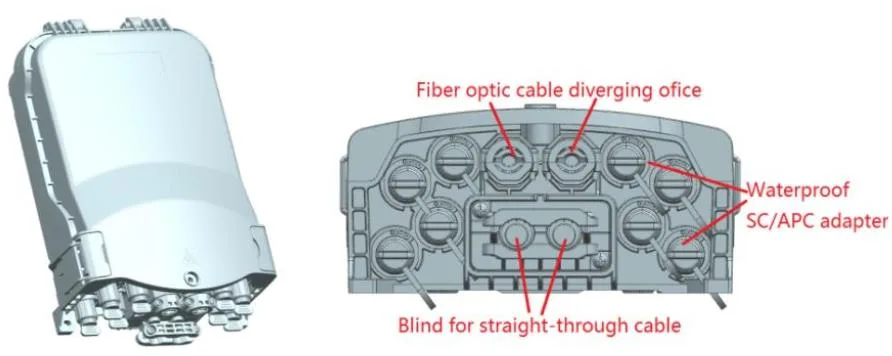

GFS-8SX išvaizda

1.2 Standartai atitinka

Siūloma produkcija yra suprojektuota, pagaminta ir išbandoma pagal standartus taip:

1.3 Taikymo aplinka

2. Charakteristikos

1. Išplėstinės struktūros dizainas, lengvas veikimas ir pagrįstas maršrutas.

2. Medžiaga: PC+abs.

3. Atsirasdama drėgme, atsparus vandeniui, atsparus dulkėms, senėjimui.

4. Apsaugos lygis iki IP65.

5. 1 ovalo optinio kabelio įvedimas, 2 šakos optinio kabelio įrašai ir 8 iš anksto sujungti adapteriai.

6. Galima įsigyti įvairių tipų sujungimo dėklų.

7. Montavimo metodas: montuojamas ant stulpo, pritvirtintas prie oro, ant sienos.

8. Jame gali būti įrengtas kritimo kabelio laikymo dėklas, kad būtų galima patenkinti 50 metrų 5 mm apvalų laidą.

3. Specifikacijos

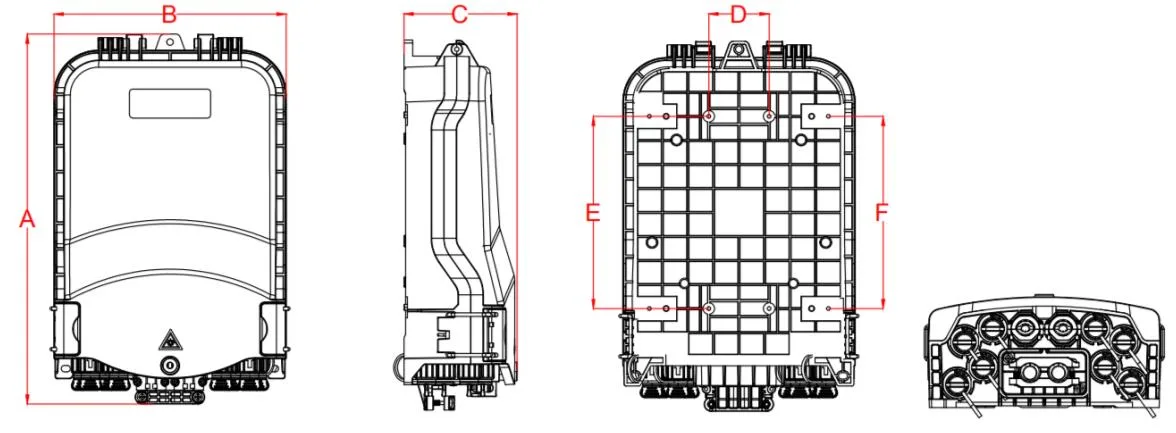

3.1 Mechaninės specifikacijos

4. Konfigūracija

Pagrindiniai optiniai parametrai

Aukščiau esančioje lentelėje pateikti optiniai parametrai yra numatytosios vertės ir juos galima pritaikyti pagal reikalavimus.

5. Produkto paveikslėlis

5.1 Produkto kabelio būdai:

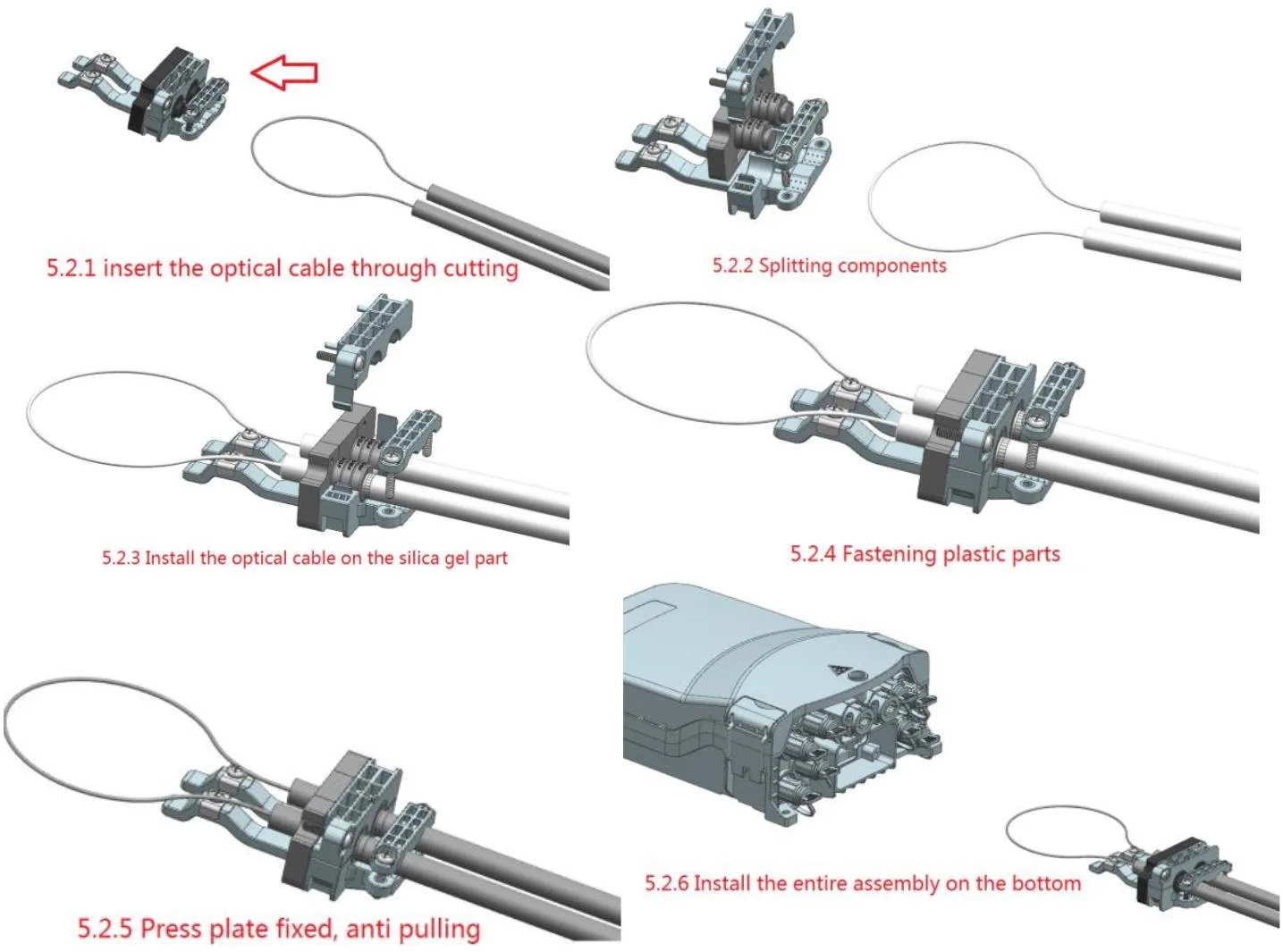

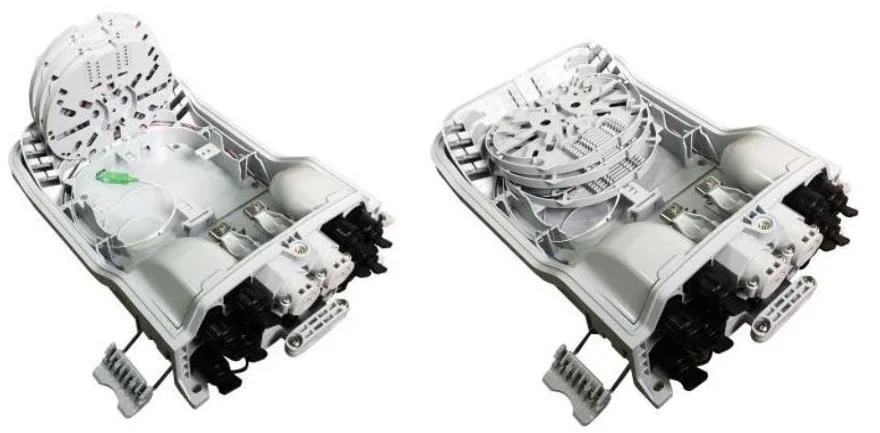

5.2 konfigūracija

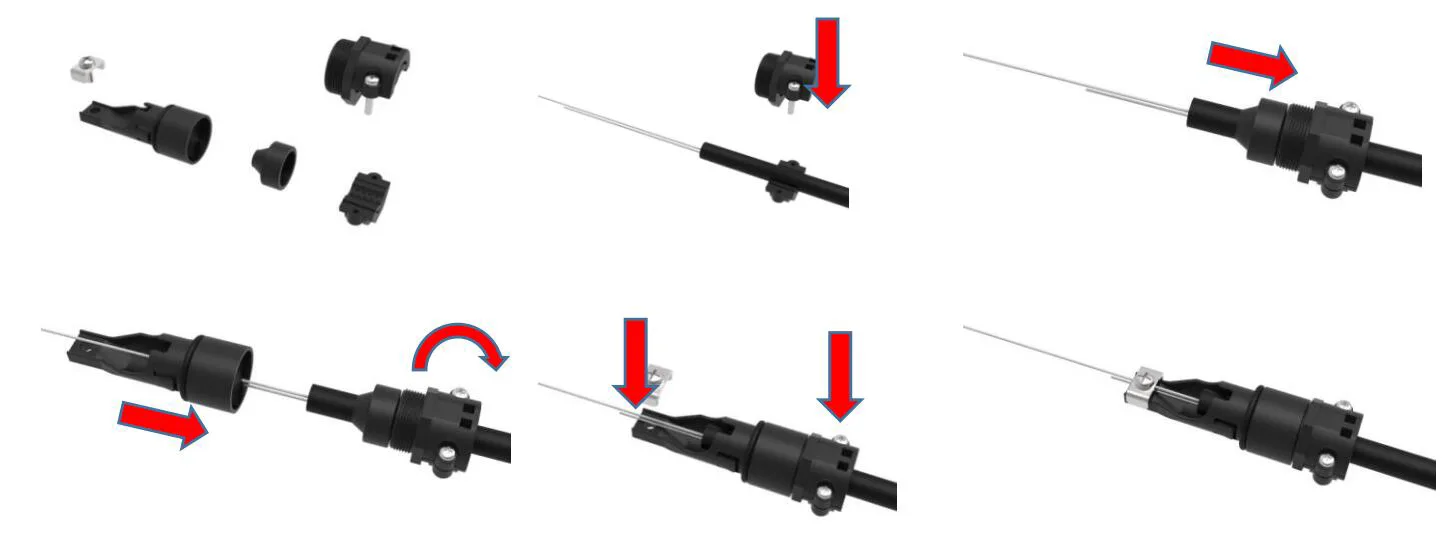

Greitas tiesioginio optinio kabelio montavimas, pritvirtinimas ir uždarymas su greitu kištuku.

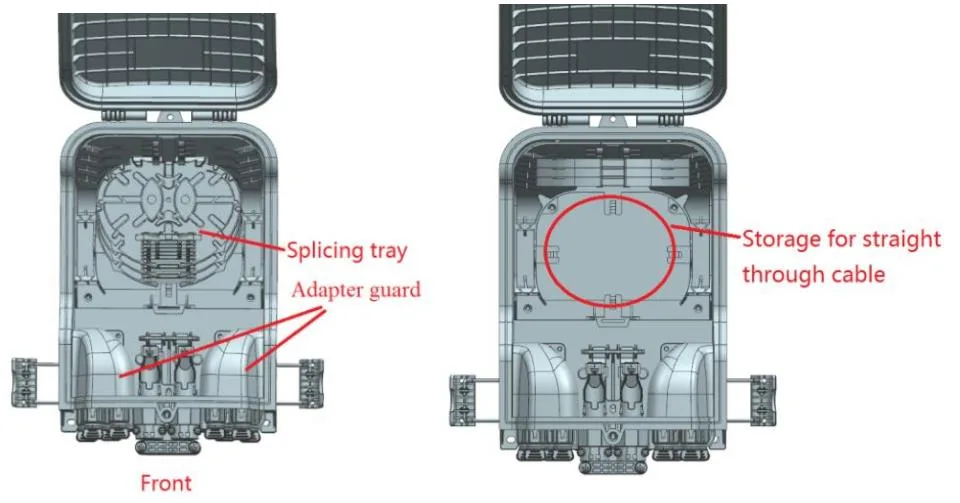

5.3 Fibero optinio kabelio bifurkacija

5.4 Produkto kabelio būdai

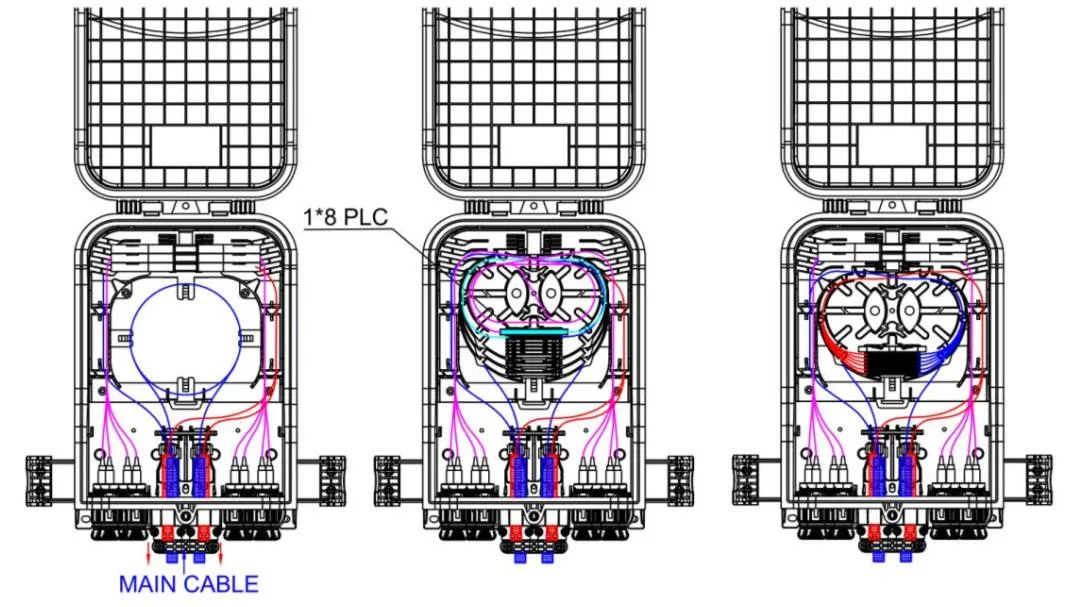

GFS-8SX maršruto schema

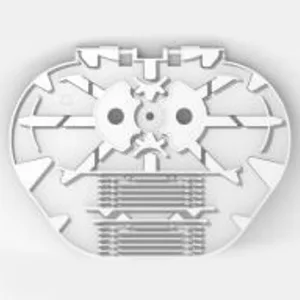

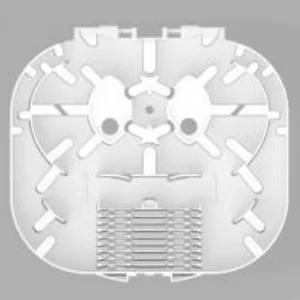

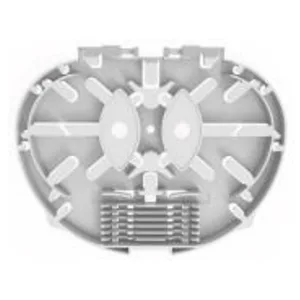

5.5 sujungimo dėklas

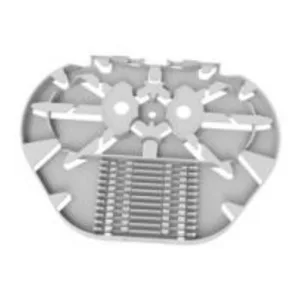

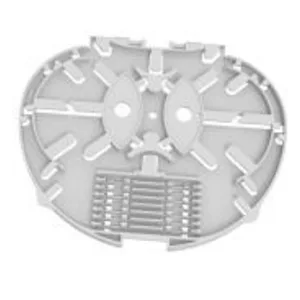

Daiktas	Suskyrimo dėklas a	Suskyrimo dėklas b	Skirstytuvo dėklas A-1
Matmenys (h* W*d, mm)	134*104*8	134*104*4	134*104*8
Grynasis svoris (kg)	0.021	0.015	0.021
Vaizdas
Spalva	RAL7035	RAL7035	RAL7035
Medžiaga	PC+abs	PC+abs	PC+abs
Padėklo (šerdies) sujungimo talpa	12 (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)	8 (1 šilumos sluoksnis susitraukiamos apsauginės rankovės)	6 (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)
Skilties talpa (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm)	/	1 (PLC 1x16, 0,9 mm pluoštas, 60x12x4mm)
Maksimalus (PCS)	4	8	4
Numatytasis (PCS)	1	/	/

Pastaba:

1. Aukščiau pateiktus dėklus galima sumaišyti pagal reikalavimus.

2. Konfigūracijos taisyklės: 1a = 2b = 2c = 1d = 1e

3. Pluošto diskų tipai nuolat didėja

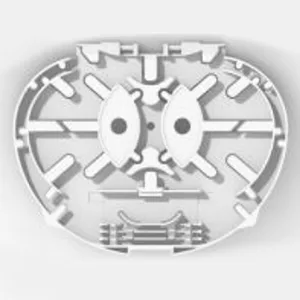

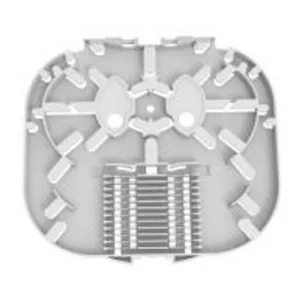

Daiktas	Suskyrimo dėklas c	Susukimo dėklas d	Susukimo dėklas e	Susukimo dėklas E-1
Matmenys (h* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Grynasis svoris (kg)	0.018	0.024	0.033	0.033
Vaizdas
Spalva	RAL7035	RAL7035	RAL7035	RAL7035
Medžiaga	PC+abs	PC+abs	PC+abs	PC+abs
Padėklo (šerdies) sujungimo talpa	12 (1 šilumos sluoksnis susitraukiamos apsauginės rankovės)	24 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)	24 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)	18 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)
Skilties talpa (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm)	1 (PLC 1x16, 0,9 mm pluoštas, 60x12x4mm)
Maksimalus (PCS)	8	4	4	4
Numatytasis (PCS)	2	/	/	/

Pastaba:

1. Aukščiau pateiktus dėklus galima sumaišyti pagal reikalavimus.

3. Konfigūracijos taisyklės: 1a = 2b = 2c = 1d = 1e

3. Pluošto diskų tipai nuolat didėja

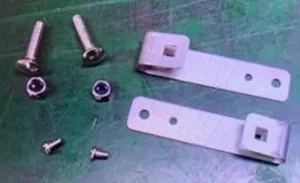

5.6 priedai

Nr.	Dalies vardas	Nuorodos paveikslėlis	Vienetas	Kiekis	Pastaba
1	Vartotojų	/	PCS	1	Į
2	Skirstytuvo bandymo ataskaita	/	PCS	1	Į

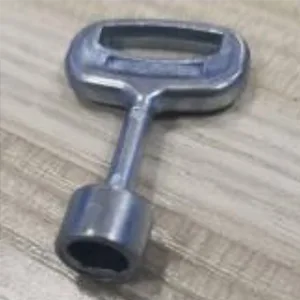

3	Raktas		PCS	1	„D“ tipas

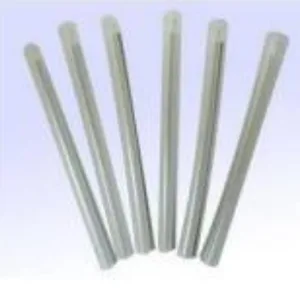

4	Šilumos draudimo apsauga		PCS	8	L = 45 mm

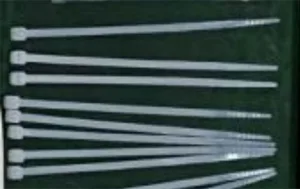

5	Nailono kabelio kaklaraištis		PCS	10	3x100 mm

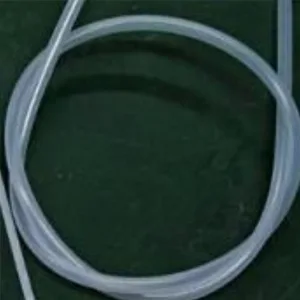

6	Apsaugos nuo pluošto vamzdis		PCS	1	OD4mm x 50cm

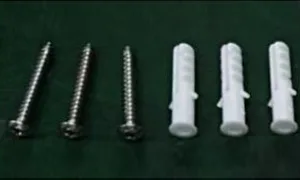

7	Sieną pritvirtintas rinkinys		nustatytas	1	Pasirenkama kaip kliento prašymas. (Išplėstas plastikinis kištukas φ7.5x40mm, „Phillips“ savaime suprantami varžtai M5x40mm.)
8	Montuojamas polis		nustatytas	10	Pasirenkama kaip kliento užklausa

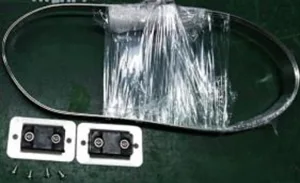

9	Ant oro montuojamas rinkinys		nustatytas	10	Pasirenkama kaip kliento užklausa
10	Nuleiskite kabelio laikymo dėklą		nustatytas	10	Pasirenkama kaip kliento užklausa

6. Aplinkos charakteristikos

Šis produktas atitinka ROHS aplinkos apsaugos direktyvą ir švino, kadmio, gyvsidabrio, heksavalentinio chromo, polibrominuoto bifenilo (PBB) ir polibrominuoto difenilo eterio (PBDE) kiekį neviršija ribos.

7. Diegimas

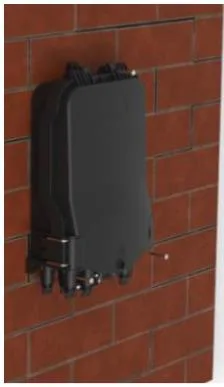

7.1. Sieną montuojamas montavimas

Gręžkite 3 skylutes sienoje pagal 2 lentelės matmenį padėkite išplėtimo kištuką φ7.5*40, padėkite dėžutę, kad ji atitiktų skylutes ir naudotų varžtus.

Sieninis montavimas

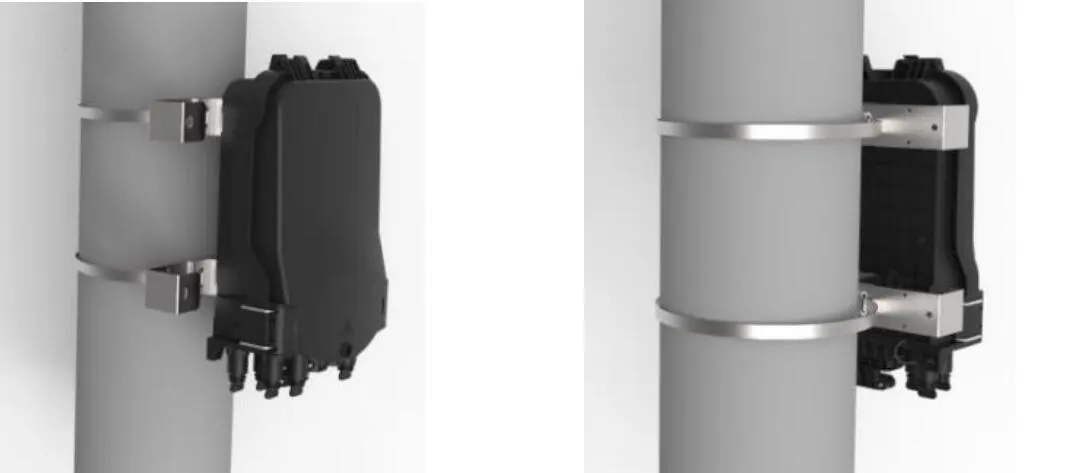

7.2. Montuojama ant stulpo

Perduokite lanko žiedą per galinės plokštės lizdą ir pritvirtinkite jį ant telekomunikacijų stulpo

Pole montuojamas montavimas

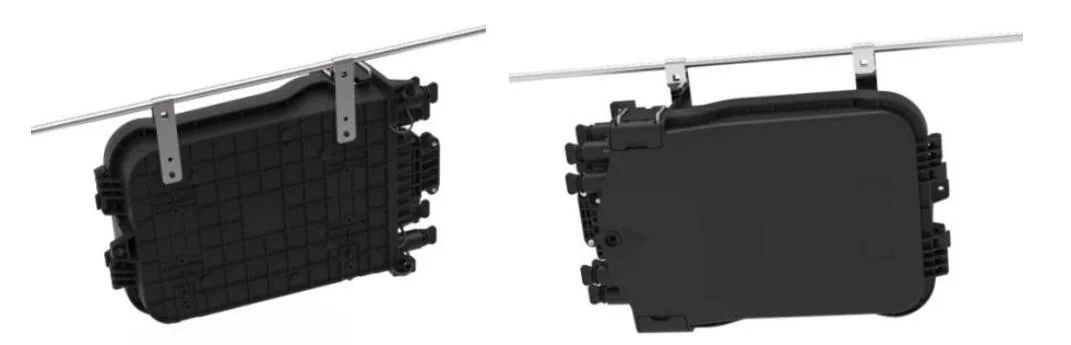

7.3 Viršutinės struktūros

Pririškite du sumontuotus ant viršutinės galvos važiuoklės, pakabintos ant vielos, o paskui varžtas, užkirsti kelią dėklui nukristi.

Viršutinės struktūros

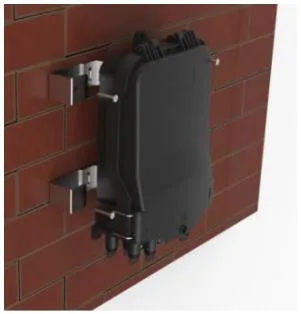

7.4 Įrengtas sienoje (su kritimo kabelio laikymo dėklu)

Gręžkite 4 skylutes sienoje Pagal lašo kabelio laikymo dėklo tvirtinimo angos matmenį, padėkite išplėtimo kištuką φ 7.5 * 40, padėkite dėžutę, kad ji atitiktų skylutes, ir pritvirtinkite varžtais.

Montuotas sienoje (su kritimo kabelio laikymo dėklu)

7.5 montuojama montuojama montuojama (su kritimo kabelio laikymo dėklu)

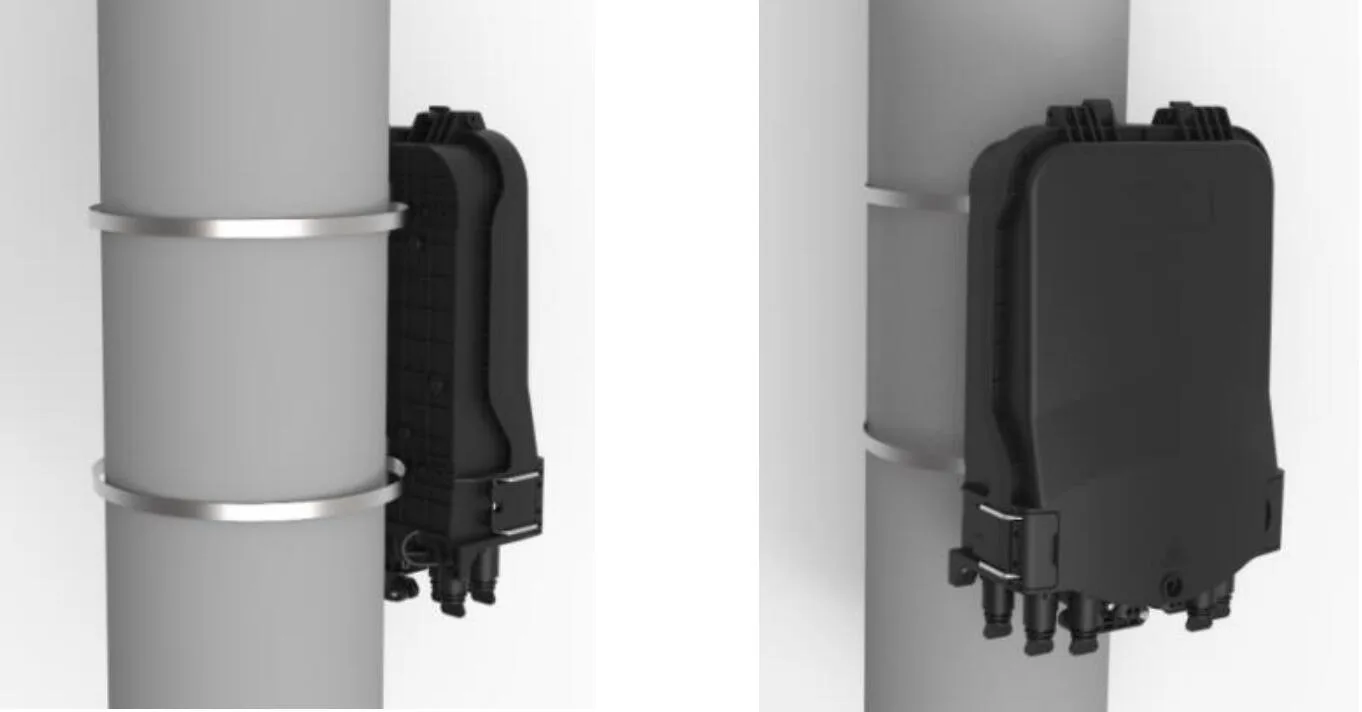

Pereikite nerūdijančio plieno diržą per lašo kabelio laikymo dėklo lizdą ir sagtį pritvirtinkite ant stulpo.

Montuotas montuojamas polis (su lašo kabelio laikymo dėklu)

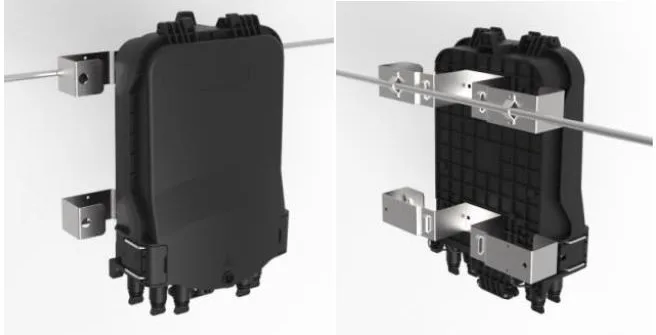

7.6 Įrengtas ant oro (su „Drop Cable“ laikymo dėklu)

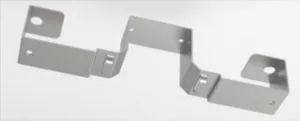

Naudokite mažą metalinę plokštelę, kad pritvirtintumėte paskirstymo dėžutę pasiuntiniui.

Montuojama ant oro (su lašo kabelio laikymo dėklu)

8. Jungties veikimas

8.1 Iš anksto sujungtas adapteris - A （E）

⚫ Pasukite pluošto jungties rodyklę prieš laikrodžio rodyklę ir išimkite dulkių dangtelį.

⚫ Aukščiau yra pluošto jungties rodyklės dalis, įdėkite pluošto jungtį į lizdą ir pasukite rodyklę dalis pagal laikrodžio rodyklę.

8.2 Iš anksto sujungtas adapteris - B （XL）

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę

8.3 Iš anksto sujungtas adapteris - C

⚫ Paspauskite stumdomą žiedą ant optinio pluošto iš anksto suformuoto kištuko rodyklės kryptimi, kad pašalintumėte dulkių dangtelį; Paspauskite mygtuką, kad išimtumėte dulkių dangtelį ant adapterio rodyklės kryptimi.

⚫ Lyginkite iš anksto suformuoto kištuko korpusą su adapterio sagtimi, kol jis bus pritvirtintas. Prijunkite du dulkių dangčius vienodai.

⚫ Įdiegtas surenkamas kištukas stumia stumdomąjį žiedą, kad išlaisvintų sagtį, ir tada patraukite pagrindinį korpusą atgal, kad jį atskirtų.

8.4 Iš anksto sujungtas adapteris - D

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi.

⚫ Prijunkite iš anksto sujungtą kištuką D ir iš anksto sujungtą adapterį D rodyklės kryptimi, ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.5 Iš anksto sujungtas adapteris - E (A)

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi

⚫ Prijunkite iš anksto sujungtą kištuką ir iš anksto sujungtą adapterį E rodyklės kryptimi ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.6 Iš anksto sujungtas adapteris -f

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę.

8.7 Iš anksto sujungtas adapteris - G

9. Pakuotė
