Išankstinis pluošto optinio kabelio paskirstymo dėžutė GFS-16QX

1. Generolas

1.1 Aprašymas

Iš anksto sujungtas optinio paskirstymo dėžutė kaip pažangiausia „FTTX“ tinklo paskirstymo mazgo įranga, suteikia greitą ir patikimą ryšį, gerą FTTX tinklo apsaugą ir valdymą.

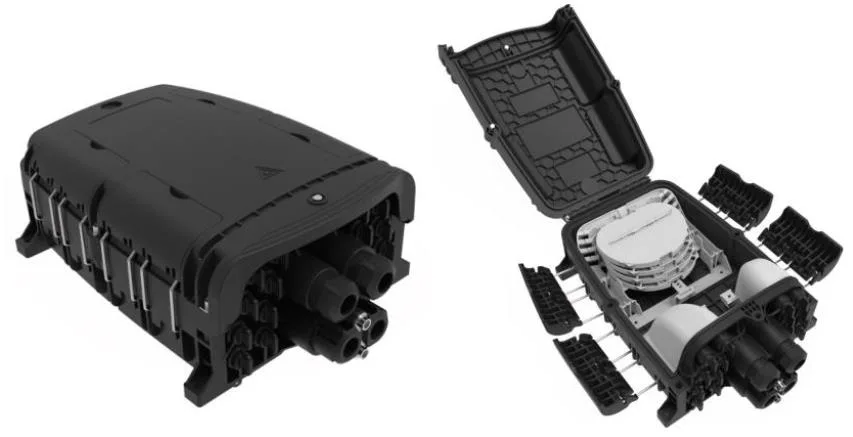

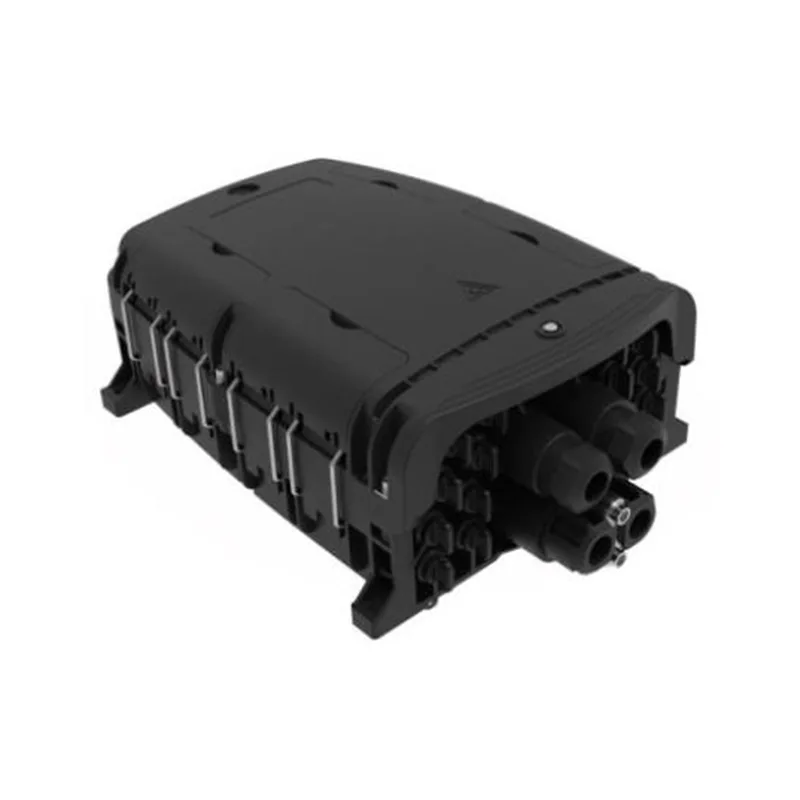

GFS-16QX išvaizda

1.2 Standartai atitinka

Siūloma produkcija yra suprojektuota, pagaminta ir išbandoma pagal standartus taip:

1.3 Taikymo aplinka

2. Charakteristikos

1. Išplėstinės struktūros dizainas, lengvas veikimas ir pagrįstas maršrutas.

2. Medžiaga: pp+gf.

3. Atsirasdama drėgme, atsparus vandeniui, atsparus dulkėms, senėjimui.

4. Apsaugos lygis iki IP68.

5. 1 ovalo optinio kabelio įvedimas, 2 šakos optinio kabelio įrašai ir 16 iš anksto sujungtų adapterių.

6. 2 Tipo sujungimo dėklai neprivalomi.

7. Montavimo metodas: montuojamas ant stulpo, pritvirtintas prie oro, ant sienos.

3. Specifikacijos

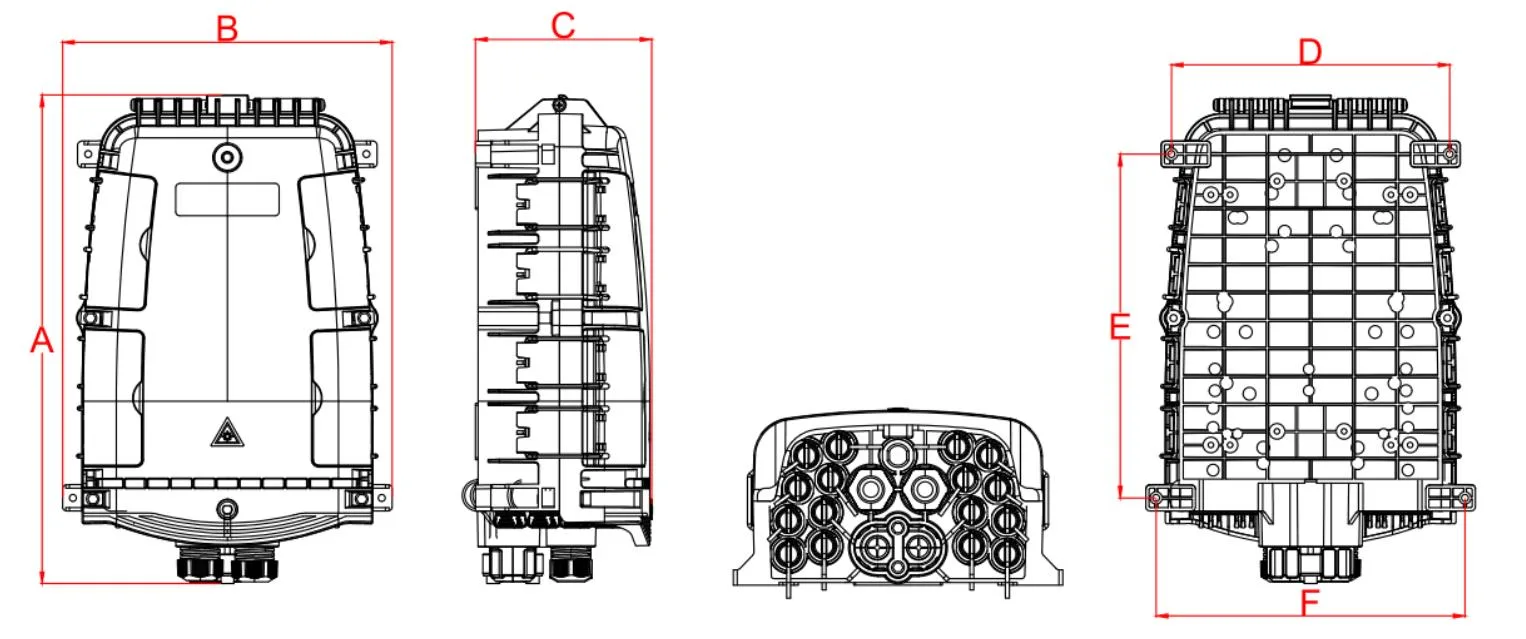

3.1 Mechaninės specifikacijos

4. Konfigūracija

4.1 Pagrindiniai optiniai parametrai

Aukščiau esančioje lentelėje pateikti optiniai parametrai yra numatytosios vertės ir juos galima pritaikyti pagal reikalavimus.

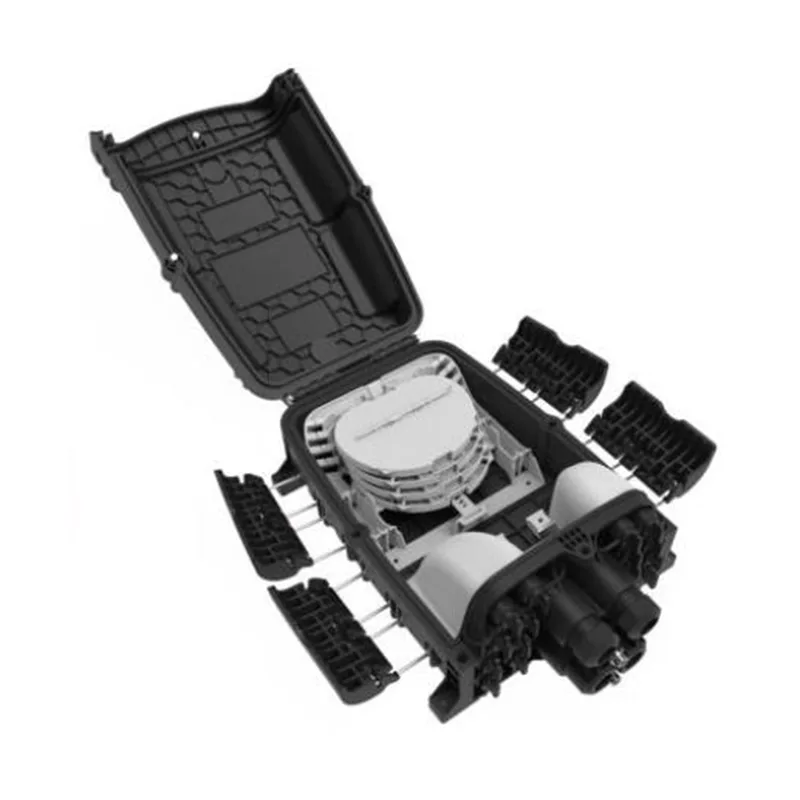

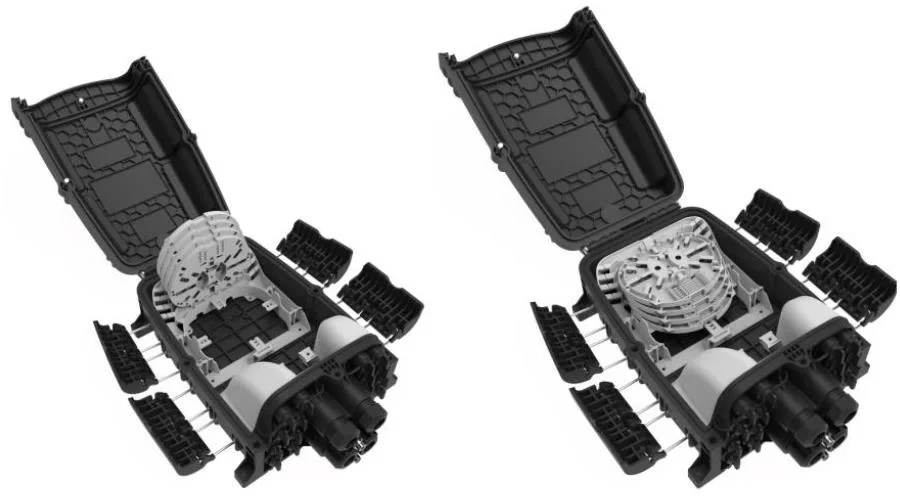

5. Produkto paveikslėlis

5.1 Produkto kabelio būdai:

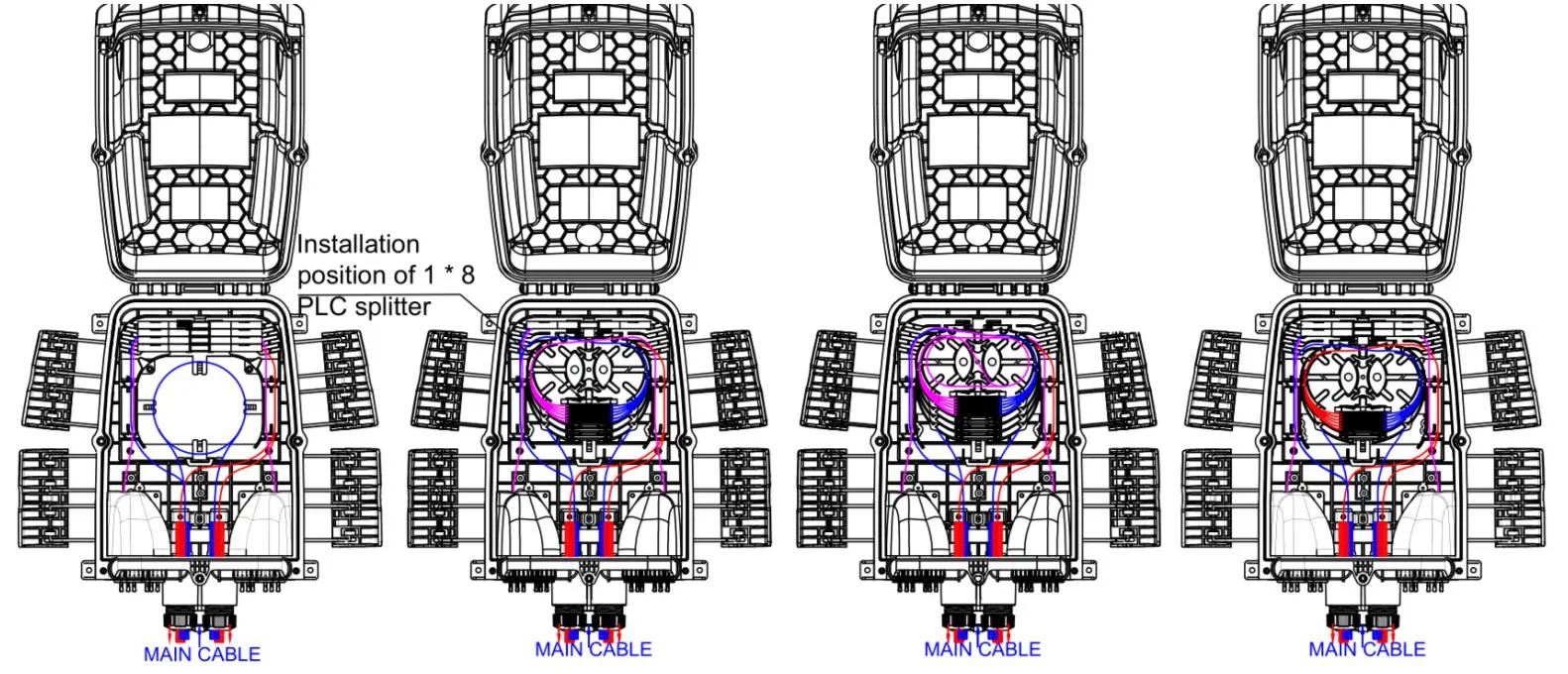

GFS-16QX maršruto parinkimo schema

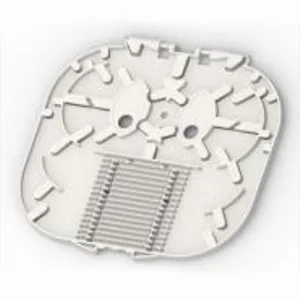

5.2 SUSITARIMAS

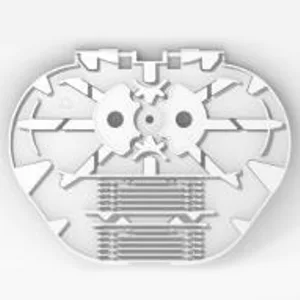

Daiktas	Suskyrimo dėklas a	Suskyrimo dėklas b	Skirstytuvo dėklas A-1	Suskyrimo dėklas c
Matmenys (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Grynasis svoris (kg)	0.021	0.015	0.021	0.018
Vaizdas
Spalva	RAL7035	RAL7035	RAL7035	RAL7035
Medžiaga	PC+abs	PC+abs	PC+abs	PC+abs
Padėklo sujungimo pajėgumas (šerdys)	12 (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)	8 (1 šilumos susitraukiamos apsauginės rankovės sluoksnis)	6  (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)	12 (1 šilumos susitraukiamos apsauginės rankovės sluoksnis)
Skilties talpa dėkle (PCS)	1  (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm)	/	1  (PLC 1x16, 0,9 mm pluoštas, 60x12x4mm)	/
Maksimalus (PCS)	4	8	4	8
Numatytasis (PCS)	2	/	/	2
Pastaba: 1. Aukščiau pateiktus dėklus galima sumaišyti pagal reikalavimus. 2. Konfigūracijos taisyklės: 1a = 2b = 2c = 1d = 1e = 2f 3. Pluošto diskų tipai nuolat didėja

Daiktas	Susukimo dėklas d	Susukimo dėklas e	Susukimo dėklas E-1	Sujungimo dėklas f
Matmenys (h* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Grynasis svoris (kg)	0.024	0.033	0.033	0.021
Vaizdas
Spalva	RAL7035	RAL7035	RAL7035	RAL7035
Medžiaga	PC+abs	PC+abs	PC+abs	PC+abs
Padėklo sujungimo pajėgumas (šerdys)	24 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)	24 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)	18 (2 šilumos susitraukiamos apsaugos rankovės sluoksniai)	16 (1 šilumos susitraukiamos apsauginės rankovės sluoksnis)
Skilties talpa dėkle (PCS)	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm)	1 (PLC 1x16, 0,9 mm pluoštas, 60x12x4mm)	/
Maksimalus (PCS)	4	4	4	8
Numatytasis (PCS)	/	/	/	/
Pastaba: 1. Aukščiau pateiktus dėklus galima sumaišyti pagal reikalavimus. 4. Konfigūracijos taisyklės: 1a = 2b = 2c = 1d = 1e = 2f 3. Pluošto diskų tipai nuolat didėja

5.3 priedai

Nr.	Dalies vardas	Nuorodos paveikslėlis	Vienetas	Kiekis	Pastaba
1	Vartotojų	/	PCS	1	Į
2	Skirstytuvo bandymo ataskaita	/	PCS	1	Į
3	Raktas		PCS	1	„D“ tipas
4	Šilumos draudimo apsauga		PCS	16	L = 45 mm, Pasirenkama kaip kliento užklausa
5	Nailono kabelio kaklaraištis		PCS	10	3x100 mm

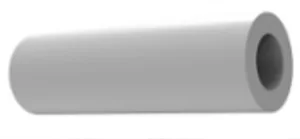

6	Apsaugos nuo pluošto vamzdis		PCS	1	OD5mm x 50cm
7	Sieną pritvirtintas rinkinys		nustatytas	1	Pasirenkama kaip kliento prašymas. Išplėstas plastikinis kištukas φ7,5x40 mm, „Phillips“ savarankiškai pritvirtinantys varžtai M5x40mm.

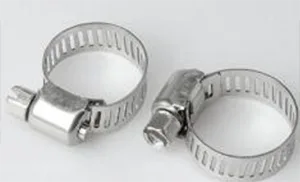

8	Hoopas		PCS	2	ᴓ13-19mm
9	Optinio kabelio įėjimo sandarinimo kištukas		PCS	2

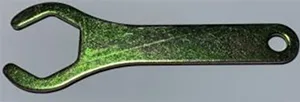

10	Bracho kabelio sandarinimo veržlės veržliaraktis		PCS	1

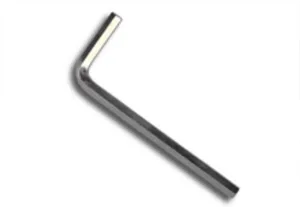

11	M6 Alleno raktas		PCS	1	M6

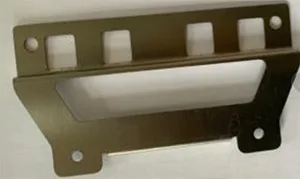

12	Pole montuojamas rinkinys-a		nustatytas	1	Pasirenkama kaip kliento užklausa
13	Pole montuojamas rinkinys-b		nustatytas	1	Pasirenkama kaip kliento užklausa
14	Ant oro montuojamas rinkinys		nustatytas	1	Pasirenkama kaip kliento užklausa
15	Nuleiskite kabelio laikymo dėklą		PCS	2	Pasirenkama kaip kliento užklausa

6. Aplinkos charakteristikos

Šis produktas atitinka ROHS aplinkos apsaugos direktyvą ir švino, kadmio, gyvsidabrio, heksavalentinio chromo, polibrominuoto bifenilo (PBB) ir polibrominuoto difenilo eterio (PBDE) kiekį neviršija ribos.

7. Diegimas

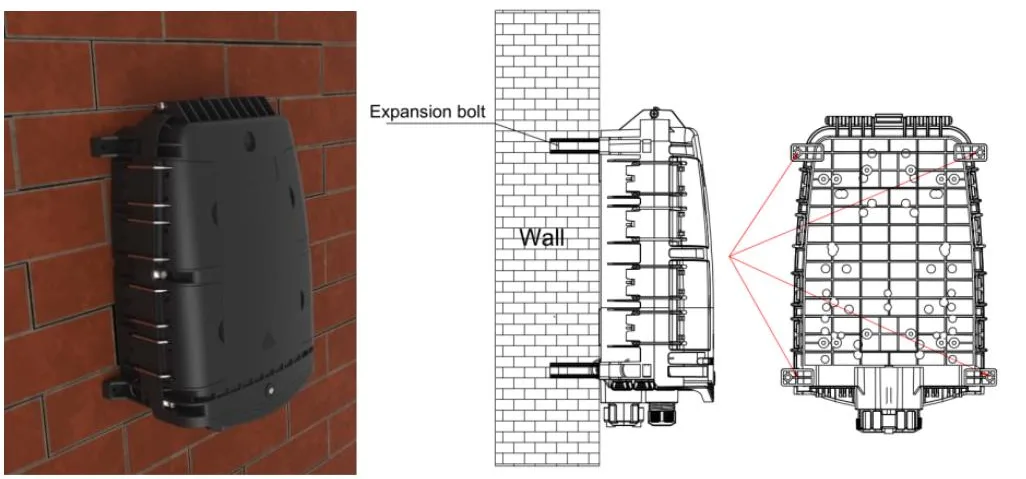

7.1. Sieną montuojamas montavimas

4 gręžkite sienoje esančias skylutes pagal 3.1 lentelės matmenį, padėkite išplėtimo kištuką7.5*40, padėkite dėžutę, kad ji atitiktų skylutes ir naudotų varžtus.

Sieninis montavimas

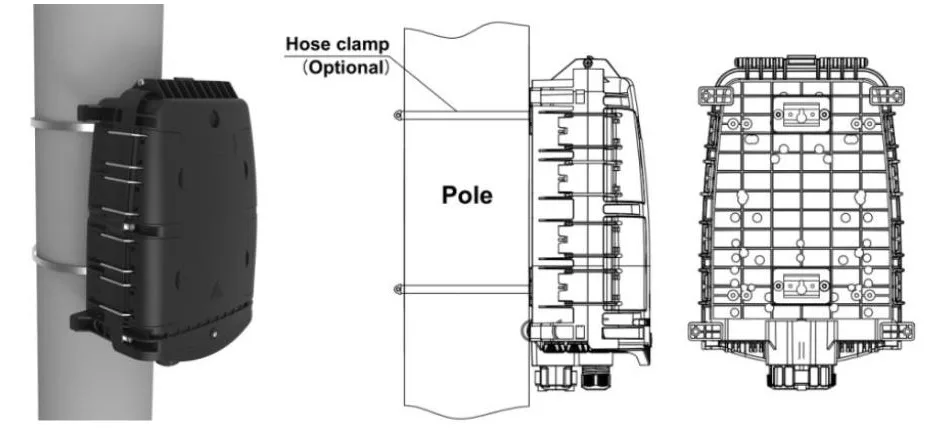

7.2. Montuojama ant stulpo

Perduokite lanko žiedą per galinės plokštės lizdą ir pritvirtinkite jį ant telekomunikacijų stulpo

Pole montuojamas montavimas

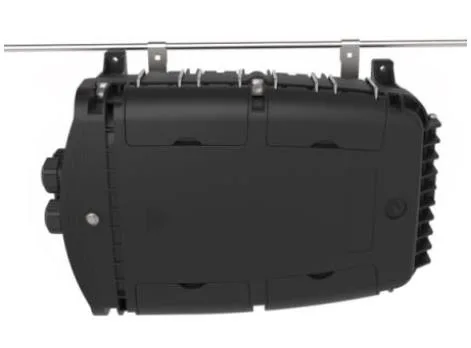

7.3 Viršutinės struktūros

Pririškite du sumontuotus ant viršutinės galvos važiuoklės, pakabintos ant vielos, o paskui varžtas, užkirsti kelią dėklui nukristi.

Viršutinės struktūros

8. Jungties veikimas

8.1 Iš anksto sujungtas adapteris - A （E）

⚫ Pasukite pluošto jungties rodyklę prieš laikrodžio rodyklę ir išimkite dulkių dangtelį.

⚫ Aukščiau yra pluošto jungties rodyklės dalis, įdėkite pluošto jungtį į lizdą ir pasukite rodyklę dalis pagal laikrodžio rodyklę.

8.2 Iš anksto sujungtas adapteris - B （XL）

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę

8.3 Iš anksto sujungtas adapteris - C

⚫ Paspauskite stumdomą žiedą ant optinio pluošto iš anksto suformuoto kištuko rodyklės kryptimi, kad pašalintumėte dulkių dangtelį; Paspauskite mygtuką, kad išimtumėte dulkių dangtelį ant adapterio rodyklės kryptimi.

⚫ Lyginkite iš anksto suformuoto kištuko korpusą su adapterio sagtimi, kol jis bus pritvirtintas. Prijunkite du dulkių dangčius vienodai.

⚫ Įdiegtas surenkamas kištukas stumia stumdomąjį žiedą, kad išlaisvintų sagtį, ir tada patraukite pagrindinį korpusą atgal, kad jį atskirtų.

8.4 Iš anksto sujungtas adapteris - D

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi.

⚫ Prijunkite iš anksto sujungtą kištuką D ir iš anksto sujungtą adapterį D rodyklės kryptimi, ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.5 Iš anksto sujungtas adapteris - E (A)

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi

⚫ Prijunkite iš anksto sujungtą kištuką ir iš anksto sujungtą adapterį E rodyklės kryptimi ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.6 Iš anksto sujungtas adapteris - SC

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę.

8.7 Iš anksto sujungtas adapteris - G

9. Pakuotė

1 vnt burble maišelyje, 400*480 mm;

1 proc. Mažoje dėžutėje, 385*260*150 mm, bendrasis svoris yra 3,5 kg;

8 proc. Didelėje gofruotoje dėžutėje, 540*405*640 mm, bendrasis svoris yra 29 kg.
