Išankstinis pluošto optinio kabelio paskirstymo dėžutė GFS-016-007C

1. Generolas

1.1 Aprašymas

Iš anksto sujungtas optinio paskirstymo dėžutė kaip pažangiausia FTTX tinklo paskirstymo mazgo įranga, užtikrina greitą ir patikimą ryšį, gerą FTTX apsaugą ir valdymą tinklas.

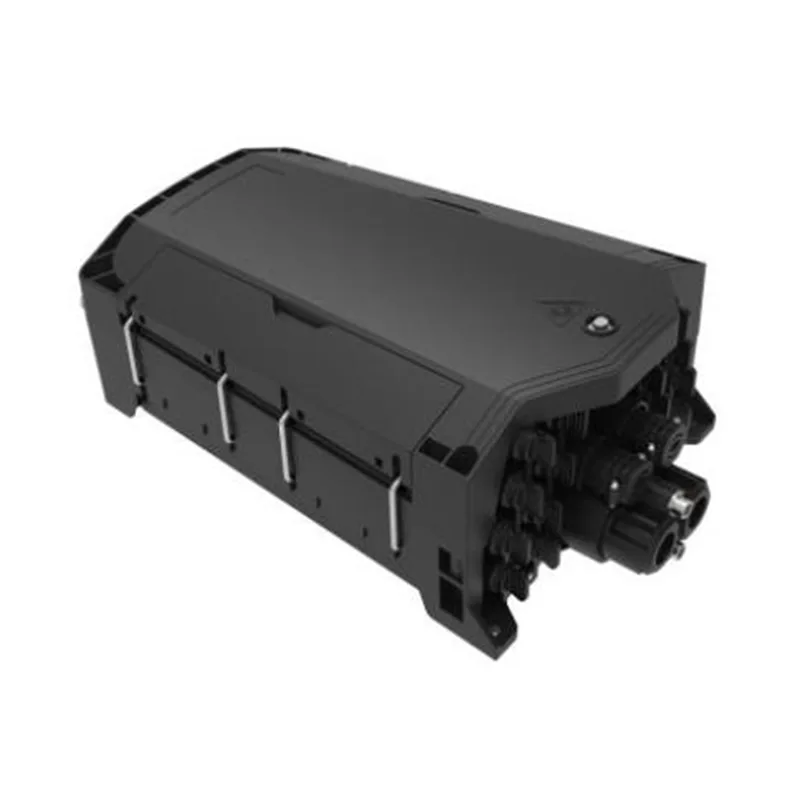

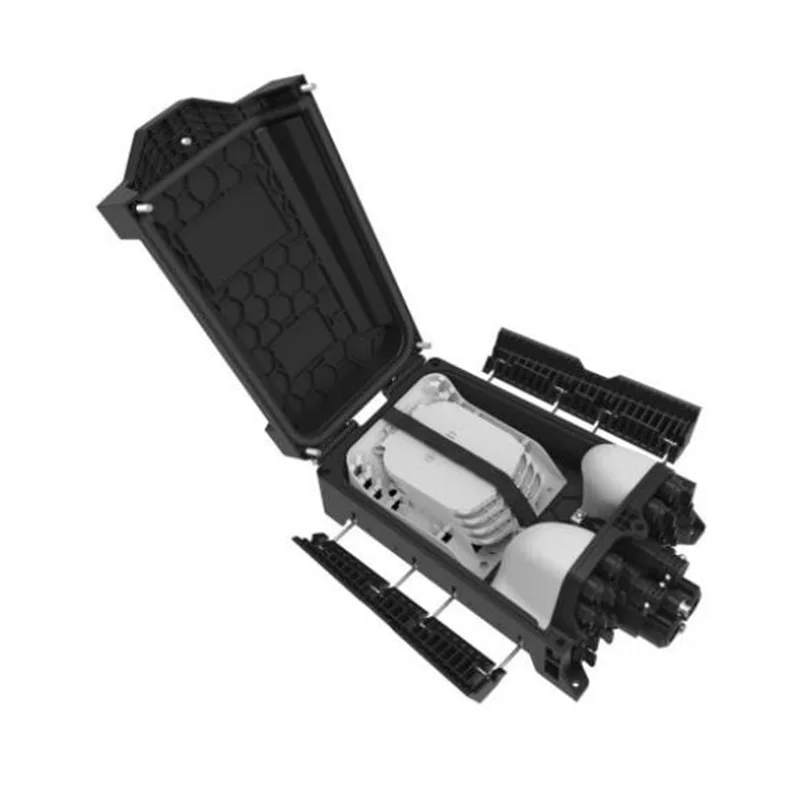

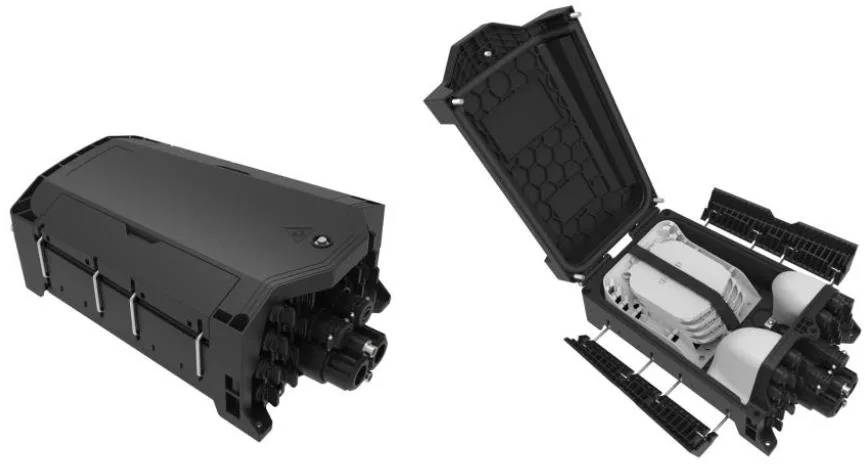

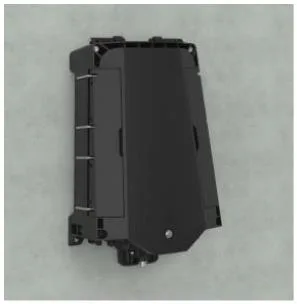

GFS-016-007C išvaizda

1.2 Standartai atitinka

Siūloma produkcija yra suprojektuota, pagaminta ir išbandoma pagal standartus taip:

1.3 Taikymo aplinka

2. Charakteristikos

1. Apatinis apvalkalas ir viršutinis dangtis yra suvirinami suvirinimo kaitomis plokštelėmis, kurios nėra nuimamos.

2. Medžiaga: pp+gf.

3. Atsirasdama drėgme, atsparus vandeniui, atsparus dulkėms, senėjimui.

4. Apsaugos lygis iki IP68.

5. 1 ovalo optinio kabelio įvedimas, 2 šakos optinio kabelio įrašai ir 16 iš anksto sujungtų adapterių.

6. Galima įsigyti įvairių tipų sujungimo dėklų.

7. Montavimo metodas: montuojamas ant stulpo, pritvirtintas prie oro, ant sienos.

3. Specifikacijos

3.1 Mechaninės specifikacijos

4. Konfigūracija

4.1 Pagrindiniai optiniai parametrai

Aukščiau esančioje lentelėje pateikti optiniai parametrai yra numatytosios vertės ir juos galima pritaikyti pagal reikalavimus.

5. Produkto paveikslėlis

5.1 Produkto kabelio būdai:

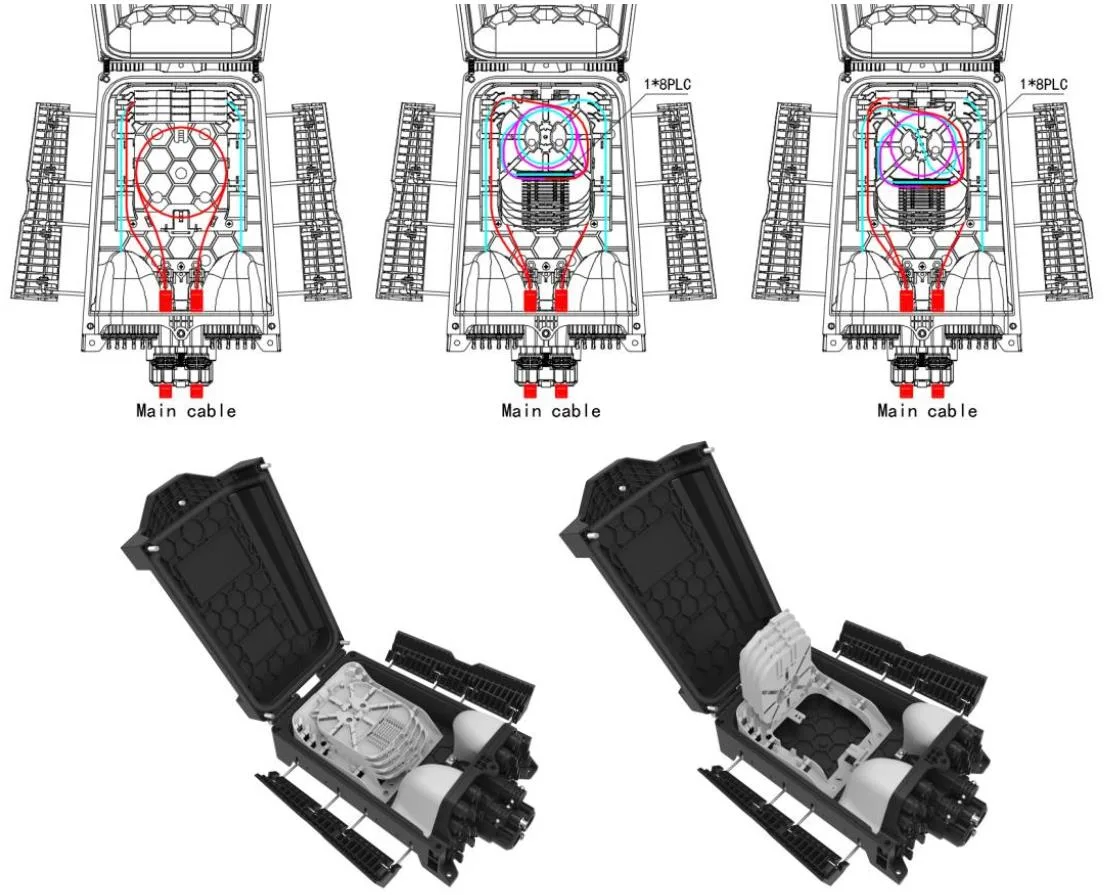

GFS-016-007C Maršruto schema

5.2 SUSITARIMO TYLĖ

Daiktas	Suskyrimo dėklas a	Suskyrimo dėklas b	Suskyrimo dėklas c
Matmenys (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Grynasis svoris (kg)	0.017	0.026	0.026
Vaizdas
Spalva	„Pantone 428C“	„Pantone 428C“	„Pantone 428C“
Medžiaga	PC+abs/abs	PC+abs/abs	PC+abs/abs
Padėklo sujungimo pajėgumas (šerdys)	12  (1 šilumos susitraukiamos apsauginės rankovės sluoksnis)	16  (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)	2 (2 šilumos sluoksniai susitraukiamos apsauginės rankovės)
Skirstytininko talpa „Atray“ (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm pluoštas, 60x7x4mm), 1 (PLC 1x16, 0,9 mm pluoštas, 60x12x4mm), 1  (1*2 FBT, 0,9 mm pluoštas, Ø3*60 mm)
Maksimalus (PCS)	8	4	4
Numatytasis (PCS)	/	4	/

Pastaba:

1. Aukščiau pateiktus dėklus galima sumaišyti pagal reikalavimus.

2. Konfigūracijos taisyklės: 2a = 1b = 1c. Pluošto diskų tipai nuolat didėja

5.3 priedai

Nr.	Dalies vardas	Nuorodos paveikslėlis	Vienetas	Kiekis	Pastaba
1	Vartotojų	/	PCS	1	Į
2	Skirstytuvo bandymo ataskaita	/	PCS	1	Į

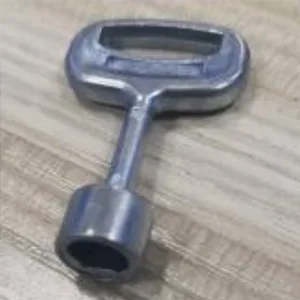

3	Raktas		PCS	1	„D“ tipas

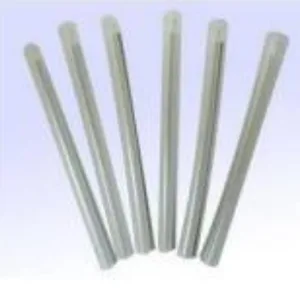

4	Šilumos draudimo apsauga		PCS	16	L = 45 mm, neprivaloma kaip kliento užklausa

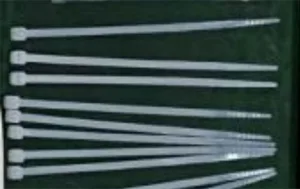

5	Nailono kabelio kaklaraištis		PCS	10	3x100 mm

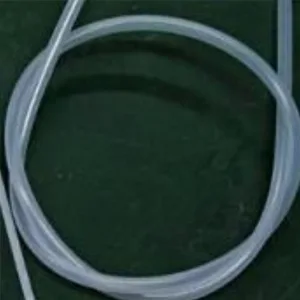

6	Apsaugos nuo pluošto vamzdis		PCS	1	OD5mm x 50cm
7	Sieną pritvirtintas rinkinys		nustatytas	1	Pasirenkama kaip kliento prašymas. (Išplėstas plastikinis kištukas φ8x40mm, „Phillips“ savarankiškai pritvirtinantys varžtai M5x40mm.)
8	M6 Alleno raktas		PCS	1	M6

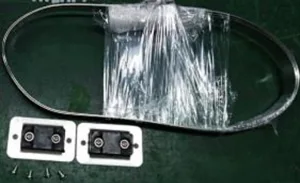

9	Montuojamas polis		nustatytas	1	Pasirenkama kaip kliento užklausa
10	Ant oro montuojamas rinkinys		nustatytas	1	Pasirenkama kaip kliento užklausa

6. Aplinkos charakteristikos

Šis produktas atitinka ROHS aplinkos apsaugos direktyvą ir švino, kadmio, gyvsidabrio, heksavalentinio chromo, polibrominuoto bifenilo (PBB) (PBB) ir polibrominuoto difenilo eterio (PBDE) kiekį neviršija ribos.

7. Diegimas

7.1. Sieną montuojamas montavimas

3 gręžkite skylutes sienoje pagal 3.1 lentelės matmenį, padėkite išplėtimo kištuką7.5*40, padėkite dėžutę, kad ji atitiktų skylutes ir naudotų varžtus.

Sieninis montavimas

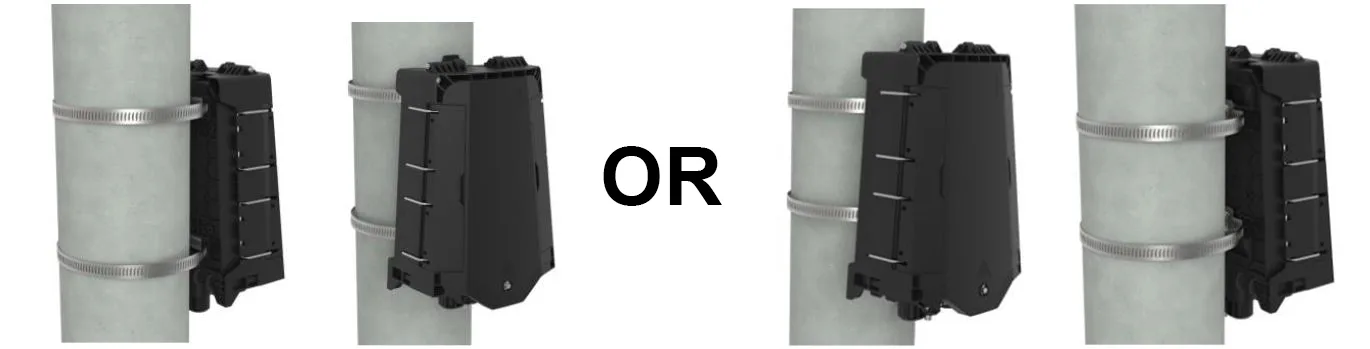

7.2. Montuojama ant stulpo

Perduokite lanko žiedą per galinės plokštės lizdą ir pritvirtinkite jį ant telekomunikacijų stulpo

Pole montuojamas montavimas

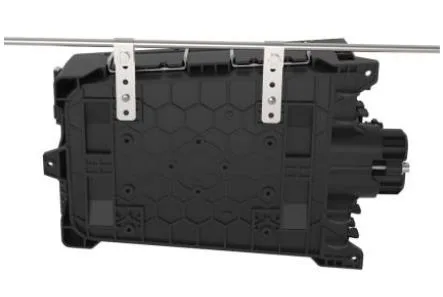

7.3 Sieną montuojamas montavimas (su kritimo kabelio laikymo dėklu)

Pririškite du sumontuotus ant viršutinės galvos važiuoklės, pakabintos ant vielos, o paskui varžtas, užkirsti kelią dėklui nukristi.

Viršutinės struktūros

8. Jungties veikimas

8.1 Iš anksto sujungtas adapteris - A （E）

⚫ Pasukite pluošto jungties rodyklę prieš laikrodžio rodyklę ir išimkite dulkių dangtelį.

⚫ Aukščiau yra pluošto jungties rodyklės dalis, įdėkite pluošto jungtį į lizdą ir pasukite rodyklę dalis pagal laikrodžio rodyklę.

8.2 Iš anksto sujungtas adapteris - B （XL）

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę

8.3 Iš anksto sujungtas adapteris - C

⚫ Paspauskite stumdomą žiedą ant optinio pluošto iš anksto suformuoto kištuko rodyklės kryptimi, kad pašalintumėte dulkių dangtelį; Paspauskite mygtuką, kad išimtumėte dulkių dangtelį ant adapterio rodyklės kryptimi.

⚫ Lyginkite iš anksto suformuoto kištuko korpusą su adapterio sagtimi, kol jis bus pritvirtintas. Prijunkite du dulkių dangčius vienodai.

⚫ Įdiegtas surenkamas kištukas stumia stumdomąjį žiedą, kad išlaisvintų sagtį, ir tada patraukite pagrindinį korpusą atgal, kad jį atskirtų.

8.4 Iš anksto sujungtas adapteris - D

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi.

⚫ Prijunkite iš anksto sujungtą kištuką D ir iš anksto sujungtą adapterį D rodyklės kryptimi, ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.5 Iš anksto sujungtas adapteris - E (A)

⚫ Pasukite iš anksto sujungtą kištuką prieš laikrodžio rodyklę ir atidarykite iš anksto sujungtą kištuką ir dulkių dangtį rodyklės kryptimi

⚫ Prijunkite iš anksto sujungtą kištuką ir iš anksto sujungtą adapterį E rodyklės kryptimi ir pasukite kištuką pagal laikrodžio rodyklę, kad jį ištaisytumėte.

8.6 Iš anksto sujungtas adapteris -f

⚫ Įdėkite SC optinio pluošto jungties kišenę per laisvąsias dalis paeiliui, tada įjunkite jį į adapterį;

⚫ Įdiekite „XL Pre“ prijungtą adapterio apvalkalą ant adapterio su plastikiniu raktu;

⚫ Įdėkite spyruoklės kištuką į apvalkalą;

⚫ Kabelių spaustukas turi būti sumontuotas ir linija turi būti arti kištuko;

⚫ Įsukite odinio kabelio spaustuko sėdynės dangtelį ant apvalkalo pagal laikrodžio rodyklę.

8.7 Iš anksto sujungtas adapteris - G

9. Pakuotė

1pc burbuliuko krepšyje, 480*400 mm;

1 proc. Mažoje dėžutėje, 365*225*145 mm, bendrasis svoris yra 2,1 kg;

8 proc. Didelėje gofruotoje dėžutėje, 470*385*615 mm, bendras svoris yra 18 kg.
