Daugiafunkcis šviesolaidinis kabelis

Daugiafunkcis „Orientalfiber“ skaidulinis optinis kabelis yra sukurtas sprendimas didelio tankio patalpų aplinkai ir pagrindinėms paskirstymo sistemoms. Pagaminta Jiangsu Xuben Photoelectric Technology Co., Ltd., šis kabelis sujungia kelis atskirus subvienetus į vieną tvirtą struktūrą, leidžiantį tiesiogiai nutraukti, nereikalaujant papildomų skydų ar perėjimo įrangos. Kaip pagrindinis pasirinkimas telekomunikacijų operatoriams ir duomenų centrų montuotojams, mūsų daugiafunkcis šviesolaidinis kabelis subalansuoja mechaninį stiprumą su lanksčiomis maršruto parinkimo galimybėmis, užtikrindamas ilgalaikį signalo stabilumą sudėtingose ​​tinklo architektūrose.

Struktūrinis projektavimas: tiesioginio nutraukimo inžinerija

Daugiafunkcio šviesolaidinio kabelio pagrindinė architektūra sukurta taip, kad supaprastintų diegimo procesą ir maksimaliai padidintų šviesolaidžio apsaugą. Skirtingai nuo standartinių paskirstymo kabelių, pertraukimo konstrukcija traktuoja kiekvieną skaidulą kaip nepriklausomą vienetą didesnio kabelio viduje.

Pogrupio konstrukcija: kiekvienas atskiras pluoštas yra apsaugotas kaip Φ900 μm sandarus buferinis blokas, apsuptas didelio stiprumo aramido armavimo elementais.

Centrinis tvirtumo elementas: nemetaliniu pluoštu sustiprinto plastiko (FRP) šerdis tarnauja kaip centrinis inkaras, užtikrinantis reikiamą standumą, kad būtų išvengta susilenkimo vertikaliai arba horizontaliai traukiant.

Sluoksniu susukta šerdis: subvienetai yra tiksliai susukti aplink FRP – sluoksniu susuktą kabelio konstrukciją, kuri žymiai padidina kabelio gebėjimą atlaikyti tempimo apkrovas montavimo metu.

Striukės parinktys: Kad atitiktų įvairius statybos reikalavimus, išorinis apvalkalas yra pagamintas iš polivinilchlorido (PVC) arba mažai dūmų, nulinio halogeno (LSZH) medžiagų, užtikrinančių antipireno reikalavimus.

Charakteristikos

Sluoksniu susukta kabelio konstrukcija ir nemetalinė centrinė sutvirtinimo šerdis leidžia kabeliui atlaikyti didesnę įtampą

Daugiafunkcio šviesolaidinio kabelio išorinė medžiaga yra atspari korozijai, vandeniui, UV spinduliams, antipirenai ir aplinkai nekenksminga.

Aramidiniai verpalai, kaip stiprumo elementas, užtikrina puikų atsparumą tempimui

Programos

Bet kokios paskirties kabelių paskirstymas patalpose

Stuburo paskirstymo kabelis

Standartai

Atitinka YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 ir tt standartus. Be įprastų PVC gaminių, yra ir gaminių, kurie praėjo UL OFNR sertifikatą; LSZH gaminiuose naudojamos skirtingos medžiagos, kad atitiktų IEC60332-1 arba IEC60332-3C.

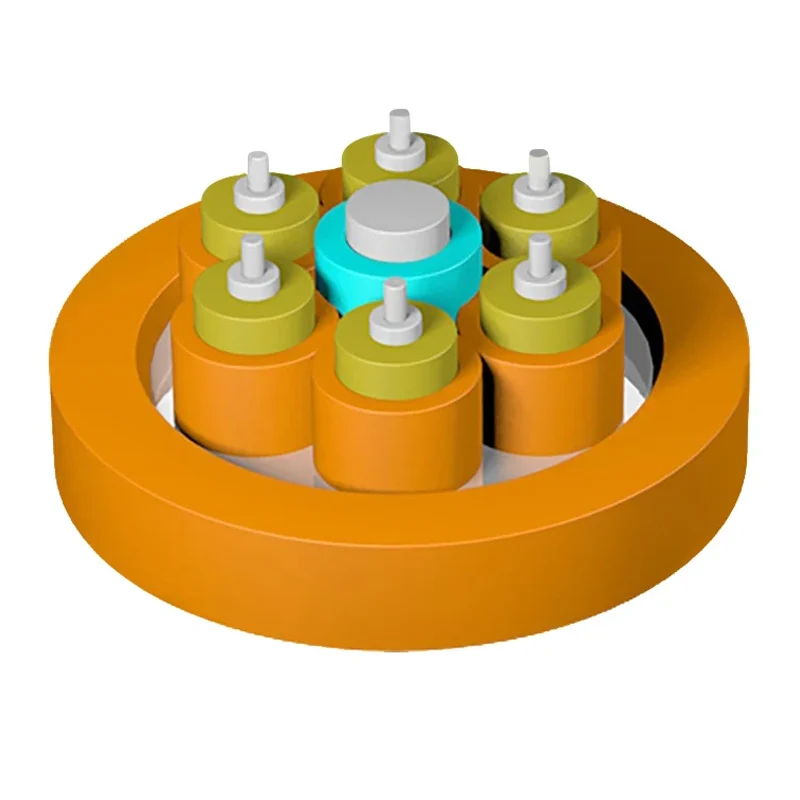

Struktūros brėžinys

1.Tvirtas buferinis pluoštas

2.Aramidiniai verpalai

3. FRP stiprybės narys

4.Subunit Striukė

5.Švarkas

Techniniai parametrai

Optinės charakteristikos

Strateginiai pranašumai: viešųjų pirkimų ir įrengimo iššūkių sprendimas

Pirkdami daugiafunkcį šviesolaidinį kabelį, pirkimų pareigūnai dažnai teikia pirmenybę bendroms nuosavybės išlaidoms ir diegimo paprastumui. Orientalfiber sutelkia dėmesį į tris pagrindines vertybių sritis:

1. Žymus darbo sąnaudų sumažinimas

Kadangi kiekvienas šviesolaidinio kabelio blokas iš tikrųjų yra atskiras tvirtas trumpiklis, technikai gali nuimti išorinį apvalkalą ir nukreipti atskirus pluoštus tiesiai į įrangą. Tai pašalina būtinybę sujungti į košę, sumažinant laiką, praleistą vietoje, ir su sujungimu susijusio signalo praradimo riziką.

2. Vertikalių ir horizontalių stuburų patikimumas

Aramidinis siūlas, kaip tvirtumo elementas, suteikia kabeliui puikų atsparumą tempimui, todėl jis tinkamas naudoti daugiaaukščiuose biurų centruose ar pramoninėse patalpose. Nemetalinė centrinė sutvirtinimo šerdis užtikrina, kad kabelis išliktų lengvas ir atsparus elektromagnetiniams trukdžiams, o tai labai svarbu pramoninių priekinių elektros tinklų ir geležinkelio tranzito sujungimams.

3. Aplinkosaugos ir saugos laikymasis

Daugiafunkcio optinio pluošto kabelio išorinė medžiaga sukurta taip, kad būtų atspari korozijai, vandeniui ir UV spinduliams. Siūlydami UL OFNR sertifikuotą PVC ir IEC60332-1/3C atitinkančias LSZH parinktis, užtikriname, kad jūsų infrastruktūra atitiktų griežčiausius gaisrinės saugos standartus, taikomus bet kokios paskirties kabelių paskirstymui patalpose.

Gamybos meistriškumas ir kokybės užtikrinimas

Jiangsu Xuben Photoelectric Technology Co., Ltd. turi 15 000 kvadratinių metrų gamybos bazę su keturiomis specializuotomis gamyklomis. Mūsų įsipareigojimą rafinuotai gamybai patvirtina:

Metinė produkcija: 20 milijonų JAV dolerių gamybos pajėgumas, užtikrinantis stabilų didelio masto inžinerinių projektų vykdymo laiką.

Sertifikuoti standartai: Mūsų grupė turi ISO9001 ir ISO45001 sertifikatus. Daugiafunkcis šviesolaidinis kabelis atitinka YD/T 1258.4, ICEA-596, GR-409 ir IEC 60793 standartus.

Patikrintas veikimas: prieš išvežant iš gamyklos kiekviena partija yra kruopščiai išbandoma dėl atsparumo tempimui, atsparumo gniuždymui ir slopinimo vienodumo.

Pagrindiniai taikymo scenarijai

Dėl daugiafunkcinio šviesolaidinio kabelio universalumo jis yra būtinas:

Duomenų centrų jungtys: didelio tankio laidai tarp serverio stelažų ir pagrindinių paskirstymo zonų.

„Campus Backbone“ paskirstymas: kelių komunikacijos spintų sujungimas didelėse institucinėse svetainėse.

Pramoniniai tinklai: tvirtų šviesolaidžių jungčių teikimas greitkeliuose ir elektros elektrinėse, kur dėl patvarumo negalima ginčytis.

Vidinis paskirstymas: bendrosios paskirties horizontalūs kabeliai, kai pluoštai turi būti išvedami į atskirus sieninius lizdus.

Dažnai užduodami klausimai (DUK)

Koks pagrindinis skirtumas tarp ištraukimo kabelio ir paskirstymo kabelio?

Paskirstymo kabelyje skaidulos yra surištos po vienu apvalkalu. Daugiafunkciame skaidulinio optinio kabelio pluošte kiekvienas pluoštas turi savo atskirą apvalkalą ir aramido stiprumo elementus. Tai leidžia nuėmus pagrindinį išorinį apvalkalą plaušelius tvarkyti kaip sujungimo laidus, o tai užtikrina puikią mechaninę apsaugą galo taške.

Ar „Orientalfiber“ siūlo pritaikytas striukės spalvas ar pluoštų skaičių?

Taip. Kaip „Jiangsu Xuben Photoelectric Technology Co., Ltd.“ grupės dalis, mūsų patalpų optinio pluošto kabelių gamykla gali pritaikyti daugiafunkcį skaidulinį optinį kabelį, kad jis atitiktų konkrečius projekto reikalavimus, įskaitant skaidulų skaičių (paprastai nuo 2 iki 48 branduolių) ir specifinius antipireno įvertinimus.

Ar šis kabelis tinkamas naudoti kabelių loveliuose, kuriuose daug drėgmės?

Mūsų daugiafunkcinio optinio pluošto kabelio išorinė medžiaga yra atspari drėgmei ir korozijai, todėl ji yra skirta naudoti įprastuose pastatų rūsiuose arba pramoniniuose tuneliuose, kuriuose kontroliuojamas klimatas.
