Vidinis juostinis šviesolaidinis kabelis

Orientalfiber tiekia aukštos kokybės Indoor Ribbon Fiber Optic Cable kaip išsamų šviesolaidinio tinklo sprendimą. Šis kabelis naudoja šviesolaidinę juostelę kaip perdavimo terpę, pasižyminčią aukšta integracija, stabiliu signalo perdavimu ir lengvu montavimu. Jis plačiai naudojamas patalpų paskirstymo, įrangos sujungimo ir ryšių sistemose.

Siųsti užklausą

Prekės aprašymas

Indoor Ribbon Fiber Optic Cable naudoja šviesolaidinę juostelę kaip optinę perdavimo terpę. Šviesolaidinė juostelė įkišama į laisvą vamzdelį, pagamintą iš didelio modulio medžiagos, tada padengiama aramido armavimo sluoksniu. Išorinis sluoksnis išspaudžiamas polivinilchlorido (PVC) apvalkalu. Ši konstrukcijos konstrukcija užtikrina patikimą veikimą ir patogų veikimą patalpose.

Pagrindinės savybės

Aukštos kokybės pluošto juostos dizainasPluošto juostos struktūra užtikrina didelį pluošto tankį kompaktiškoje formoje, supaprastinant valdymą ir montavimą. Jis palaiko efektyvų ryšį su MT/MTP jungtimis, tinka didelio tankio laidų scenarijams.

Puikus tempimo stiprumas Kabelis, aprūpintas aramido sutvirtinimu, užtikrina stiprų atsparumą tempimui, kad atlaikytų išorines jėgas statybos ir naudojimo metu, užtikrinant signalo stabilumą.
Patvari išorinė medžiaga Išorinis apvalkalas yra atsparus korozijai, vandeniui, UV spinduliams, antipirenas ir aplinkai nekenksmingas. Jis atitinka vidaus saugumo reikalavimus ir prisitaiko prie įvairios darbo aplinkos.
Lengvas montavimas ir priežiūra Kabelis yra lankstus ir gerai lenkiamas, jį lengva nutiesti siaurose erdvėse, pavyzdžiui, kabelių loveliuose ir kanaluose. Jai nereikia tepimo tepalo, palengvinančio greitą konstrukciją ir sujungimą.

Techninės specifikacijos

Parametras	Specifikacija
Pluošto tipas	Vieno režimo (G.652D / G.657A1) / kelių režimų (50/125 μm, 62,5 / 125 μm)
Šerdies skaičius	4, 6, 8, 12, 24 branduoliai (pritaikoma)
Kabelio konstrukcija	Juostos pluoštas laisvame vamzdelyje + aramidinis sutvirtinimas + PVC apvalkalas
Išorinis skersmuo	Pritaikomas (paprastai 3,0–6,0 mm)
Silpninimas	≤0,36 dB/km esant 1310 nm; ≤0,22 dB/km esant 1550 nm (vieno režimo)
Tempimo stiprumas	Trumpalaikis: ≥1500N; Ilgalaikis: ≥600N
Lenkimo spindulys	Statinis: ≥10× kabelio skersmuo; Dinaminis: ≥20× kabelio skersmuo
Darbinė temperatūra	-20°C iki +60°C
Apvalkalo medžiaga	PVC (mažai dūmų be halogenų, pasirinktinai)
Atitiktis	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Programos

Vidinis kabelių paskirstymas Naudojamas duomenų centruose, biurų pastatuose, prekybos centruose ir gyvenamosiose patalpose horizontaliam ir vertikaliam laidų prijungimui, užtikrinant efektyvų signalo perdavimą tinkle.
Sujungti prietaisus ir ryšio įrangą Naudojamas kaip pataisos laidai arba trumpieji kabeliai, skirti prijungti serverius, jungiklius, maršrutizatorius ir kitus ryšio įrenginius, užtikrinant stabilų ir greitą duomenų perdavimą.
Pramoniniai ir specialieji scenarijai Taikoma elektros energijos sistemoms, geležinkelių tranzitui ir greitkelių inžinerijai, kad būtų užtikrintas galutinis ryšys, pritaikytas atšiaurioms pramoninėms aplinkoms ir užtikrinamas patikimas veikimas.

Privalumai

Didelis patikimumas Optimizuota struktūra ir kokybiškos medžiagos užtikrina stabilų signalo perdavimą ir ilgą tarnavimo laiką, atitinkančius griežtus įvairių projektų reikalavimus.
Ekonomiškai efektyvus Didelė integracija sumažina kabelių skaičių ir montavimo laiką, sumažina bendras projekto išlaidas. Pritaikomos specifikacijos leidžia pritaikyti sprendimus įvairioms programoms.
Visapusiška kokybės kontrolė Jiangsu Xuben Photoelectric Technology Co., Ltd. griežtai laikosi ISO9001 kokybės valdymo standartų. Kiekvienas vidinis juostinis šviesolaidinis kabelis yra kruopščiai išbandomas, siekiant užtikrinti nuoseklų veikimą ir patikimumą.

Charakteristikos

Aukštos kokybės pluošto juostos dizainas

Aramidinis armavimo elementas suteikia kabeliui puikų atsparumą tempimui

Išorinė medžiaga yra atspari korozijai, vandeniui, UV spinduliams, antipirenai ir aplinkai nekenksminga.

Programos

Vidinis kabelių paskirstymas

Sujungimas tarp instrumentų, ryšio įrangos

Standartai

Atitinka standartą YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 ir kt.

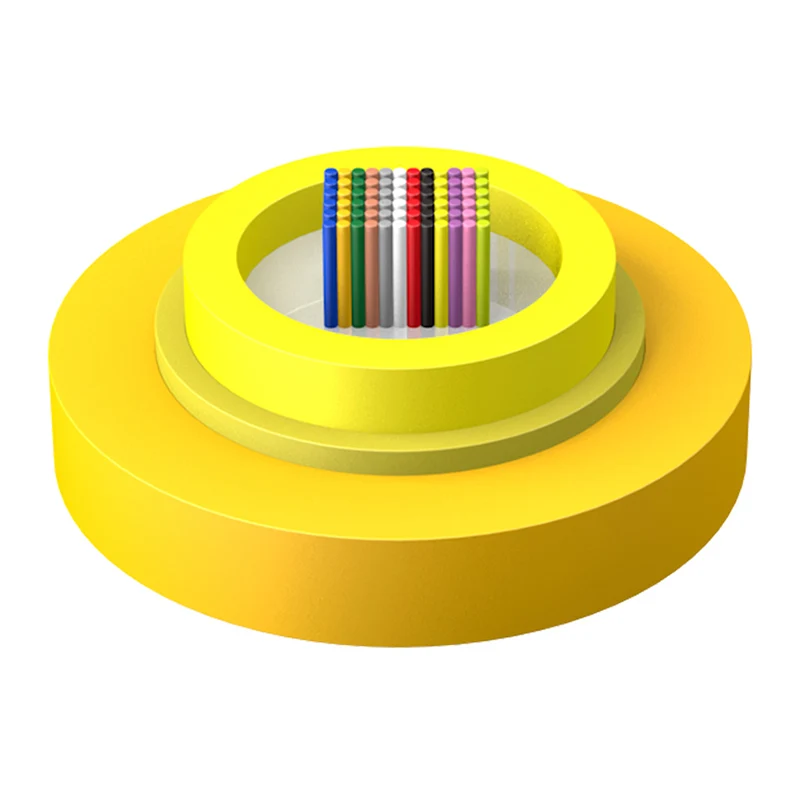

Konstrukcijos brėžinys

1. Pluošto juostelė

2. Laisvas vamzdis

3. Aramidiniai verpalai

4. Out Striukė

Indoor Ribbon Fiber Optic Cable

Techniniai parametrai

Kabelio modelis	Pluošto skaičius	Kabelio svoris (nuoroda) (kg/km)	Tempimo stiprumas Ilgalaikis / Trumpalaikis	Atsparumas gniuždymui Ilgalaikis / Trumpalaikis (N/100 mm)	Lenkimo spindulys Dinaminis / statinis (mm)
GJFDV-48	12F × 4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F × 6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F × 8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F × 12	125	200/660	300/1000	25D/12,5D

Optinės charakteristikos

Pluošto tipas	Silpninimas				OFL	Efektyvus režimo pralaidumas	10 Gbit/s Ethernet jungties ilgis	Minimalus lenkimo spindulys
Būklė	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Būklė	Tipinė vertė	Didžiausia vertė	Tipinė vertė	Didžiausia vertė	850/1300 nm	850 nm	850 nm	/
Vienetas	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥ 200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥ 2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥ 4700	≤550	30
