Plokščiojo pluošto juostelės šviesolaidinis kabelis

Sparčiai besivystančiame didelio tankio duomenų perdavimo srityje Orientalfiber tiekėjo plokščio pluošto juostelės šviesolaidinis kabelis yra svarbus sprendimas šiuolaikinei tinklo architektūrai. Pagaminta Jiangsu Xuben Photoelectric Technology Co., Ltd., šis kabelis sukurtas taip, kad maksimaliai padidintų erdvės efektyvumą perpildytuose kanaluose ir duomenų centruose. Naudojant tiksliai suderintą juostos struktūrą, kompaktiškame profilyje galima naudoti didelį skaidulų skaičių, taip užtikrinant, kad telekomunikacijų operatoriai ir pramonės įmonės galėtų padidinti savo pralaidumą neplėsdami fizinės infrastruktūros.

Siųsti užklausą

Prekės aprašymas

Produkto apibrėžimas ir techninė apžvalga

Plokščiojo pluošto juostelės šviesolaidinis kabelis yra didelio tankio optinio perdavimo terpė, kurioje keli atskiri pluoštai yra sujungti plokščia, organizuota eile. Ši juostos šerdis yra apsaugota aukščiausios kokybės aramidinių siūlų sluoksniu, kuris tarnauja kaip jėga sustiprintas vienetas, užtikrinantis reikiamą tempimo stiprumą montavimui ir ilgalaikiam veikimui. Kad atitiktų įvairius saugos ir aplinkosaugos reikalavimus, kabelis yra padengtas tvirtu išoriniu apvalkalu, pagamintu iš polivinilchlorido (PVC) arba mažai dūmų nulinio halogeno (LSZH) medžiagos.

Pagrindinės savybės ir pagrindiniai pranašumai

Puikiai integruotas juostos dizainas: plokščia geometrija skaido skaidulas į grupes, todėl kabelio skersmuo yra žymiai mažesnis, palyginti su tradicinėmis laisvų vamzdžių konfigūracijomis.

Aramido sutvirtinimas: didelio modulio aramido siūlai suteikia plokščio pluošto juostelės optinio kabelio stiprumą, reikalingą vertikaliam ir horizontaliam traukimui, nerizikuojant sugadinti stiklo šerdis.

Atsparumas aplinkai: išorinė striukė sukurta taip, kad būtų atspari korozijai, vandeniui ir UV spinduliams, todėl užtikrina stabilų veikimą įvairiose vidaus ir saugomose lauko aplinkose.

Saugos laikymasis: naudojant LSZH apvalkalo parinktis, kabelis atitinka tarptautinius antipireno standartus (IEC 60332-1 arba IEC 60332-3C), todėl jis tinkamas didelio užimtumo pastatams ir tranzito sistemoms.

Techninės specifikacijos

Šviesolaidžio tipas: suderinamas su vienmodžiais (G.652D, G.657A) ir daugiamodiais (nuo OM1 iki OM4) pluoštais.

Sutvirtinimo blokas: kelių sruogų aramidiniai verpalai.

Išorinio apvalkalo medžiagos: PVC (atitinka UL OFNR/OFNP reikalavimus) arba LSZH (mažai dūmų, be halogenų).

Mechaniniai standartai: visiškai atitinka YD/T 1258.5, ICEA-596, GR-409 ir IEC 60794-2-30.

Temperatūros diapazonas: Sukurtas patikimam darbui standartinėje telekomunikacijų aplinkos temperatūroje.

Įvairios taikymo sritys

Dėl plokščio pluošto juostinio šviesolaidinio kabelio universalumo jis yra tinkamiausias pasirinkimas kelioms pramonės šakoms:

Duomenų centrai: Idealiai tinka didelio tankio serverių stelažams sujungti naudojant MPO/MTP nutraukimo technologiją.

Vidinis paskirstymas: naudojamas pagrindiniams kabeliams nutiesti komerciniuose biurų pastatuose ir centrinėse valiutos keityklose.

Ryšio įranga: veikia kaip pagrindinė jungtis tarp tiksliųjų prietaisų ir tinklo aparatinės įrangos.

Pramoninės sistemos: Teikia patikimus duomenų ryšius elektros energijos tinklams, geležinkelio tranzito stebėjimui ir greitkelių ryšio sistemoms.

Gamybos stiprumas: Jiangsu Xuben Photoelectric Technology Co., Ltd

Plokščiojo pluošto juostinio šviesolaidinio kabelio kokybė yra paremta pramoniniu mastu ir Jiangsu Xuben Photoelectric Technology Co., Ltd. techninėmis žiniomis.

Infrastruktūra: grupė valdo keturias specializuotas gamyklas, kurių bendras plotas yra 15 000 kvadratinių metrų.

Gamybos vertė: Metinė produkcijos vertė 20 milijonų JAV dolerių, bendrovė išlaiko pajėgumus tiekti didelio masto pasaulinius inžinerinius projektus.

Kokybės valdymas: Įrenginys gavo ISO9001 ir ISO45001 sertifikatus, užtikrinančius, kad kiekvienas kabelio metras atitinka aukščiausią meistriškumo dvasią.

Pasaulinė reputacija: „Orientalfiber“ gaminius naudoja telekomunikacijų operatoriai ir pramonės lyderiai visame pasaulyje, pripažinti dėl rafinuotos gamybos ir profesionalumo.

Privalumai prieš standartines alternatyvas

Palyginti su tradiciniu pluošto dizainu, Orientalfiber juostos sprendimas siūlo:

Masinio sujungimo efektyvumas: technikai gali sujungti 12 pluoštų vienu metu, drastiškai sumažindami montavimo išlaidas.

Geresnis oro srautas: kompaktiškas, plokščias plokščio pluošto juostinio šviesolaidinio kabelio profilis leidžia geriau vėdinti kabelių lovelius ir serverių spintas.

Patikima apsauga: Skirtingai nuo nebrangių alternatyvų, mūsų naudojamas aukštos kokybės aramidas užtikrina, kad kabelis laikui bėgant nenuslinktų arba neišsitemptų naudojant vertikalius stovus.

Charakteristikos

Aukštos kokybės pluošto juostos dizainas

Aramidinis armavimo elementas suteikia kabeliui puikų atsparumą tempimui

Išorinė medžiaga yra atspari korozijai, vandeniui, UV spinduliams, antipirenai ir aplinkai nekenksminga.

Programos

Vidinis kabelių paskirstymas

Sujungimas tarp instrumentų, ryšio įrangos

Patchcord ir pigtail

Standartai

Atitinka standartą YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 ir kt., o PVC kabelis atitinka UL patvirtinimo OFNR ir OFNP reikalavimus: Skirtingas LSZH apvalkalas atitinka IEC 60332-1 arba IEC 60332-3C sertifikatą.

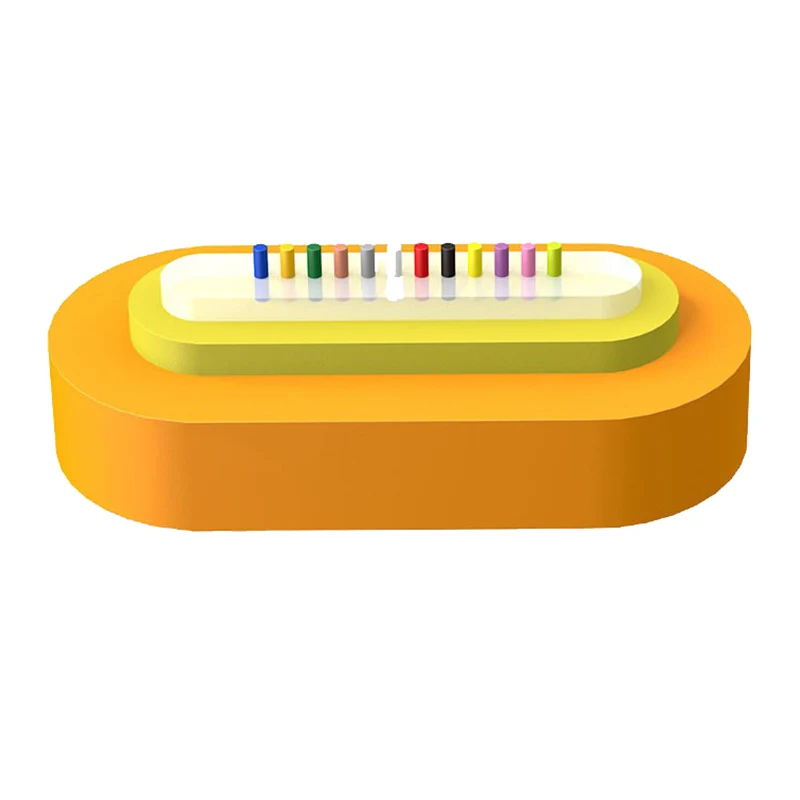

Konstrukcijos brėžinys

1. Pluoštas

2. Pluošto juostelė

3. Aramidiniai verpalai

4. Striukė

Flat Fiber Ribbon Fiber Optic Cable

Techniniai parametrai

Kabelio modelis	Pluošto skaičius	Kabelio svoris (nuoroda) (kg/km)	Tempimo stiprumas Ilgalaikis / Trumpalaikis	Atsparumas gniuždymui Ilgalaikis / Trumpalaikis (N/100 mm)	Lenkimo spindulys Dinaminis / statinis (mm)
4	(3,7±0,3)*(2,3±0,3)	4 pluošto juostelė	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 pluošto juostelė	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 pluošto juostelė	5.9	8.0

Optinės charakteristikos

Pluošto tipas	Silpninimas				OFL	Efektyvus režimo pralaidumas	10 Gbit/s Ethernet jungties ilgis	Minimalus lenkimo spindulys
Būklė	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Būklė	Tipinė vertė	Didžiausia vertė	Tipinė vertė	Didžiausia vertė	850/1300 nm	850 nm	850 nm	/
Vienetas	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥ 200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥ 2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥ 4700	≤550	30
