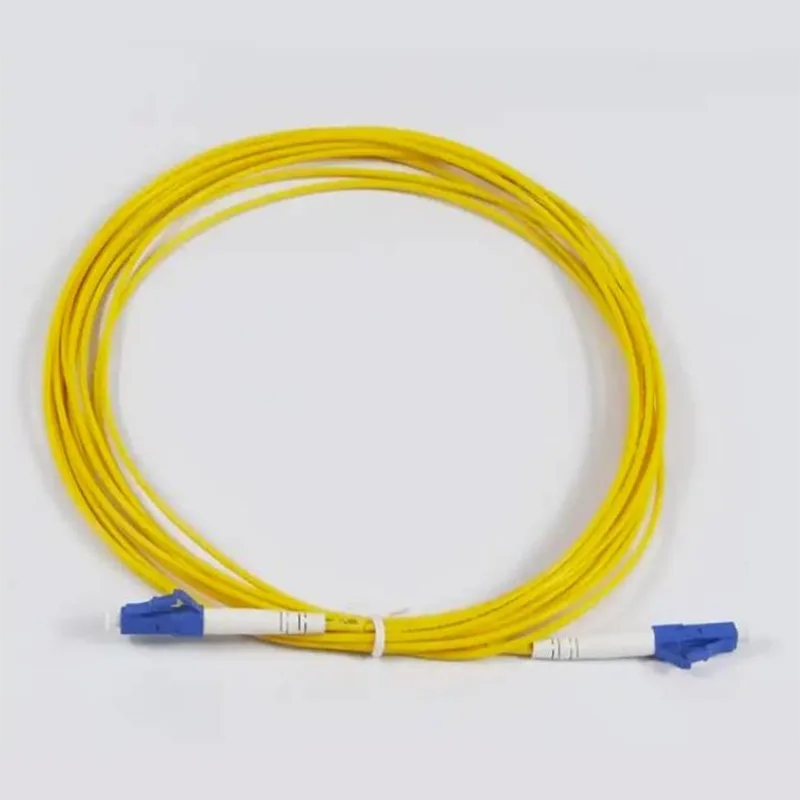

3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidai

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Siųsti užklausą

Prekės aprašymas

TheRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidaiyra esminiai komponentai didelio tankio šviesolaidžio pataisymo aplinkoms. Pagaminta Orientalfiber, prekės ženklas, priklausantis Jiangsu Xuben Photoelectric Technology grupei, šie pataisų laidai naudojasi 15 000 kvadratinių metrų gamybos baze ir pažangiais gamybos procesais. Pasirinkę šaltinįRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidai, tinklo inžinieriai gauna produktą su ISO9001 ir ISO45001 sertifikatais, užtikrinančiais patikimą veikimą svarbiuose duomenų centruose ir telekomunikacijų centruose visame pasaulyje.

Techninis dizainas ir signalo vientisumas

Inžinerija užRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidaiorientuotas į didelį tikslumą ir mažą signalo slopinimą. Naudojant G657A1 vienmodį skaidulą, šie kabeliai yra sukurti taip, kad atitiktų fizinius šiuolaikinio kabelių nukreipimo poreikius.

Tikslūs komponentai ir konstrukcijos kokybė

LC/UPC didelio tikslumo jungtys: mažos formos LC jungtys leidžia padidinti prievadų tankį jungikliuose ir blokavimo skyduose. UPC (Ultra Physical Contact) poliravimas užtikrina ≥50 dB grįžtamąjį nuostolį, kuris yra standartinis didelės spartos Ethernet programoms.
3,0 mm LSZH striukė: Skirtingai nuo plonesnių 2,0 mm alternatyvų, 3 mm apvalus kabelis užtikrina geresnę mechaninę apsaugą. Mažo dūmų nulinio halogeno (LSZH) medžiaga užtikrina vidaus įrenginių, ypač stovų ir horizontalių kabelių, saugos atitiktį.
Keraminių įvorių technologija: kiekviena jungtis turi aukštos kokybės keraminį įvorę, kuri išlaiko tikslų išlygiavimą per daugiau nei 800 sujungimo ciklų.
Nejautrumas lenkimui: esant minimaliam ≥20 mm lenkimo spinduliui, šie laidai išlaiko signalo vientisumą, net jei jie yra nukreipti per ankštus kampus perpildytose serverių stelažuose.

Universalios pramonės programos

TaikymasRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidaiapima kelis sektorius, suteikdamas stabilų fizinį sluoksnį, reikalingą didelio pralaidumo paslaugoms.

Įmonių duomenų centrai ir Ethernet sistemos

Tinklo šerdyje šie pataisų laidai sujungia didelės spartos siųstuvus-imtuvus su paskirstymo rėmais. Geltona LSZH striukė aiškiai identifikuoja vienmodio pluošto jungtis, palengvina priežiūrą ir trikčių šalinimą.

FTTH ir plačiajuosčio ryšio infrastruktūra

3 mm kabelio ilgaamžiškumas yra pagrindinis pasirinkimas, kai naudojamas šviesolaidis į namus (FTTH), todėl jis tinkamas jungtis tarp optinio tinklo gnybto (ONT) ir paskirstymo dėžutės. Jis palaiko sklandų vaizdo, duomenų ir balso paslaugų teikimą galutiniams vartotojams.

Pramonės ir transporto jungtys

Be standartinių IT, Orientalfiber produktai yra integruoti į elektros tinklus ir geležinkelio tranzito ryšio sistemas. Tvirta konstrukcijaRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidaiužtikrina, kad jie gali atlaikyti vibraciją ir aplinkos svyravimus, esančius pramoninėse priekinėse jungtyse.

Dažnai užduodami klausimai (DUK)

Kas arKokie pagrindiniai šių LC/UPC laidų 3 mm skersmens privalumai?

3 mm skersmuo užtikrina didesnį atsparumą tempimui ir atsparumą gniuždymui, palyginti su plonesnėmis laidų laidomis. Tai daroRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidailabiau tinka pagrindiniam ir horizontaliam kabeliui, kai kabelis gali būti fiziškai tvarkomas.

Ar LC/UPC jungtis palaiko didelės spartos duomenų perdavimą?
Taip. LC/UPC jungtis yra pramonės standartas, skirtas vienmodžio pluošto programoms. Su grąžinimo nuostoliais ≥50 dB ir mažais įterpimo nuostoliais jis visiškai suderinamas su 10G, 40G ir 100G Ethernet programomis.

Ar šiuos kabelius galima naudoti aplinkoje, kurioje yra dideli temperatūros svyravimai?
TheRytietiško pluošto 3 mm apvalus kabelis LC/UPC-LC/UPC pataisymo laidaiyra skirti veikti nuo -25°C iki +65°C, todėl yra patikimi tiek duomenų centrams, kuriuose reguliuojamas klimatas, tiek ir netemperatūriniuose telekomunikacijų korpusuose.

Ar šie pataisų laidai buvo išbandyti gamykloje?
Taip, kiekvienas įrenginys yra 100 % gamykloje uždarytas ir griežtai tikrinamas, siekiant užtikrinti, kad jis atitiktų nurodytus optinius ir mechaninius standartus prieš pristatydamas klientui.

Taikymas:

● Duomenų centrai

● Ethernet programos

● FTTH programos

● Stuburo, horizontaliosios ir stovinės programos

● Vaizdo, duomenų ir balso paslaugos

● Bandymo įrangos programos

Savybės:

● Didelio tikslumo jungtis

● UPC ir APC galinio paviršiaus poliravimas

● SC, LC, visų vieno pluošto jungtis

● Galimas pritaikytas ilgis

● 100% gamykloje nutraukta ir išbandyta

● Atitinka ROHS

Techninė specifikacija:

Konstrukcijos	Vienetas	Aprašymai
Pluošto režimas		Vieno režimo: ITU-T G657A1
Pluošto skaičius		Paprastas
Bangos ilgis	nm	1310/1550
Įdėjimo praradimas	dB	≤0,30
Grąžinimo praradimas	dB	≥50 (UPC)
Storo buferinio pluošto skersmuo	hm	900
Storos buferinės skaidulos spalva		Baltas
Kabelio apvalkalo spalva		Geltona
Kabelio apvalkalo medžiaga		LSZH
Kabelio skersmuo	mm	Φ3,0 ±0,20
Ilgis	m	3,0 +0,1/-0
Jungties tipas		LC/UPC (mėlyna)
Galinio paviršiaus poliravimas		UPC
Kotelio medžiaga		Keramika
Ryšio pakartojamumas		> 800 kartų
Minimalus lenkimo spindulys	mm	≥20
Šviesolaidžio / kabelio sulaikymas atitinka	N	50N±2N esant 5N/s 120s trukmei
Darbinė temperatūra	℃	-25 ℃ ~ +65 ℃
Laikymo temperatūra	℃	-25 ℃ ~ +65 ℃

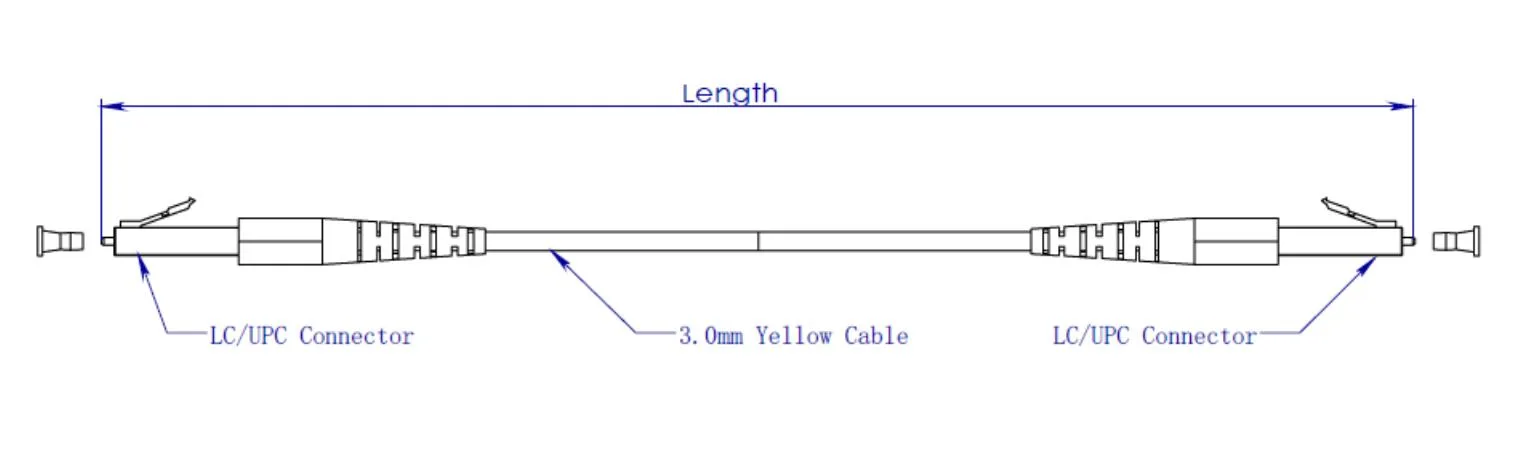

Matmenų brėžinys:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

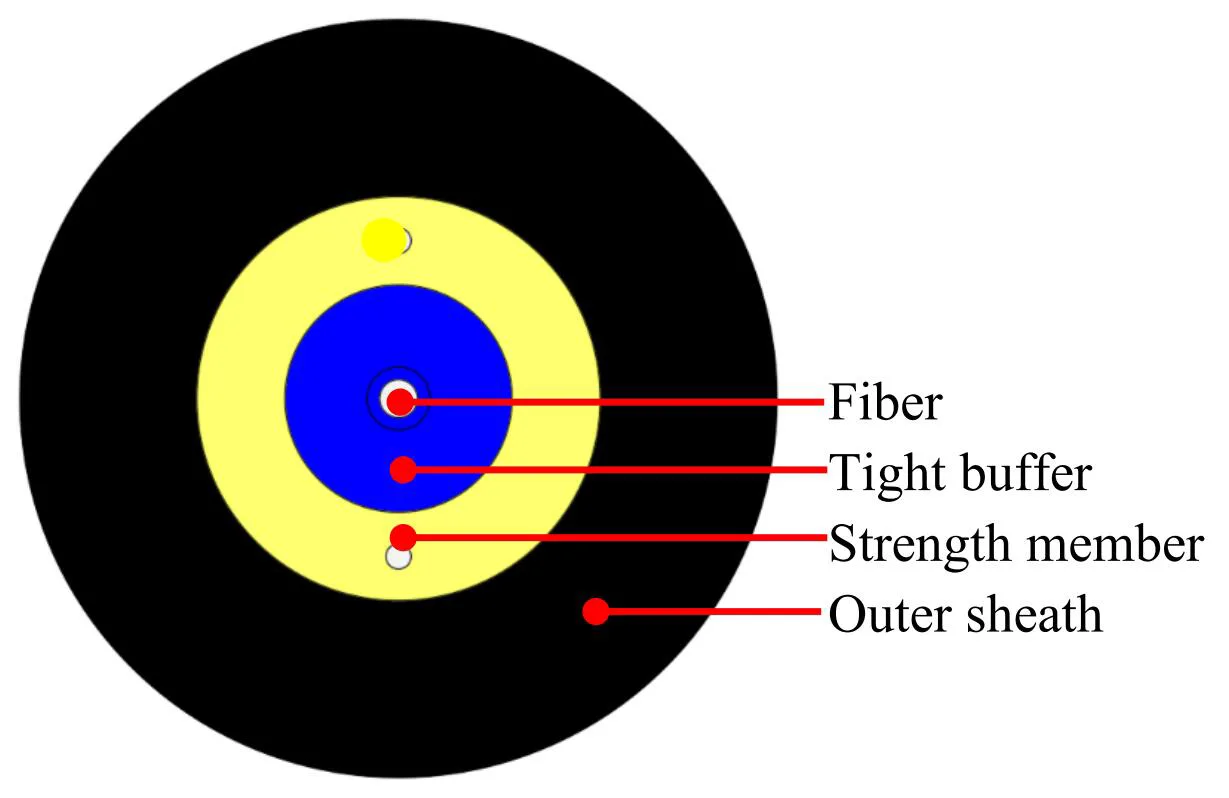

Kabelio konstrukcija:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Daiktai		Specifikacijos
Tvirtas buferinis pluoštas	Skaidulų skaičius	1
	Pluošto tipas	G.657A1
	Pluošto spalva	Mėlyna
	Medžiaga	LSZH
	Skersmuo	Φ0,9 ± 0,05 mm
	Tvirta buferio spalva	Baltas
Stiprybės narys	Medžiaga	Poliesterio verpalai
Išorinis apvalkalas	Medžiaga	LSZH
	Skersmuo	Φ3,0 ± 0,2 mm
	Išorinis apvalkalas Spalva	Geltona
Rašalo žymė	Spalva	Juoda

Pluošto charakteristika:

Visos kabelio pluošto (pabaigto kabelio pluošto) charakteristikos turi atitikti bent ITU-T rekomendaciją G.657A1 ir turi būti tokios.

Prekė	Specifikacija
Pluošto tipas	Vieno režimo
Pluoštinė medžiaga	Legiruotas silicio dioksidas
Silpninimo koeficientas @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelio atjungimo bangos ilgis	≤ 1260 nm
Nulinės dispersijos bangos ilgis	1300 ~ 1324 nm
Nulinės dispersijos nuolydis	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Režimo lauko skersmuo @ 1310 nm	8,8±0,4 um
Šerdies / apvalkalo koncentriškumo klaida	≤ 0,5 um
Apvalkalo skersmuo	125,0 ± 0,7 um
Apvalkalo neapvalumas	≤5 %
Pirminės dangos skersmuo	242 ± 7 um
Koncentriškumas Pirminė danga / Danga	≤10 µm
Dangos neapvalumas	≤0,7 %
Slopinimas su kabelio lenkimo praradimu 1 posūkis 1 spindulys 10 mm 10 apsisukimų 1 spindulys 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
