8 pav. Šviesolaidinis kabelis

Pagrindinė apžvalga

Orientalfiber 8 pav. Šviesolaidinis kabelis yra savarankiškai palaikantis optinio ryšio produktas, kurį nepriklausomai sukūrė ir pagamino Jiangsu Xuben Photoelectric Technology Co., Ltd. Šis gaminys yra sukurtas taip, kad atitiktų didelio atstumo, didelio stabilumo viršaus klojimo reikalavimus ryšių, elektros energijos, geležinkelių tranzito ir kitose pramonės šakose, integruojant puikias mechanines savybes, atsparumą vandeniui ir ekonomiškas konstrukcines savybes. ir inžinerines programas.

Produkto pagrindinė struktūra

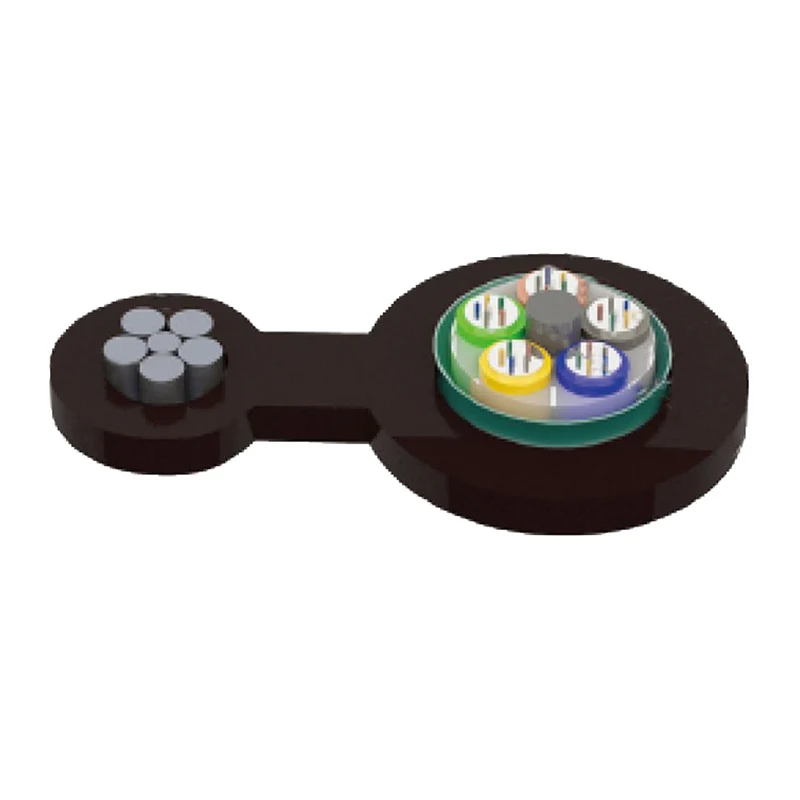

Orientalfiber 8 paveikslo šviesolaidinis kabelis turi standartizuotą ir praktišką konstrukciją: 250 μm optinis pluoštas įdedamas į laisvą vamzdelį, pagamintą iš didelio modulio medžiagos, o laisvas vamzdelis yra visiškai užpildytas specialiu vandeniui atspariu junginiu. Metalinis centrinis tvirtumo elementas yra pritvirtintas prie kabelio šerdies, o laisvas vamzdis ir užpildymo lynas susuktas aplink jį, kad susidarytų kompaktiška apskrita kabelio šerdis. Kabelio šerdis išilgai padengta plastiku dengtos aliuminio juostos (APL) sluoksniu ir yra vientisai sujungta su plieninės vielos sruogomis, kad sudarytų 8 formų polietileno apvalkalą, o tai yra pagrindinis 8 paveikslo šviesolaidinio kabelio struktūrinis pranašumas.

Pagrindiniai produkto pranašumai pirkėjams

Didelis atsparumas tempimui ir konstrukcijos patogumas

Suvyta plieninė viela, sukonfigūruota 8 paveiksle šviesolaidinio kabelio, užtikrina itin didelį atsparumą tempimui, palaikydama tiesioginį savarankišką klojimą virš galvos. Ši konstrukcija pašalina papildomų pagalbinių laikančiųjų komponentų poreikį inžinerinėje statyboje, efektyviai sumažinant montavimo darbų ir medžiagų sąnaudas vietoje bei sutrumpinant bendrą statybos laikotarpį didelės apimties viešųjų pirkimų projektams.

Stabilus mechaninis ir temperatūros prisitaikymas

8 paveikslo šviesolaidinis kabelis pasižymi puikiomis mechaninėmis savybėmis ir dideliu temperatūros tolerancija, prisitaikantis prie sudėtingų lauko klojimo sąlygų, tokių kaip aukšta temperatūra, žema temperatūra ir vėjas. Jis palaiko stabilų perdavimo našumą ilgai veikiant lauke, sumažindamas ryšio linijų gedimų dažnį ir vėlesnes priežiūros išlaidas, o tai labai svarbu ilgalaikiam projekto veikimui.

Aukščiausias atsparumas vandeniui ir drėgmei

8 paveikslo šviesolaidiniam kabeliui taikomos kelios vandeniui atsparios technologijos, užtikrinančios ilgalaikį patikimumą: centrinis tvirtumo elementas yra pagamintas iš plieninės vielos, laisvas vamzdis užpildytas specialiu vandeniui atspariu mišiniu, kabelio šerdis užpildyta 100% ir pridedamas APL drėgmės barjeras. Daugiasluoksnė vandeniui atspari konstrukcija efektyviai blokuoja vandens ir drėgmės įsiskverbimą, apsaugo vidinį optinį skaidulą ir prailgina kabelio tarnavimo laiką.

Didelio stiprumo apsauginės medžiagos

8 paveikslo šviesolaidinio kabelio laisvas vamzdis naudoja hidrolizei atsparias didelio stiprumo medžiagas, kurios gali būti atsparios cheminei korozijai ir fizinei žalai sudėtingoje aplinkoje. Specialus vamzdelio užpildymo mišinys užtikrina tikslinę optinio pluošto apsaugą, išvengiant signalo susilpnėjimo ir žalos, kurią sukelia išorinis išspaudimas ir vibracija, užtikrinant stabilų duomenų perdavimą.

Atitikties standartai

Orientalfiber 8 pav. Šviesolaidinis kabelis (GYTC8A tipas) visiškai atitinka YD/T 1155 ir IEC 60794-1 tarptautinius ir vidaus pramonės standartus. Visiems gaminiams prieš išvežant iš gamyklos atliekama griežta kokybės patikra, atitinkanti standartinius pasaulinių komunikacijos inžinerinių pirkimų reikalavimus bei prisitaikanti prie įvairių šalių ir regionų konkurso ir paraiškų standartų.

Struktūriniai komponentai

Visą „Orientalfiber Figure 8“ šviesolaidinio kabelio struktūrą sudaro 9 pagrindiniai komponentai, kurių kiekvienas turi aiškią funkcinę padėtį, kad būtų užtikrintas bendras gaminio veikimas:

1. Suvyti laidai
2. PE apvalkalas
3. Pluoštas
4. Vamzdžių užpildymo mišinys
5. Laisvas vamzdis
6. Kabelių užpildymo mišinys
7. Centrinis stiprybės narys
8. APL
9. PE apvalkalas

8 paveikslo šviesolaidinio kabelio taikymo scenarijai

Orientalfiber 8 pav. Šviesolaidinis kabelis plačiai naudojamas šalies ir užsienio telekomunikacijų operatoriuose, radijo ir televizijos ryšių bei informacijos perdavimo sistemose. Jis taip pat tinka vietinio tinklo duomenų perdavimui, taip pat pramoninėms priekinėms jungtims elektros energijos, geležinkelių tranzito, greitkelių ir kitose infrastruktūros pramonės srityse. Dėl gaminio savaiminės konstrukcijos jis yra tinkamiausias optinis kabelis, skirtas išoriniam lauko klojimui tolimojo ir kaimo vietovėse.

Techniniai parametrai

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Pastaba:

a. Priesaga Xn reiškia pluošto tipą

b. Pluošto ir vamzdelio spalvų išdėstymas nurodytas spalvų identifikavimo lentelėje

c. Kad kabelio ritė išliktų geros būklės, kabelis neturėtų būti laikomas lauke ilgiau nei 6 mėnesius

Taikymas: save laikanti antena

DUK

1 klausimas: koks yra pagrindinis Orientalfiber 8 pav. šviesolaidinio kabelio privalumas, skirtas dideliems pirkimams? jis turi daugiasluoksnį vandeniui atsparų dizainą, pasižymintį dideliu stabilumu; gaminys atitinka dvejopus standartus, o gamintojas turi pilną gamybos sistemą, užtikrinančią stabilų tiekimą ir pastovią kokybę didelės apimties pirkimams.

2 klausimas: ar 8 paveikslo šviesolaidinis kabelis tinkamas ilgalaikiam naudojimui lauke? A2: Taip. Produktas turi puikų mechaninį ir temperatūros atsparumą, suderintą su vandeniui ir drėgmei atspariu konstrukciniu dizainu ir gali stabiliai veikti ilgalaikėje lauko klojimo aplinkoje.

3 klausimas: ar 8 pav. šviesolaidinis kabelis palaiko individualų pirkimą inžineriniams projektams? A3: Taip. Kaip profesionalus optinių kabelių gamintojas, „Orientalfiber“ gali teikti tikslines 8 paveikslo šviesolaidinio kabelio struktūrinių ir parametrų pritaikymo paslaugas pagal faktinius inžinerinių pirkimų projektų poreikius.
