Visas dielektrinis savilaikis ADSS anteninis šviesolaidinis kabelis

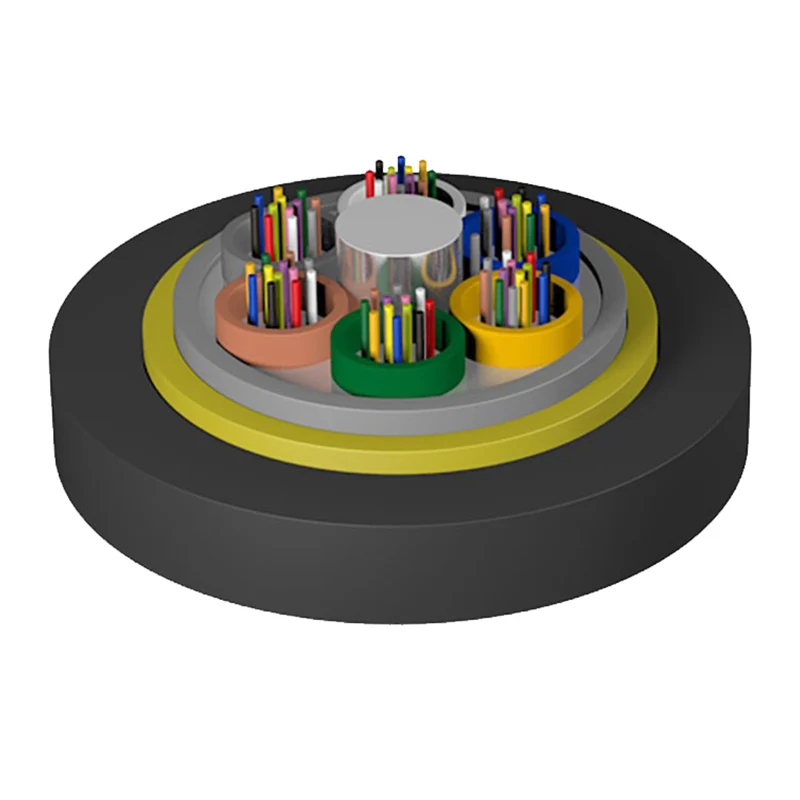

Visi dielektriniai savilaikiai ADSS anteniniai šviesolaidiniai kabeliai turi laisvo vamzdžio sluoksnio sruogų struktūrą, o 250 μm optinis pluoštas yra apgaubtas laisvu vamzdžiu, pagamintu iš didelio modulio medžiagos, o laisvas vamzdis užpildytas vandeniui atspariu junginiu. Laisvas vamzdis (ir užpildymo virvė) yra susuktas aplink nemetalinę centrinę armavimo šerdį (FRP), kad būtų suformuota kompaktiška kabelio šerdis, o kabelio šerdies tarpas užpildomas vandenį blokuojančiu tepalu. Kabelio šerdis išspaudžiama polietileno (PE) vidiniu apvalkalu, tada sutvirtinimui padengiama aramidu ir galiausiai išspaudžiama polietileno (PE) išoriniu apvalkalu arba elektriniu sekimo (AT) išoriniu apvalkalu.

Siųsti užklausą

Prekės aprašymas

Inžinerijos meistriškumo ir gamybos fondas

GamybaVisas dielektrinis savilaikis ADSS anteninis šviesolaidinis kabelisyra orientuota į meistriškumo dvasią. Mūsų grupė valdo keturias specializuotas patalpas, apimančias vidaus / lauko kabelius, ODN komponentus ir tinklo įrangą, užtikrindamos, kad kiekvienas komponentas atitiktų griežtus tarptautinius standartus.

Sertifikuota kokybė: mūsų gamybos procesai iš eilės gavo ISO9001 ir ISO45001 sertifikatus.
Pasaulinis pripažinimas: Orientalfiber gaminius plačiai naudoja telekomunikacijų operatoriai ir radijo/televizijos pramonė visame pasaulyje, įrodydami jų patikimumą didelės apimties inžineriniuose projektuose.

Pagrindinė techninė struktūra

TheVisas dielektrinis savilaikis ADSS anteninis šviesolaidinis kabelisnaudoja sudėtingą laisvo vamzdžio sluoksnio suvyniojimo struktūrą. Ši konstrukcija užtikrina, kad 250 μm optinės skaidulos būtų apsaugotos didelio modulio vamzdeliuose, užpildytuose specializuotu vandeniui atspariu junginiu.

Stiprumo elementas: nemetalinė FRP (pluoštu sustiprinto plastiko) centrinė šerdis apsaugo nuo elektromagnetinės indukcijos.
Vandens blokavimas: kabelio šerdis užpildyta vandenį blokuojančiu tepalu, kad nepatektų drėgmė.
Sustiprinimas: naudojami didelio stiprumo aramidiniai siūlai, kad būtų užtikrintas reikiamas įtempimas ilgo tarpatramio antenų įrengimams.
Išorinė apsauga: Priklausomai nuo elektrinio lauko intensyvumo, gaminame polietileno (PE) arba anti-tracking (AT) išorinį apvalkalą.

Pirkimo perspektyva: sujungimo iššūkių sprendimas

1. „Live-Line“ diegimas ir efektyvumas

Pagrindinis tinklo diegimo skausmo taškas yra elektros energijos tiekimo nutraukimo kaina. TheVisas dielektrinis savilaikis ADSS anteninis šviesolaidinis kabelisišRytietiškas pluoštasgali būti montuojamas neatjungiant elektros energijos tiekimo, ženkliai sumažinant eksploatavimo prastovos ir darbo sąnaudas komunalinių paslaugų teikėjams.

2. Atsparumas aplinkai ir mechaninis stiprumas

Šis kabelis, kurio maksimalus tarpatramis viršija 1000 m, yra sukurtas taip, kad atlaikytų dideles ledo apkrovas ir didelį vėjo greitį. Jo lengva konstrukcija sumažina esamų bokštų ir atramų mechaninę apkrovą, todėl elektros linijos konstrukcinis vientisumas išlieka nepakitęs.

3. Aukštos įtampos suderinamumas ir ilgaamžiškumas

TheVisas dielektrinis savilaikis ADSS anteninis šviesolaidinis kabelisyra specialiai sukurtas aukštos įtampos aplinkai. 110 kV ir 220 kV linijoms mūsų AT (anti-tracking) apvalkalas apsaugo nuo elektros erozijos, todėl projektinė eksploatavimo trukmė yra daugiau nei 30 metų.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Techniniai parametrai

Nuoroda Išorinis skersmuo (mm)	Nuoroda Svoris (kg/km)		Rec. Dienos maks. Darbinė įtampa (kN)	Didžiausia leistina darbinė įtampa (kN)	Sulaužyti jėgą (kN)	Stiprybės narys CSA (mm2)	Elastingumo modulis (kN/mm2)	Šilumos plėtimosi koeficientas ×10-6/K	Tinkamas tarpas (NESC standartas, m)
Nuoroda Išorinis skersmuo (mm)	PE apvalkalas	AT Sheath	Rec. Dienos maks. Darbinė įtampa (kN)	Didžiausia leistina darbinė įtampa (kN)	Sulaužyti jėgą (kN)	Stiprybės narys CSA (mm2)	Elastingumo modulis (kN/mm2)	Šilumos plėtimosi koeficientas ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Laikymo / veikimo temperatūra: -40 ℃ - + 70 ℃

Optinės charakteristikos

Šviesolaidinis tipas	(+20 ℃)				pralaidumo		skaitmeninė diafragma	Nupjaukite optinio kabelio bangos ilgį
Šviesolaidinis tipas	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	skaitmeninė diafragma	Nupjaukite optinio kabelio bangos ilgį
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Pastaba:

a. Lentelėje yra nurodyta tik dalis ADSS kabelių, ADSS kabeliai su kitais tarpais gali būti užklausų pardavėjai.

b. Lentelėje pateiktos specifikacijos gaunamos su sąlyga, kad nėra aukščio skirtumo ir montavimo nuokrypis yra 1%

c. Skaidulų skaičius yra nuo 2 iki 72, pluoštų identifikavimas atitinka nacionalinį standartą

Taikymas: save laikanti antena

Pagrindinės charakteristikos ir našumas

Optimalūs matmenys: mažas kabelio skersmuo sumažina aplinkos veiksnių, tokių kaip vėjas ir ledas, poveikį.

Aukščiausios tempimo savybės: tikslus aramidinių verpalų kiekis apskaičiuojamas kiekvienam projektui, kad atitiktų specifinius tarpatramio reikalavimus.

Atitiktis: mūsų ADSS kabelis visiškai atitinka IEEE 1222 ir IEC 60794-1 standartus.

Šiluminis stabilumas: išlaiko puikų našumą įvairiuose darbo temperatūrų diapazonuose.

Strateginės programos

Visiškai dielektrinis savaime laikantis ADSS anteninis šviesolaidinis kabelis yra tinkamiausias pasirinkimas:

Telekomunikacijos: vežėjo lygio magistralinės linijos ir vietinio tinklo duomenų perdavimas.

Energijos tiekimas: įvairių lygių aukštos įtampos perdavimo linijos (nuo 10kV iki 220kV).

Pramonės infrastruktūra: priekinės elektros energijos, geležinkelio tranzito ir greitkelių jungtys.

Dažnai užduodami klausimai (DUK)

Kl .: Kaip nustatoma išorinio apvalkalo medžiaga esant skirtingiems įtampos lygiams?

A: 10 kV ir 35 kV elektros linijoms paprastai naudojamas polietileno (PE) apvalkalas. 110 kV ir 220 kV linijoms apskaičiuojame elektrinio lauko stiprumą pakabinimo taške ir naudojame AT (anti-tracking) išorinį apvalkalą, kad išvengtume degradacijos.

Kl .: Kokia yra didžiausia Orientalfiber ADSS kabelių atstumo galimybė?

A: Nors tarpatramiai skiriasi priklausomai nuo projekto reikalavimų, visi dielektriniai savilaikiai ADSS oro pluošto optiniai kabeliai gali būti suprojektuoti didesniems nei 1000 m tarpams.

K: Ar šis kabelis gali būti naudojamas esamuose maitinimo bokštuose?

A: Taip. Kadangi jis yra lengvas ir nemetalinis, jis idealiai tinka ryšio galimybėms pridėti prie esamos elektros paskirstymo ir perdavimo infrastruktūros nepridedant didelio svorio.
