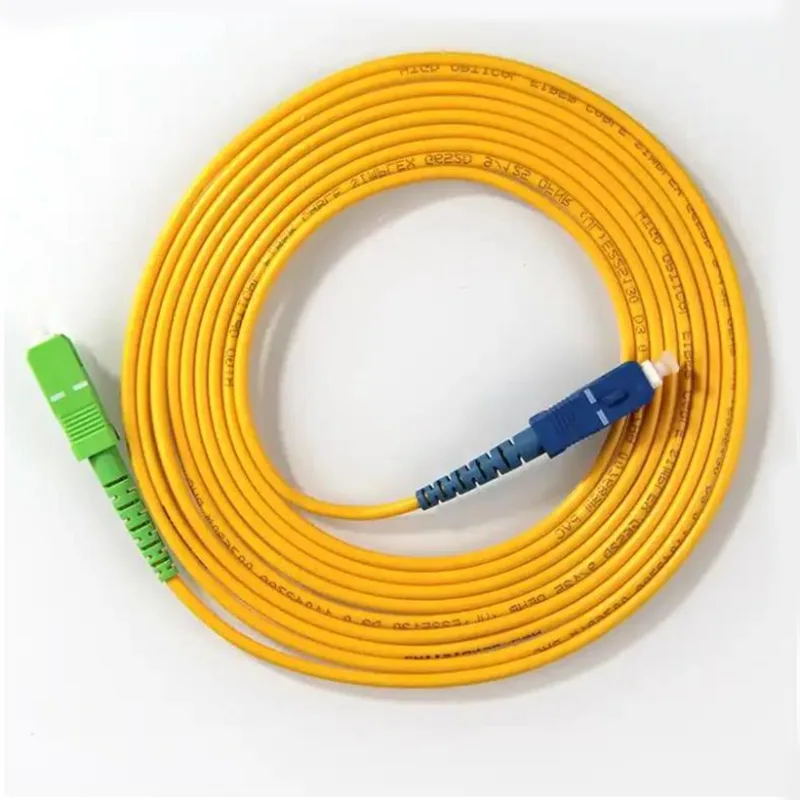

3 mm apvalus kabelis SC/APC-SC/UPC pataisymo laidai

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Siųsti užklausą

Prekės aprašymas

Orientalfiber 3 mm apvalus kabelis SC / APC-SC / UPC patch Cords yra sukurti naudojant G657A1 vienmodė skaidulą, palaiko programas, kurioms reikalingas atsparumas lenkimui ir mažas signalo slopinimas. Su 3,0 mm išoriniu skersmeniu ir LSZH apvalkalu, kabelis tinka patalpų aplinkai, kur svarbu sauga ir kabelių valdymas.

Kaip Kinijos gamintojas ir tiekėjas, „Orientalfiber“ užtikrina, kad kiekvienas pataisos laidas būtų nutrauktas gamykloje ir išbandytas prieš pristatymą. SC/APC ir SC/UPC jungčių derinys leidžia lanksčiai diegti įvairiose tinklo sąsajose, todėl diegiant sumažėja suderinamumo problemų.

Taikymo scenarijai

Duomenų centrų kabelių sistemos ir jungtys tarp stovo
FTTH (Fiber to the Home) įrenginiai
Ethernet ir plačiajuosčio tinklo perdavimas
Stuburo, horizontalaus ir stovo kabeliai
Vaizdo, duomenų ir balso signalų perdavimo sistemos
Optinių bandymų ir matavimo įrangos jungtys

Pagrindinės savybės

Stabilus jungties veikimas

SC/APC ir SC/UPC jungtys užtikrina žemą atspindį ir stabilų signalo perdavimą
Keraminiai antgaliai užtikrina tikslų pluošto išlygiavimą
Palaiko pasikartojančius ryšius su nuosekliu veikimu

Kontroliuojamas optinis našumas

Įterpimo nuostoliai valdomi esant ≤0,30 dB
Grąžinimo nuostoliai ≥55 dB (APC) ir ≥50 dB (UPC)
Optimizuotas 1310nm ir 1550nm perdavimo langams

Lankstus ir patvarus kabelio dizainas

3 mm apvali kabelio konstrukcija, kad būtų lengviau nukreipti ir valdyti
G657A1 pluoštas palaiko griežtesnes lenkimo sąlygas
Minimalus lenkimo spindulys ≥20 mm praktiniam montavimo scenarijui

Sauga ir atitiktis

LSZH (Low Smoke Zero Halogen) striukė, atitinkanti patalpų saugumo reikalavimus
ROHS atitinkančios medžiagos
Darbinės temperatūros diapazonas nuo -25 ℃ iki +65 ℃

Techninė specifikacija:

Konstrukcijos	Vienetas	Aprašymai
Pluošto režimas		Vieno režimo: ITU-T G657A1
Pluošto skaičius		Paprastas
Bangos ilgis	nm	1310/1550
Įdėjimo praradimas	dB	≤0,30
Grąžinimo praradimas	dB	≥55 (APC) ≥50 (UPC)
Storo buferinio pluošto skersmuo	hm	900
Storos buferinės skaidulos spalva		Baltas
Kabelio apvalkalo spalva		Geltona
Kabelio apvalkalo medžiaga		LSZH
Kabelio skersmuo	mm	Φ3,0 ±0,20
Ilgis	m	3,0 +0,1/-0
Jungties tipas		SC / APC (žalia) SC / UPC (mėlyna)
Galinio paviršiaus poliravimas		APC ir UPC
Kotelio medžiaga		Keramika
Ryšio pakartojamumas		> 800 kartų
Minimalus lenkimo spindulys	mm	≥20
Šviesolaidžio / kabelio sulaikymas atitinka	N	50N±2N esant 5N/s 120s trukmei
Darbinė temperatūra	℃	-25 ℃ ~ +65 ℃
Laikymo temperatūra	℃	-25 ℃ ~ +65 ℃

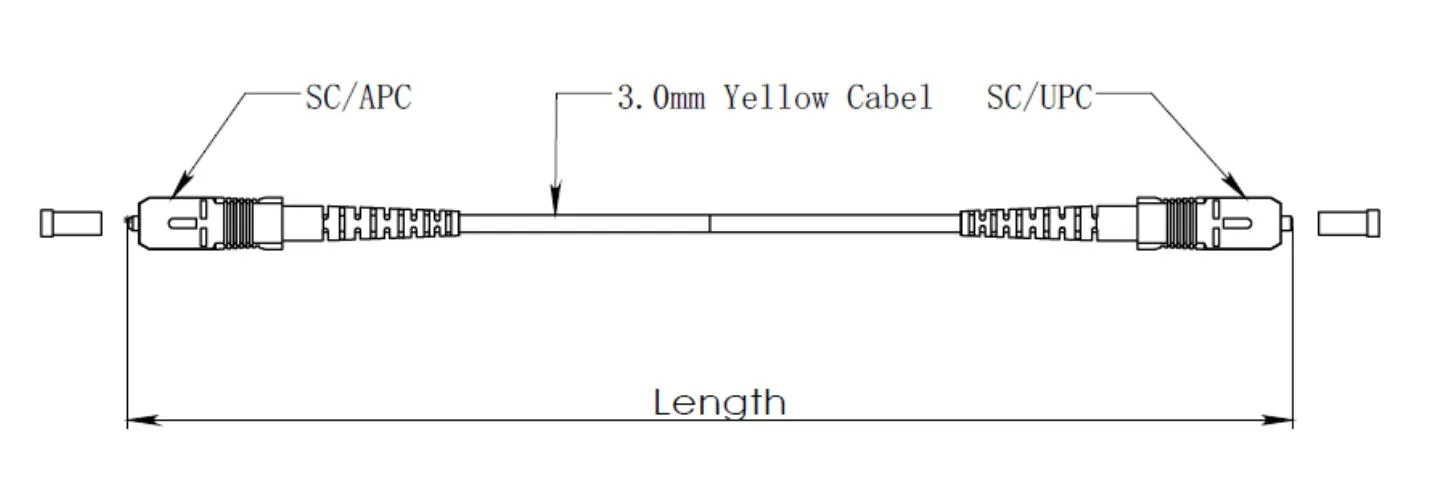

Matmenų brėžinys:

3mm Round Cable SC/APC- SC/UPC Patch Cords

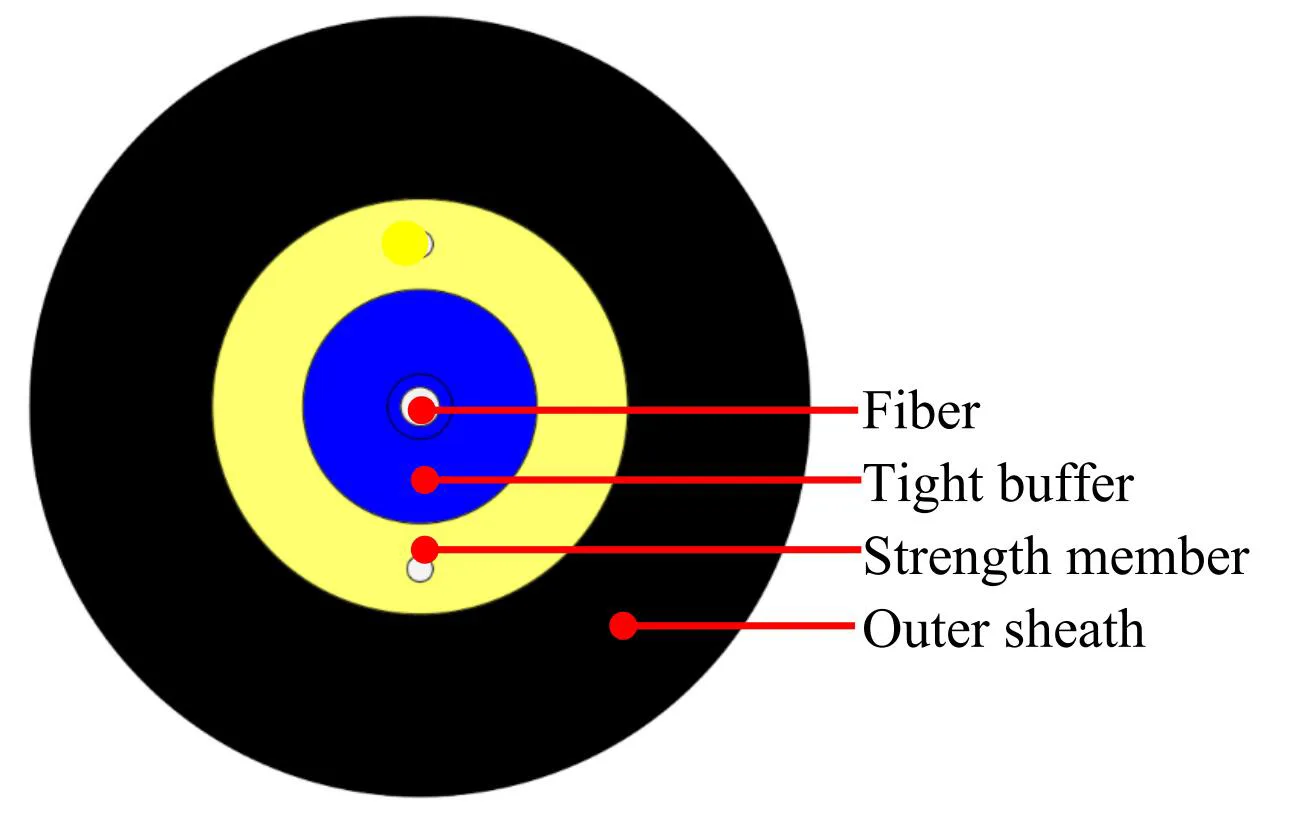

Kabelio konstrukcija:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Daiktai		Specifikacijos
Tvirtas buferinis pluoštas	Skaidulų skaičius	1
	Pluošto tipas	G.657A1
	Pluošto spalva	Mėlyna
	Medžiaga	LSZH
	Skersmuo	Φ0,9 ± 0,05 mm
	Tvirta buferio spalva	Baltas
Stiprybės narys	Medžiaga	Poliesterio verpalai
Išorinis apvalkalas	Medžiaga	LSZH
	Skersmuo	Φ3,0 ± 0,2 mm
	Išorinis apvalkalas Spalva	Geltona
Rašalo žymė	Spalva	Juoda

Pluošto charakteristika:

Visos kabelio pluošto (pabaigto kabelio pluošto) charakteristikos turi atitikti bent ITU-T rekomendaciją G.657A1 ir turi būti tokios.

Prekė	Specifikacija
Pluošto tipas	Vieno režimo
Pluoštinė medžiaga	Legiruotas silicio dioksidas
Silpninimo koeficientas @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelio atjungimo bangos ilgis	≤ 1260 nm
Nulinės dispersijos bangos ilgis	1300 ~ 1324 nm
Nulinės dispersijos nuolydis	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatinė dispersija @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Režimo lauko skersmuo @ 1310 nm	8,8±0,4 um
Šerdies / apvalkalo koncentriškumo klaida	≤ 0,5 um
Apvalkalo skersmuo	125,0 ± 0,7 um
Apvalkalo neapvalumas	≤5 %
Pirminės dangos skersmuo	242 ± 7 um
Koncentriškumas Pirminė danga / Danga	≤10 µm
Dangos neapvalumas	≤0,7 %
Slopinimas su kabelio lenkimo praradimu 1 posūkis 1 spindulys 10 mm 10 apsisukimų 1 spindulys 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Gamyba ir kokybės kontrolė

Kiekvienas Orientalfiber 3mm apvalus kabelis SC/APC-SC/UPC Patch Cords yra 100% patikrintas gamykloje, įskaitant įterpimo praradimo ir grąžinimo praradimo patikrinimą. Kaip Kinijos gamykla, turinti struktūrinius gamybos procesus, „Orientalfiber“ daugiausia dėmesio skiria nuoseklios kokybės palaikymui visose partijose, o tai svarbu atliekant didelio masto pirkimus ir inžinerinius projektus.

Apie „Oriental Fiber“ gamybos stiprumą

Jiangsu Xuben Photoelectric Technology Co., Ltd yra grupės įmonė, turinti keturias gamyklas, apimančias patalpų optinio pluošto kabelius, lauko kabelius, ODN optinius komponentus ir optinio tinklo įrangą. Bendras gamybos plotas siekia 15 000 kvadratinių metrų, o metinė produkcijos vertė yra 20 milijonų JAV dolerių.

Įmonė teikia pilnus šviesolaidinio tinklo sprendimus telekomunikacijų operatoriams, transliavimo sistemoms ir pramoninių ryšių projektams. Produktai plačiai naudojami elektros energijos sistemose, geležinkelių tranzitu, greitkeliuose ir didelio masto infrastruktūros tinkluose.

Turėdama ISO9001 kokybės vadybos sistemą ir ISO45001 profesinės sveikatos ir saugos sertifikatą, įmonė palaiko standartizuotus gamybos ir kokybės kontrolės procesus. Orientalfiber 3mm apvalus kabelis SC/APC-SC/UPC Patch Cords tiekiamas tiek vidaus, tiek tarptautinėms rinkoms, palaikantiems įvairius vidutinius ir didelius inžinerinius projektus.

DUK

Kuo skiriasi SC/APC ir SC/UPC jungtys?

SC/APC jungtys turi kampinį galinį paviršių (paprastai 8 laipsnių), kuris sumažina atspindį atgal, todėl tinka didelio tikslumo optinėms sistemoms. SC/UPC jungtys turi plokščią poliruotą paviršių ir dažniausiai naudojamos bendroms tinklo jungtims.

Ar kabelio ilgį galima pritaikyti?

Taip, Orientalfiber 3mm apvalus kabelis SC/APC-SC/UPC Patch Cords palaiko pritaikytus ilgius, kad atitiktų skirtingus montavimo reikalavimus.

Ar šis pataisymo laidas tinka patalpų aplinkai?

Taip, dėl LSZH striukės medžiagos ji tinkama naudoti patalpose, ypač ten, kur reikalaujama priešgaisrinės saugos ir mažo dūmų išmetimo.

Kiek kartų jungtį galima naudoti pakartotinai?

Jungtis palaiko daugiau nei 800 sujungimo ciklų įprastomis naudojimo sąlygomis, išlaikant stabilų optinį veikimą.
