112 124 PLC skirstytuvas

1x12/1 × 24 PLC skirstytuvo plieno vamzdžių pakuotė 60x12x4 ir 80x20x4mm, su 900 μm laisvu vamzdeliu 1,0+0,1/-0m, SC/APC jungtis.Našumo specifikacijos:ParametraiSimbolisSpecifikacijosVienetasKanalo numerisCh1 × 121 × 24Operacijos bangos ilgis1260 ~ 1650nmBandymo bangos ilgis1310/1550n......

Siųsti užklausą

Prekės aprašymas

1x12/1 × 24 PLC skirstytuvo plieno vamzdžių pakuotė 60x12x4 ir 80x20x4mm, su 900 μm laisvu vamzdeliu 1,0+0,1/-0m, SC/APC jungtis.

Našumo specifikacijos:

Parametrai	Simbolis	Specifikacijos		Vienetas
Kanalo numeris	Ch	1 × 12	1 × 24
Operacijos bangos ilgis		1260 ~ 1650		nm
Bandymo bangos ilgis		1310/1550		nm
Spektrinis santykis		8,333%	4,166%	%
Įterpimo praradimas1	Il	≤12,5	≤16,0	db
Vienodumas	Uni	≤1,2	≤1,6	db
Nuo poliarizacijos priklausomas nuostolis	PDL	≤0,35	≤0,40	db
Grąžinimo praradimas	Rl	≥55		db
Direktyvumas2	Rež	≥55		db
Įvesties optinė galia	P	100		MW
Pluošto tipas		ITU-T G657 A1 pluoštas
Pigtail tipas		Visas prievadas ： Baltas 900 μm laisvas vamzdis
Įvesties ilgis		1,0 +0,1/-0		m
Išvesties ilgis		1,0 +0,1/-0		m
Jungtis		Visas prievadas ： SC/APC
Kabelio ženklas		1x12 plc ：、 1、2…… 11 、 12 1x24 PLC ：、 1、2…… 23 、 24
Pakuotės matmenys (L) × (W) × (H)	Pkg	1x12 plc ： 60x12x4 1x24 PLC ： 80x20x6		mm
Operacijos temperatūra	Viršus	-40 ~ +85		℃
Sandėliavimo temperatūra	TST	-40 ~ +85		℃

*Pastabos: 1. Visos įterpimo nuostolių vertės apima jungties praradimą.

Eskizo žemėlapis:

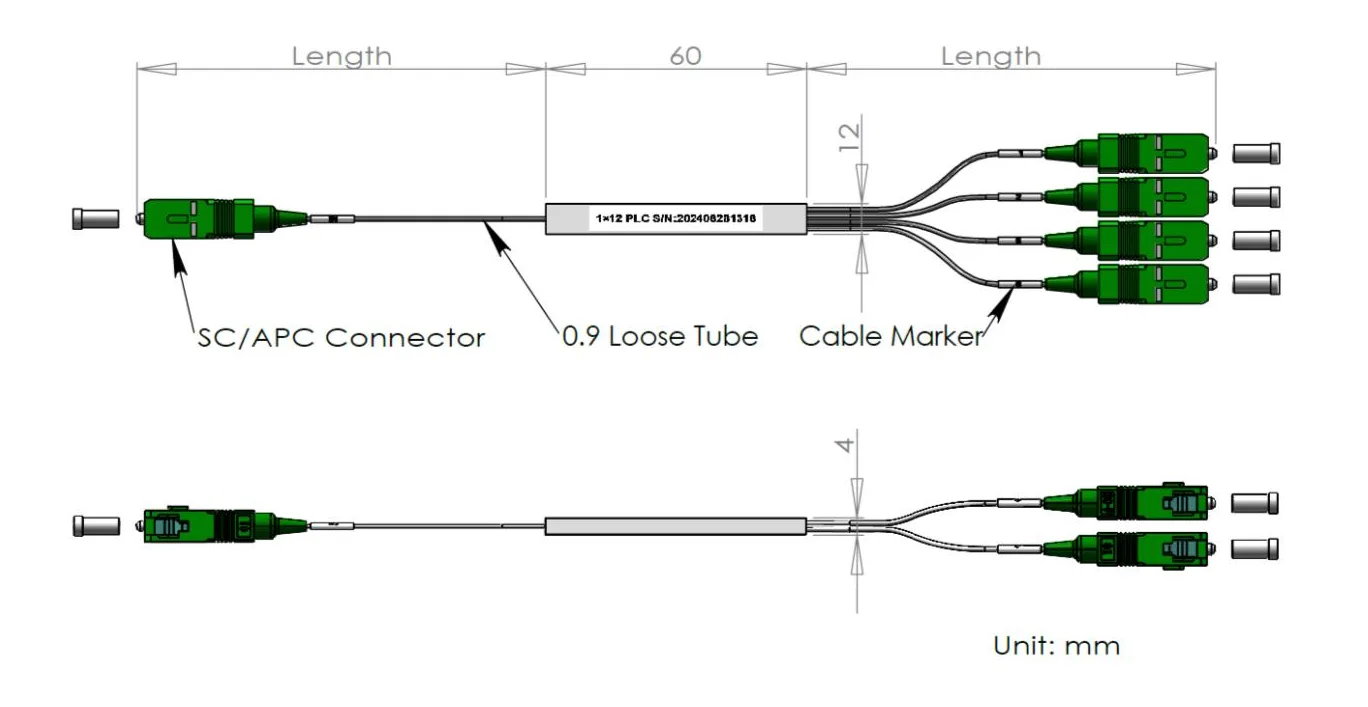

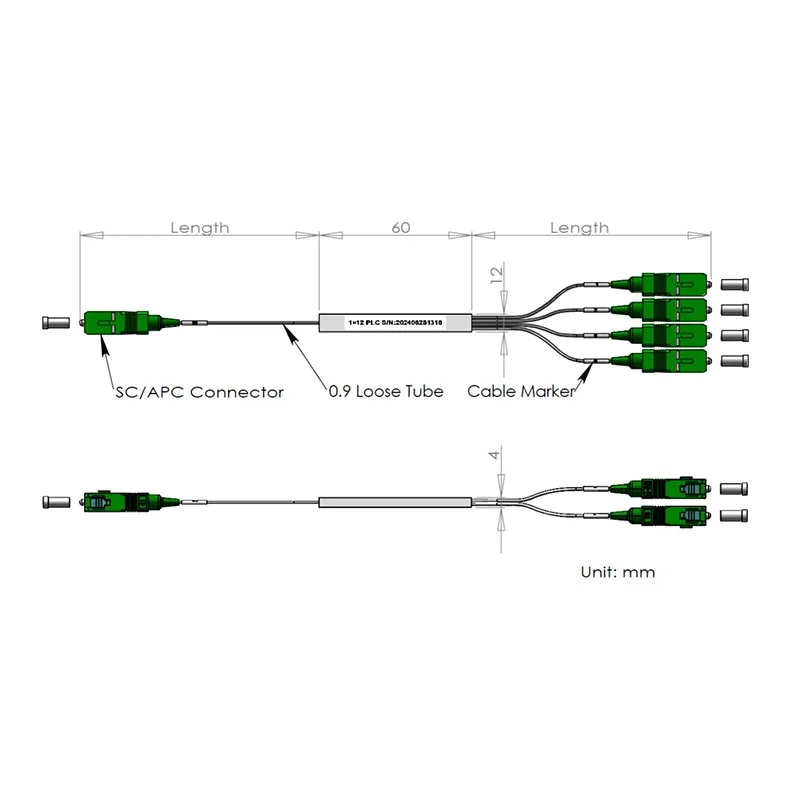

1x12 PLC skirstytuvas

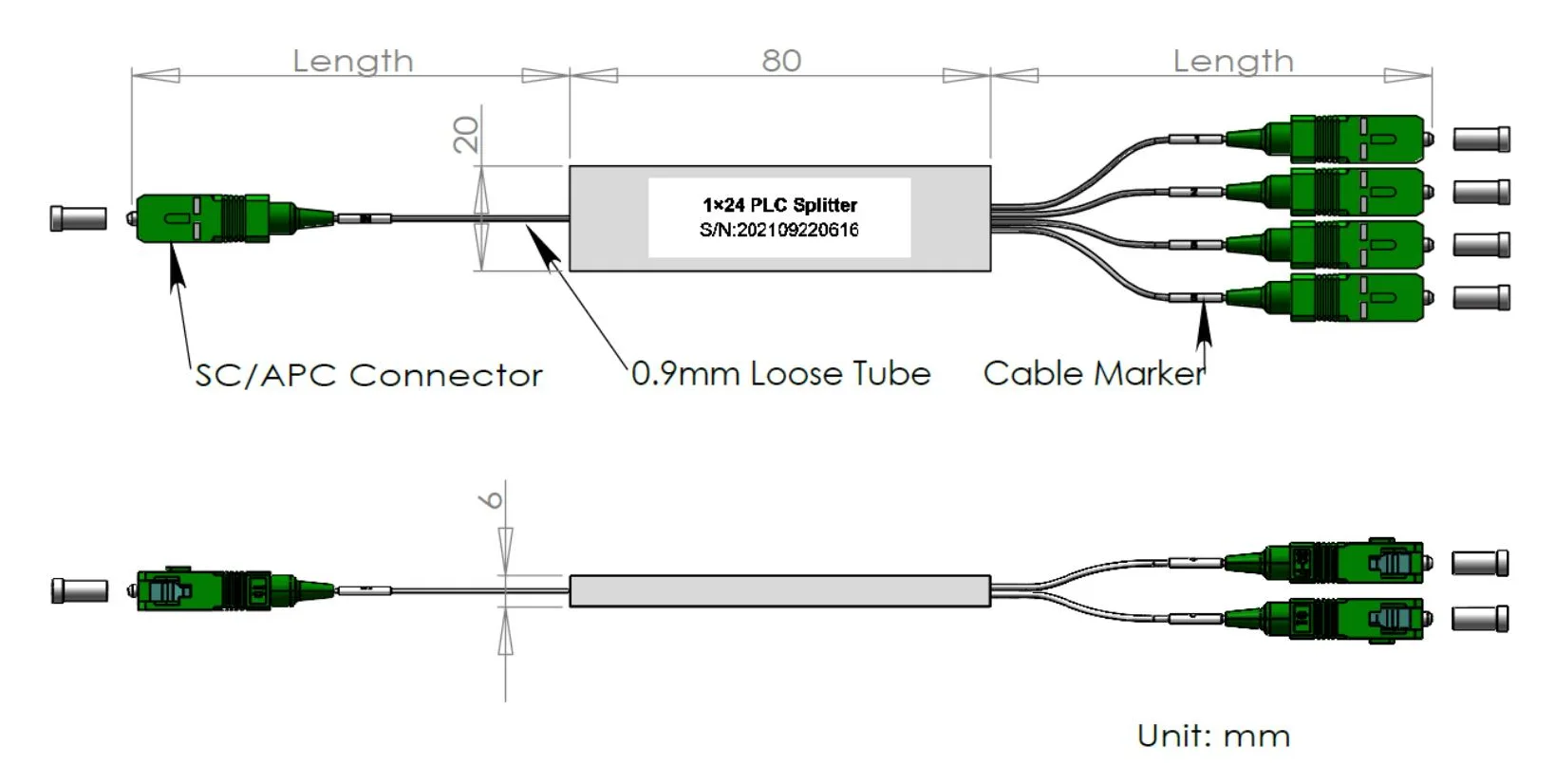

1x24 PLC skirstytuvas

Testo ataskaita:

1. Bandymo ataskaita su tiksliomis vertėmis, kurios bus įtrauktos į pakuotę.

Ataskaitos pavyzdys: 1x12 Mini 0,9 mm PLC skirstytuvo duomenų lapas

Veikimo bangos ilgis (NM)	1260-1650	Patikrinta data	2024/11/30
P/N:	1x12-0,9-in 1,0m-Out 1,0M-SCAPC	Nuodėmė:	21113000001
Pluošto tipas	G657A2	Pluošto ilgis (M)	IN ≥1,0m/OUT> 1,0M
Jungties tipas	SCIAPC	Pakuotės matmenys (mm)	60x12x4
Sandėliavimo temperatūra	-40 ~+85 ℃	Darbinė temperatūra	-40 ~+85 ℃

LTEM	(Db)		PDL (DB)		Rl (db)
Bangos ilgis (NM)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
1 prievadas	12.43	12.38	0.14	0.07	Praeiti	Praeiti
2 prievadas	12.24	12.35	0.16	0.06	Praeiti	Praeiti
3 prievadas	12.22	12.20	0.12	0.07	Praeiti	Praeiti
4 prievadas	12.30	12.24	0.04	0.04	Praeiti	Praeiti
5 prievadas	12.24	12.25	0.11	0.05	Praeiti	Praeiti
6 prievadas	12.35	12.29	0.11	0.01	Praeiti	Praeiti
7 prievadas	12.42	12.44	0.21	0.11	Praeiti	Praeiti
8 prievadas	12.23	12.18	0.11	0.01	Praeiti	Praeiti
9 prievadas	12.27	12.19	0.21	0.10	Praeiti	Praeiti
10 prievadas	12.38	12.17	0.02	0.04	Praeiti	Praeiti
11 prievadas	12.29	12.21	0.11	0.06	Praeiti	Praeiti
12 uostas	12.42	12.27	0.08	0.07	Praeiti	Praeiti
Įvestis	Na				Na
Maks	12.43	12.44	0.21	0.11	N/A.
Min.	12.22	12.18	0.04	0.01	N/A.
Vidurkis	12.30	12.29	0.13	0.05	Na
Vienodumas (≤0,8db)	0.21	0.27	Direktyvumas (DB)		> 55
